部品番号	部品名称	個数	材質	部品番号	部品名称	個数	材質
1	弁箱	1	弁箱/弁体・PVC/PP ・PP/PP ・PVDF/PVDF	12	ハンドル	1	ABS
1	弁箱	1		13	ハンドルインサート	1	SUS304
2	弁体	1		14	インジケータープレート	1	PVC
2	弁体	1		15	スラストリング	1	SUS304
3	弁棒	1	・SUS420J2 ・SUS316	16	平座金	1	SUS304
3	弁棒	1	・SUS420J2 ・SUS316	17	バネ座金	1	SUS304
4	シートリング	1	・EPDM ・FKM	18	キャツプ	1	PP
5	Oリング	2		19	十字穴付小ねじ	1	SUS304
6	Oリング	1		20	板バネ	1	SUS304-CSP
7	十字穴付タッピングねじ	3	SUS304	21	ハンドルレバー	1	SUS304
8	ロックプレート	1	SUS304	22	ピンカバー	1	PP
9	六角ボルト	2	SUS304	23	スプリングピン	1	SUS304
10	平座金	4	SUS304	24	ハンドルワッシャー	1	PP
11	六角ナット	1	SUS304	25	補強リング ※	2	S45C+塗装

※弁箱材質PP200Aのみ適用されます。

規格表

技術情報・設計アイデア

バタフライバルブの使用圧力と温度の関係

型番リスト

表示件数

型番

供給側管フランジの呼び

制御側管フランジの呼び

長さ L

(mm)

高さ H

(mm)

ハンドル径 D

(φ)

最小発注数量

1 1/2B(40A)	1 1/2B(40A)	33	148	202	1個
2B(50A)	2B(50A)	43	156	202	1個
2 1/2B(65A)	2 1/2B(65A)	46	166	202	1個
3B(80A)	3B(80A)	46	173	202	1個
4B(100A)	4B(100A)	52	192	245	1個
5B(125A)	5B(125A)	56	220	310	1個
6B(150A)	6B(150A)	60	229	310	1個
8B(200A)	8B(200A)	71	297	400	1個

通常単価(税別) (税込単価)	通常出荷日

36,314円 ( 39,945円 )	7日目
37,053円 ( 40,758円 )	7日目
37,806円 ( 41,587円 )	7日目
42,242円 ( 46,466円 )	7日目
45,947円 ( 50,542円 )	7日目
65,218円 ( 71,740円 )	7日目
73,369円 ( 80,706円 )	7日目
105,231円 ( 115,754円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・球面弁体とフランジの過締め防止構造により、安定した止水性能を発揮します
・バルブを配管後、取り付けた状態でハンドルの向きを左右逆転できます
・ハンドルとインジケータプレートを取り外せば、現場でギヤー式／レバー式や自動弁に変更することができます
・JIS10Kフランジ接続には、位置決めピンがあり配管が容易です
・12段階の開度調整が可能です

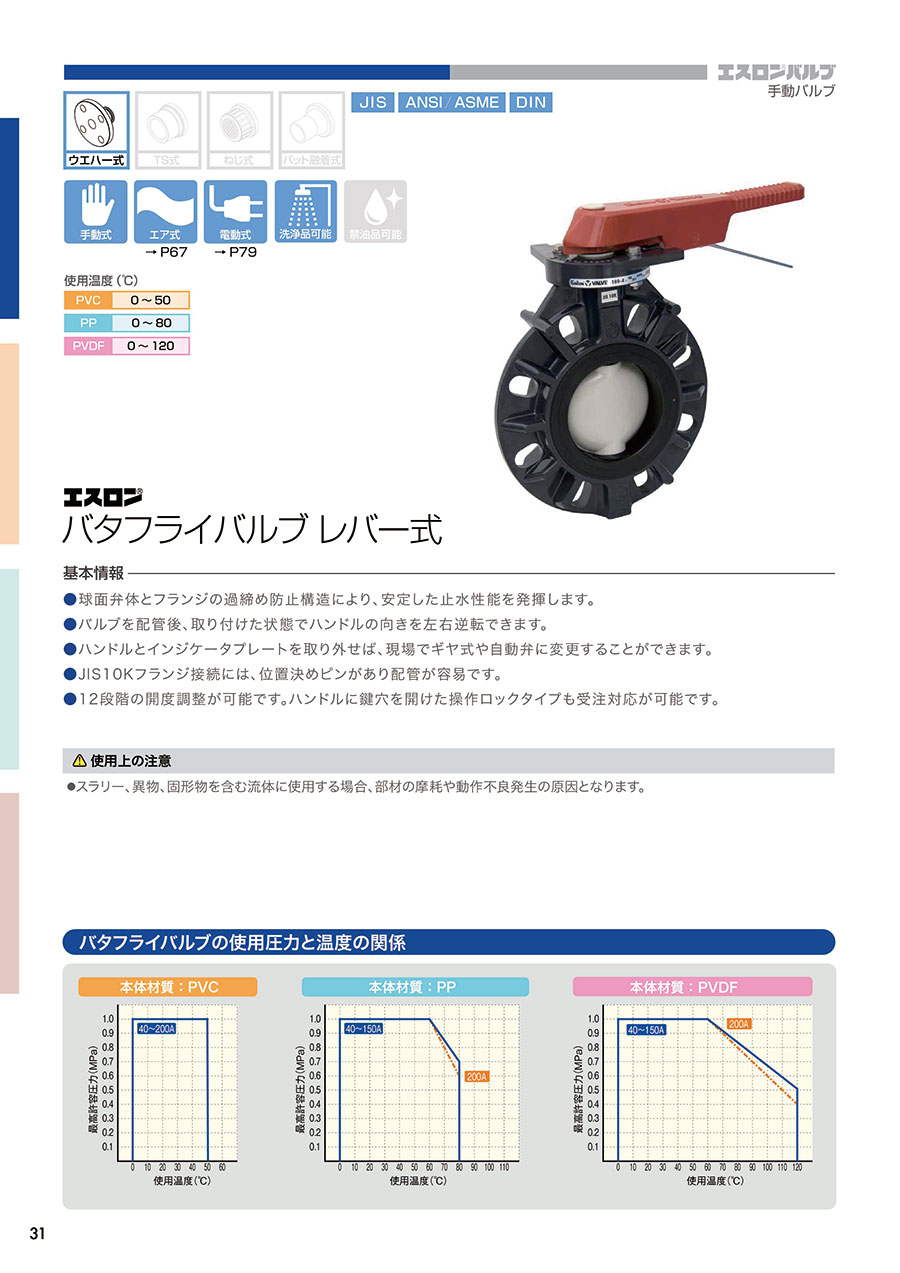

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
