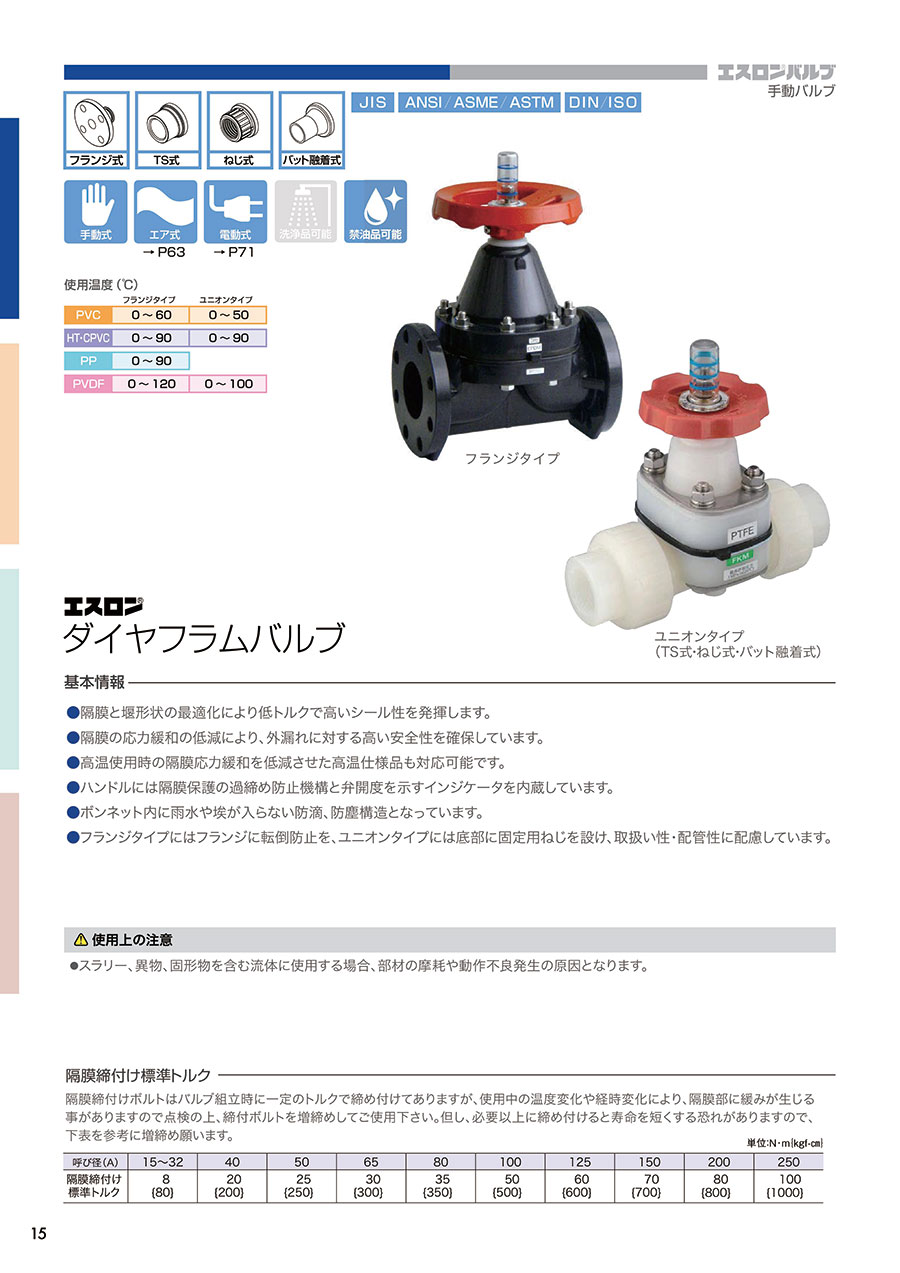

エスロンバルブ ダイヤフラムバルブ

外形図

フランジ式

製品仕様

• 使用温度（℃）：PVC 0～60、HT・CPVC 0～90、PP 0～90、PVDF 0～120

隔膜締付け標準トルク

横隔締付けボルトはバルブ組立時に一定のトルクで締め付けてありますが、使用中の温度変化や経時変化により、隔膜部に緩みが生じる事ががありますので点検の上、締付ボルトを増締めしてご使用下さい。但し、必要以上に締め付けると寿命を短くする恐れがありますので、下表を参考に増締め願います。

単位:N・m（kgf-cm）

部品表

• 部品番号 20～22の隔膜締付けボルト、ナット類の数量はサイズにより異なります。
• 部品番号 15のハンドル止めビスは25A以下には適用されません。
• 部品番号 23の補強板は、HT、CPVC、PP、PVDFに適用します。
• ※はチタンバラジウムも製作可能です。
• ★は200～250Aには適用されません。
• ☆は200、250Aは製作不可です。

規格表

注意・禁止事項

• スラリー、異物、固形物を含む流体に使用する場合、部材の摩擦や動作不良発生の原因となります。
