ニチアス

ジョイントシートクリンシルブラウン TOMBO No.1995 全面形ガスケット

Name: ジョイントシート クリンシル ブラウン TOMBO No.1995 全面形ガスケット
Brand: ニチアス
SKU: 221004992638
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 135円～3,184円

税込単価: 149円～3,502円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチアス

ジョイントシートクリンシルブラウン TOMBO No.1995 ユニオンガスケット

4.7

通常価格(税別)： 45円 (税込価格：50円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニチアス

ジョイントシートクリンシルブラウン TOMBO No.1995 リングガスケット

通常価格(税別)： 62円 (税込価格：68円)

通常出荷日：在庫品1日目

【特長】・標準グレードのジョイント・大口径のガスケット・低温のフランジ、バルブ...

詳細情報を確認する

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が54型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造

主成分：NBR、アラミド繊維、無機充填材

設計基準

	ペーストあり	3.0t	68.6注2
ガスケット係数 m［-］		1.5t	2.75
ガスケット係数 m［-］		3.0t	2.00
最小設計締付圧力 y［N/mm2］		1.5t	25.5
最小設計締付圧力 y［N/mm2］		3.0t	11.0
最小締付面圧 σ₃ ［N/mm2］		水・油系流体	14.7
最小締付面圧 σ₃ ［N/mm2］		ガス系流体	34.3注1
許容締付面圧［N/mm2］	ペーストなし	1.5t	196.1
	ペーストなし	3.0t	147.1
	ペーストあり	1.5t	68.6注2

注1：ガス系流体に厚さ3.0tはお勧めしません。
注2：防食ペースト併用時は58.8N/mm2。

基本物性

試料厚さ［mm］			1.5
引張強さ［N/mm2］			24.1
圧縮率［％］		34.3N/mm2	7
復元率［％］		34.3N/mm2	65
耐油性	IRM903油 150℃×5h	厚さ増加率［％］	3
	IRM903油 150℃×5h	引張強さ減少率［％］	23
	IRM903油 40℃×48h	厚さ増加率［％］	4
		引張強さ減少率［％］	4
		圧縮率［％］	6
		復元率［％］	64
耐燃料油性	ASTM Fuel B （JIS燃料油B） R.T.×5h	厚さ増加率［％］	4
耐燃料油性	ASTM Fuel B （JIS燃料油B） R.T.×5h	質量増加率［％］	6
応力緩和率［％］		100℃×22h	28
密度［g/cm3］			1.84

※上記の値は実測値であり、規格値ではありません。
測定機関：ニチアス

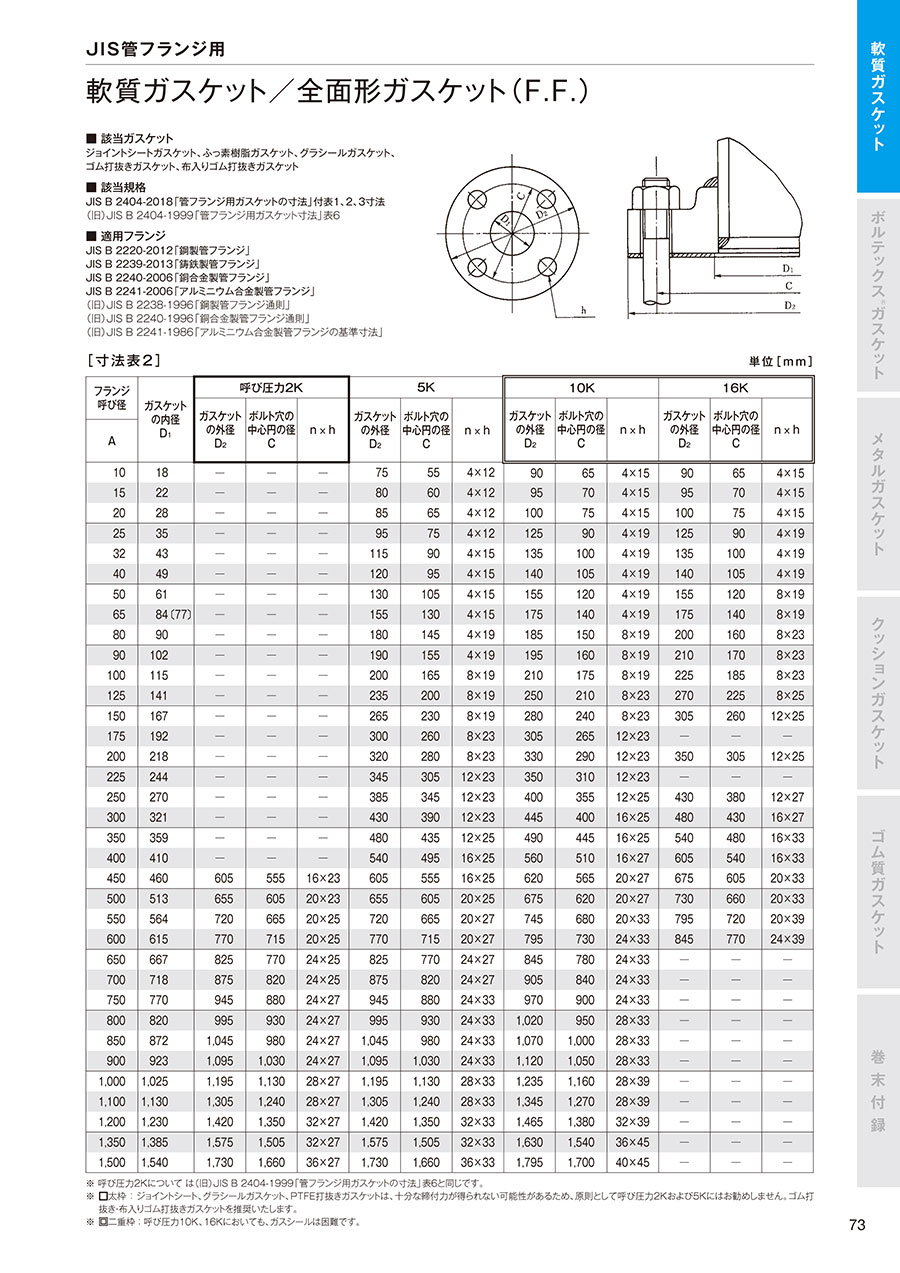

規格表

単位：mm

フランジ呼び径	ガスケットの内径 D₁	呼び圧力5K			呼び圧力10K
A	ガスケットの内径 D₁	ガスケットの外径 D₂	ボルト穴の中心円の径 C	n×h	ガスケットの外径 D₂	ボルト穴の中心円の径 C	n×h
10	18	75	55	4×12	90	65	4×15
15	22	80	60	4×12	95	70	4×15
20	28	85	65	4×12	100	75	4×15
25	35	95	75	4×12	125	90	4×19
32	43	115	90	4×15	135	100	4×19
40	49	120	95	4×15	140	105	4×19
50	61	130	105	4×15	155	120	4×19
65	84	155	130	4×15	175	140	4×19
80	90	180	145	4×19	185	150	8×19
90	102	190	155	4×19	195	160	8×19
100	115	200	165	8×19	210	175	8×19
125	141	235	200	8×19	250	210	8×23
150	167	265	230	8×19	280	240	8×23
175	192	300	260	8×23	305	265	12×23
200	218	320	280	8×23	330	290	12×23
250	270	-	-	-	400	355	12×25

※呼び圧力10Kにおいては、ガスシールは困難です。

型番リスト

表示件数

型番

呼び圧力

厚さ

(mm)

呼び径

内径

(mm)

外径

(mm)

最小発注数量

5K	1.5	10	18	75	1個
5K	1.5	15	22	80	1個
5K	1.5	20	28	85	1個
5K	1.5	25	35	95	1個
5K	1.5	40	49	120	1個
5K	1.5	50	61	130	1個
5K	1.5	65	84	155	1個
5K	1.5	80	90	180	1個
5K	1.5	90	102	190	1個
5K	1.5	100	115	200	1個
5K	1.5	150	167	265	1個
5K	1.5	175	192	300	1個
5K	1.5	200	218	320	1個
5K	3	10	18	75	1個
5K	3	15	22	80	1個
5K	3	20	28	85	1個
5K	3	25	35	95	1個
5K	3	32	43	115	1個
5K	3	40	49	120	1個
5K	3	50	61	130	1個
5K	3	65	84	155	1個
5K	3	80	90	180	1個
5K	3	90	102	190	1個
5K	3	100	115	200	1個
5K	3	125	141	235	1個
5K	3	150	167	265	1個
5K	3	200	218	320	1個
10K	1.5	10	18	90	1個
10K	1.5	15	22	95	1個
10K	1.5	20	28	100	1個
10K	1.5	25	35	125	1個
10K	1.5	32	43	135	1個
10K	1.5	40	49	140	1個
10K	1.5	50	61	155	1個
10K	1.5	65	84	175	1個
10K	1.5	80	90	185	1個
10K	1.5	90	102	195	1個
10K	1.5	125	141	250	1個
10K	1.5	150	167	280	1個
10K	1.5	175	192	305	1個
10K	1.5	200	218	330	1個
10K	3	10	18	90	1個
10K	3	20	28	100	1個
10K	3	25	35	125	1個
10K	3	32	43	135	1個
10K	3	40	49	140	1個
10K	3	50	61	155	1個
10K	3	65	84	175	1個
10K	3	80	90	185	1個
10K	3	90	102	195	1個
10K	3	125	141	250	1個
10K	3	150	167	280	1個
10K	3	200	218	330	1個
10K	3	250	270	400	1個

通常単価(税別) (税込単価)	通常出荷日

139円 ( 153円 )	5日目
188円 ( 207円 )	3日目
218円 ( 240円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	在庫品1日目当日出荷可能
381円 ( 419円 )	3日目
477円 ( 525円 )	在庫品1日目当日出荷可能
644円 ( 708円 )	3日目
766円 ( 843円 )	7日目
1,246円 ( 1,371円 )	5日目
842円 ( 926円 )	3日目
1,087円 ( 1,196円 )	3日目
1,950円 ( 2,145円 )	5日目
1,563円 ( 1,719円 )	3日目
213円 ( 234円 )	5日目
282円 ( 310円 )	5日目
298円 ( 328円 )	7日目
507円 ( 558円 )	2日目
486円 ( 535円 )	5日目
709円 ( 780円 )	11日目
669円 ( 736円 )	在庫品1日目当日出荷可能
847円 ( 932円 )	7日目
1,202円 ( 1,322円 )	7日目
1,680円 ( 1,848円 )	5日目
1,448円 ( 1,593円 )	5日目
1,974円 ( 2,171円 )	7日目
2,185円 ( 2,404円 )	3日目
2,679円 ( 2,947円 )	3日目
135円 ( 149円 )	2日目
204円 ( 224円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
327円 ( 360円 )	在庫品1日目当日出荷可能
412円 ( 453円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
625円 ( 688円 )	在庫品1日目当日出荷可能
702円 ( 772円 )	在庫品1日目当日出荷可能
795円 ( 875円 )	在庫品1日目当日出荷可能
1,413円 ( 1,554円 )	5日目
1,075円 ( 1,183円 )	3日目
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
2,064円 ( 2,270円 )	5日目
1,605円 ( 1,766円 )	3日目
211円 ( 232円 )	5日目
378円 ( 416円 )	在庫品1日目当日出荷可能
663円 ( 729円 )	在庫品1日目当日出荷可能
741円 ( 815円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
919円 ( 1,011円 )	在庫品1日目当日出荷可能
1,011円 ( 1,112円 )	3日目
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,728円 ( 1,901円 )	5日目
1,963円 ( 2,159円 )	3日目
2,252円 ( 2,477円 )	3日目
3,184円 ( 3,502円 )	3日目
2,529円 ( 2,782円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・標準グレードのジョイント
・大口径のガスケット
・低温のフランジ、バルブ、機器に使用できます

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
