リニアフィーダ LFBシリーズ（板ばね防振タイプ）
- 通常単価(税別)
- 63,696円～88,976円
- 税込単価
- 70,066円～97,874円
【特長】・一切の調整なしで、均一な振動を実現。・周波数可変コントローラを使用す...
詳細情報を確認する- 方式
- 板ばね防振タイプ
- 適用コントローラ
- C10-1VFEF
- 定格電圧 (V)
- 200
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 形式 | LFB-300 | LFB-400 | |
|---|---|---|---|
| 定格電圧（V） | 200 | ||
| 定格電流（A） | 0.04 | 0.08 | |
| 振動数（Hz） | 90～120 | 80～110 | |
| 駆動部質量（kg） | 3.0 | 5.0 | |
| 板ばね角度（度） | 15 | ||
| 最大振幅（mm） | 0.6 | 0.65 | |
| 電源ケーブル断面積（mm2） | 0.75×3芯 | - | |
| 適用コントローラ | AC200V用 | C10-1VF/C10-1VFEF | |
| AC100V用 | C10-1VF+C10-TR/C10-1VFEF+C10-TR | ||
シュート仕様および基準位置
| 形式 | 最大長 | 最大幅 | 最小厚 | 質量範囲（kg） |
|---|---|---|---|---|
| LFB-300 | 300 | 50 | 6 | 0.4～1.0 |
| LFB-400 | 400 | 50 | 10 | 0.8～2.0 |
| 形式 | 基準位置（シュート全長最大時） | ||||
|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | L5 | |
| LFB-300 | 66 | 110 | 40 | 124 | 3 |
| LFB-400 | 105 | 150 | 70 | 145 | 5 |
詳細情報
基本情報
【特長】
・一切の調整なしで、均一な振動を実現。
・周波数可変コントローラを使用することにより、ボリューム調整による板ばね調整、コアギャップ調整が不要に。
・一切の調整無しで均一な振動が得られ、据付けや位置あわせも簡単になり、飛躍的に使いやすくなりました。また、最大シュート重量と最大オーバーハング長が大きいため適用範囲がぐんと拡大。
・駆動部幅が小さく、パーツフィーダとの振動干渉がほとんど無いため、パーツフィーダとの組合わせが容易。さまざまな組み合わせ条件に対応できます。
・常に均一な振動を簡単に実現。
・省エネタイプ。
◆パーツフィーダーの選定でお悩みの方はこちらから

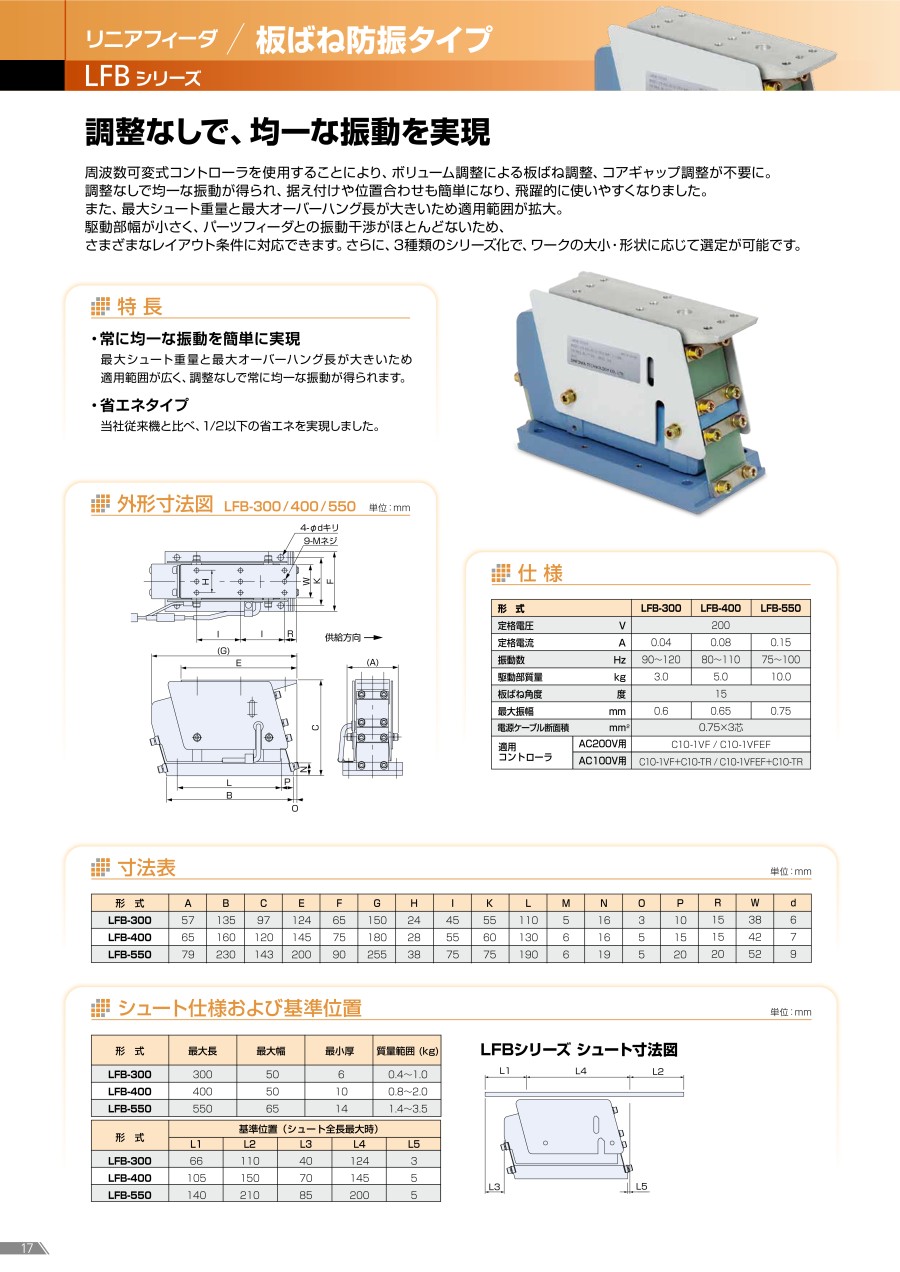

カタログ
