シュート全長MAX(mm)
~mm
- 350
シュート質量MAX(Kg)
~mm
- 0.4～1.2
シュート幅MAX(mm)
~mm
- 40
定格電流(A)
~mm
- 0.12
タイプ
~mm
- LFBR
出荷日
- すべて
- 3日以内

シンフォニアテクノロジー

リニアフィーダ LFBRシリーズ（板ばね防振タイプ）

カタログ |

通常単価(税別): 79,117円

税込単価: 87,029円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シンフォニアテクノロジー

通常出荷日：3 日目

従来面より床反力を抑えた板ばね防振タイプのリニアフィーダーです。【特長】・より...

方式
板ばね防振タイプ
適用コントローラ
C10-1VF/1VFEF
定格電圧 (V)
200

LFBR-350B

閲覧中の商品と併せてご検討ください

LFBR-350Bの仕様・寸法情報

シュート全長MAX(mm)

350

シュート質量MAX(Kg)

0.4～1.2

シュート幅MAX(mm)

方式

板ばね防振タイプ

適用コントローラ

C10-1VF/1VFEF

定格電圧(V)

200

定格電流(A)

0.12

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

形式		LFBR-350B	LFBR-450B	LFBR-600B
定格電圧（V）		200
定格電流（A）		0.12	0.14	0.28
振動数（Hz）		95～120	75～100	75～90
駆動部質量（kg）		3.5	5.5	10.5
板ばね角度（度）		12	15	15
最大振幅（mm）		0.6	0.65	0.75
電源ケーブル断面積（mm²）		0.75×3芯
適用コントローラ	AC200V用	C10-1VF/1VFEF
適用コントローラ	AC100V用	C10-1VF/1VFEF+C10-TR

シュート仕様および基準位置

形式	最大長	最大幅	最小厚	質量範囲（kg）
LFBR-350B	350	40	9	0.4～1.2
LFBR-450B	450	45	12	1.2～2.3
LFBR-600B	600	55	14	2.3～4.0

形式	基準位置（シュート全長最大時）
形式	L1	L2	L3	L4	L5
LFBR-350B	30～110	110～150	67.5	90	39.1
LFBR-450B	70～150	150～190	81.9	110	45.1
LFBR-600B	90～200	200～250	108.1	150	55.1

型番リスト

表示件数

型番

LFBR-350B

シュート全長MAX

(mm)

シュート質量MAX

(Kg)

シュート幅MAX

(mm)

定格電流

(A)

最小発注数量

350

0.4～1.2

0.12

1個

通常単価(税別) (税込単価)	通常出荷日

79,117円

( 87,029円 )

3日目

詳細情報

基本情報

基本情報

従来面より床反力を抑えた板ばね防振タイプのリニアフィーダーです。

【特長】
・より小さくなった床反力：駆動部の構造を見直し、従来の板ばね防振タイプに比べ、床反力を小さくしました。
・板ばね調整・コアギャップ調整不要：別売の周波数可変コントローラにより、面倒な板ばね調整やコアギャップ調整が不要です。
・振動干渉なし：パーツフィーダの振動数（全波／半波）の中間帯域で振動するため、パーツフィーダと組合せで使用しても振動干渉が発生しません。
・シュート振動角が均一：シュート全体の振動角がより均一となり、部品供給がさらに滑らかになりました。
・少ない消費電力：共振の近くで駆動するので、少ない電流で十分な振幅を得ることができます

◆パーツフィーダーの選定でお悩みの方はこちらから

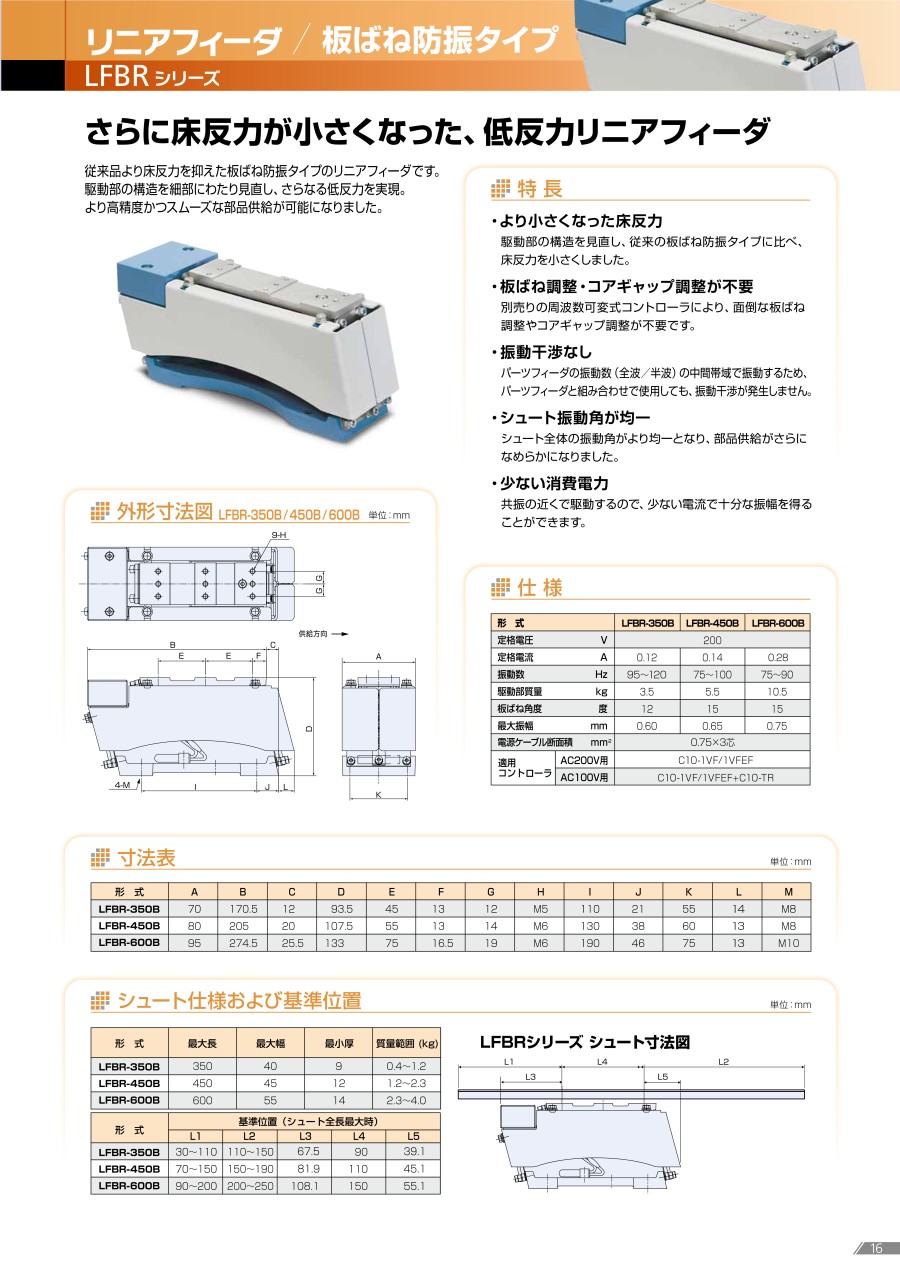

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リニアフィーダ LFBRシリーズ（板ばね防振タイプ）の型番LFBR-350Bのページです。型番LFBR-350Bに関する仕様情報を記載しております。
