広いグリップレンジ・高せん断強度・高いマンドレル保持力が得られる、ウルトラグリップリベット。
【特長】
・外部ロックの問題点を改善した内部ロック機構で、車両・架装等の振動部位に使用可能。
・広い適応板厚で部品点数を削減。締結後、振動でマンドレルが動く事によるカタカタ音を発生させない。
・長時間の作業でも負担にならない。溶接工法のようにスパッタ処理等もなく、締結後の後処理が不要。
・火花やチリが発生しない作業環境に優しい締結方法。組み立てラインの自動化にも優れる。
【用途】
・制御盤筐体等や通信機器向け等の大型の筐体に使用。自動倉庫/トラックにも使用。
・トラック架装等、特に板厚範囲が広く、従来のリベットでは複数サイズを使用する必要のある部位に使用。

商品情報

ウルトラグリップ（UG）リベットAKの特長

商品参考図

1サイズで広範囲なグリップレンジに対応。
ヘッド固着。
高強度。
ワイドグリップ。

	材質	表面処理
リベットボディ	アルミ(A5056)	-
マンドレル	アルミ	-

寸法

寸法図

リベット呼径 D （mm)		加工物穴径 (mm)	リベット NO.■	推奨締結板厚 (mm)	L1 (mm)	L2 (mm)	H (mm)	P (mm)		M (mm)	参考強度
リベット呼径 D （mm)		加工物穴径 (mm)	リベット NO.■	推奨締結板厚 (mm)	L1 (mm)	L2 (mm)	H (mm)	P (mm)		M (mm)	剪断(N)	引張(N)	マンドレルヘッド脱落力(N)
4.8	+0.07 -0.05	4.9～5.1	AK-685-UG AK-6125-UG	3.2-8.5 7.5-12.5	20.9 24.6	11.9 16.2	8.4±0.4	1.7	+0.1 -0.25	3max	3000	2220	220
6.4	+0.17 -0	6.6～7.0	AK-8120-UG AK-8185-UG	4.0-12.0 10.5-18.5	28.6 34.1	16.6 23.1	10±0.5	2.0	+0.1 -0.25	4max	5780	4000	440

脱落力:締結後、マンドレルヘッドの軸を押したときの最大荷重。

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

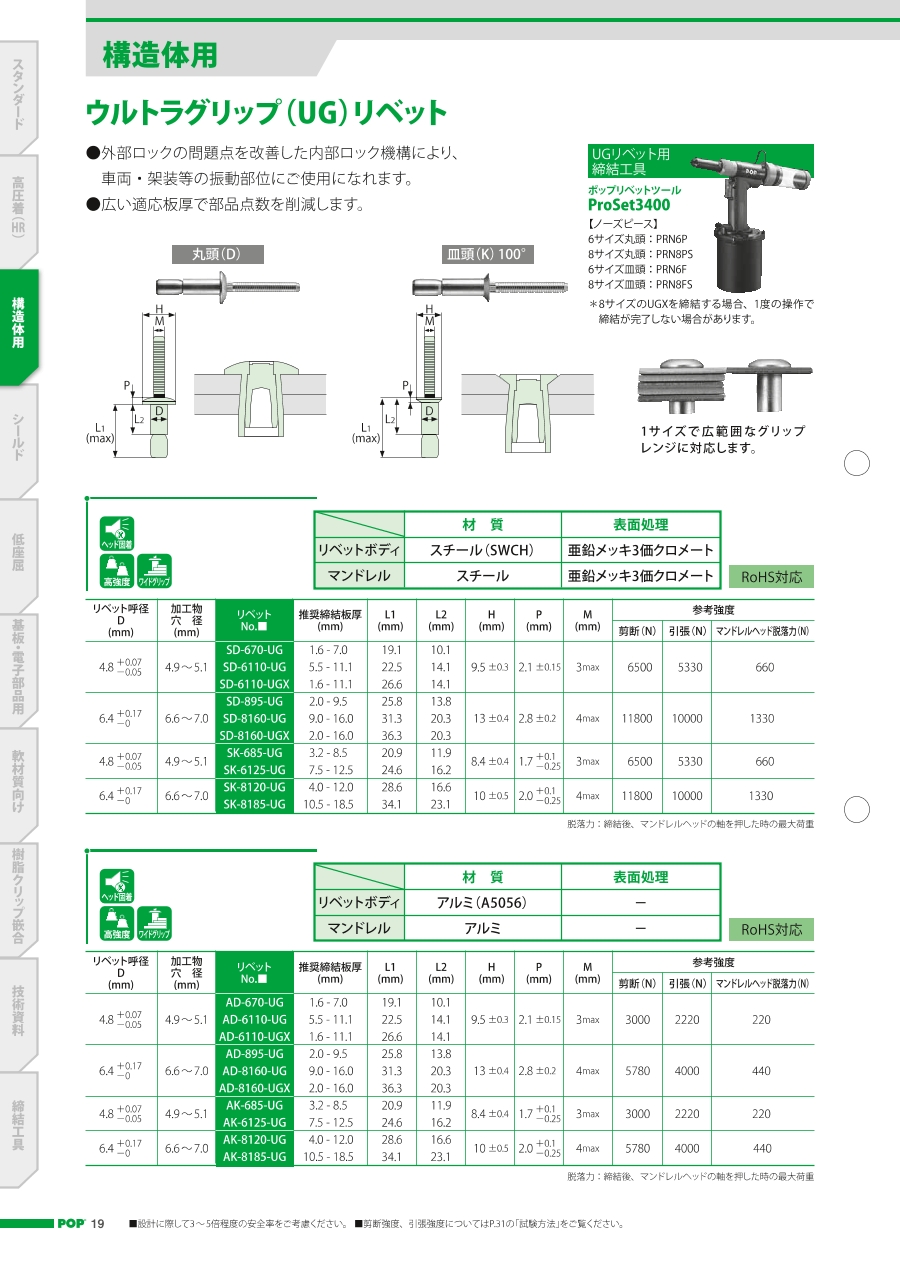

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
スタンダードリベット皿頭 TAP-K-SSBS（アルミ-ステン）
ＳＵＮＣＯ
皿リベット
ポップリベット・ファスナー
ポップリベットウルトラグリップリベット皿頭 SK-UG（鉄-鉄）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポップリベットウルトラグリップリベット皿頭 AK-UG（アルミ-アルミ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締結方法はどうすればよいですか？

専用の手動/電動/空油圧TOOLがございます。使用頻度にあわせて選定してください。

Qリベットは取り外しできるの？

取り外しが必要な場合は、リベットのフランジ部をドリル等（取り外し工具ございます）で削り落としてください。
