オムニホイル TYPE2580（中・軽荷重用）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
オムニホイル TYPE 2580/2582（中・軽荷重用）の外形図と寸法
[ ! ]図は 2580 数量2の図です。
[ ! ]図は 2582 数量1の図です。2582用シャフトが1本付属します。
| 型番 | 材質 | 耐荷重 (kgf) | 寸法(mm) | 摘要 | ||
|---|---|---|---|---|---|---|
| フレーム | バレル | 外径 | 内径(d) | |||
| 2580 | ナイロン | 25 | 80 | 12.2 | ||
| 2582 | ナイロン | 25 | 80 | 8.1 | TF-80用シャフト付(φ8) | |
[ ! ]2582は数量１で２個、シャフト１本が納品されます。
オムニマット TYPE2800の使用例
コンテナ用台車
オムニホイールによるドライビングシステム
エアカーゴターミナル
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
詳細情報
基本情報
あらゆる流れにこたえる全方向移動ホイール「オムニホイール（中・軽荷重用）」ボールローラ。
【特長】
・オムニホイールの機能は、シャフト上の本体の回転と円周上の樽型の回転によって全方向への動きが得られる。
・小さな力で大きなコンテナも楽に全方向へ移動することができる。
・オムニフレームを使用すればラインの組立や搬送ターミナルの構築、レイアウトの変更が簡単にできる。
・ナイロン製で腐食や毒性の心配がなくメンテナンスフリー。
【用途】
・25kg/個の耐荷重を持ち、受け数により軽荷重～重荷重のワークに対応。
・360度の旋回搬送が可能で、コンベヤの旋回部、直角搬送等あらゆる使用が可能。
・軽量ですから、食品・水産・家具製造業などのポータブルコンベアラインのターミナルに最適です。
ご注意
- 型番2580：2個を購入いただいた場合写真及び図面と同様になります。
- 型番2582：注文数１で2個納入されます。写真及び図面と同様になります。
- メーカーカタログに記載の耐荷重は誤りのため、商品情報をご確認ください。
- 商品画像は代表画像となります。形状や色見を含め、型番ごとに仕様が異なる場合がございます。

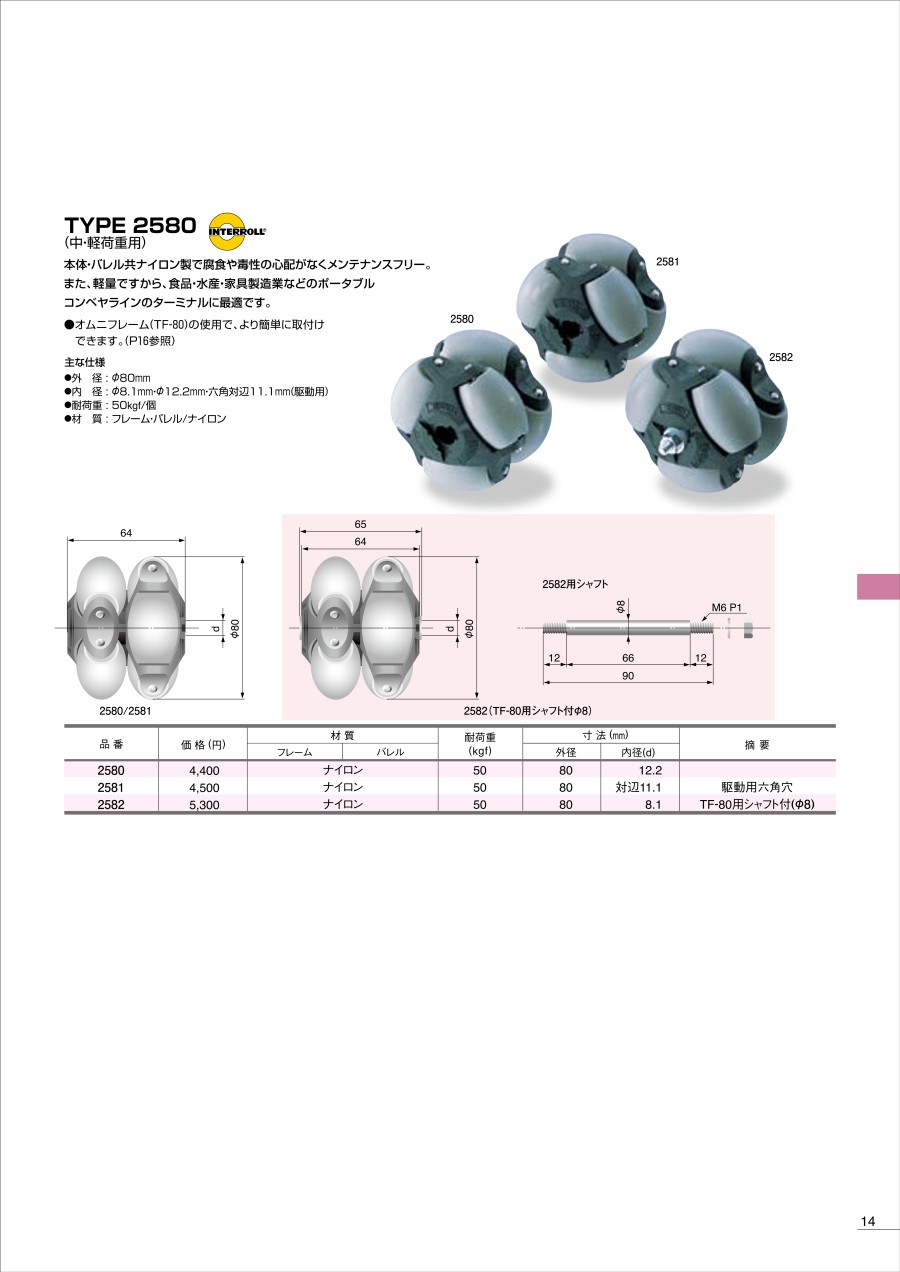

カタログ
商品担当おすすめ
よくあるご質問（FAQ）
樹脂材質の為、ワークにも優しくなっております。
