岩田製作所

シムプレート定尺

Name: シムプレート 定尺
Brand: 岩田製作所
SKU: 221004991288
Rating: 4.2 (5 reviews)

カタログ |

数量スライド割引

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): 3,033円～23,987円

税込単価: 3,336円～26,386円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

シム＆スペーサーシムプレート

4.6

通常価格(税別)： 246円 (税込価格：271円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

シムプレート/シムプレート粘着剤付

通常価格(税別)： 4,890円 (税込価格：5,379円)

通常出荷日：5 日目

各種鋼材の定尺板をラインアップ。【材質】鉄、焼入鋼、ステンレス（SUS304）...

詳細情報を確認する

販売単位
1枚

未確定：候補が65型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

■材料スペック表（材質・板厚・板厚公差）

材質		鉄（SPCC 相当）	焼入鋼（t 0.1～0.15：SK95、 t 0.2～2.0：SK85） ※硬度HRC42～46	ステンレス（SUS304）	真鍮（C2680Pまたは、 C2801P）	銅（t 0.1：C1020P、 t 0.2～1.0：C1100P）	アルミ（t 0.1～0.15：1N30、 t 0.2～3.0：A1050P）
板厚（mm）	t 0.05	-	-	±0.005	±0.005	-	-
	t 0.1	±0.03	±0.015	±0.008	±0.02	±0.02	±0.03
	t 0.15	±0.03	±0.015	±0.008	±0.02	±0.02	±0.03
	t 0.2	±0.03	±0.02	±0.01	±0.02	±0.02	±0.03
	t 0.25	±0.04	±0.025	±0.015	±0.02	±0.02	-
	t 0.3	±0.04	±0.025	±0.015	±0.03	±0.03	±0.04
	t 0.35	-	±0.025	±0.015	-	-	-
	t 0.4	±0.05	±0.035	±0.02	±0.04	±0.04	±0.04
	t 0.5	±0.05	±0.035	±0.02	±0.04	±0.04	±0.04
	t 0.6	±0.06	±0.04	±0.025	±0.04	±0.04	±0.04
	t 0.7	-	±0.04	±0.03	±0.04	±0.04	-
	t 0.8	±0.06	±0.04	±0.03	±0.04	±0.04	±0.05
	t 1.0	±0.08	±0.05	±0.035	±0.05	±0.05	±0.05

規格表

型番	材質	W	L	板厚 t
FE01	鉄	320	1,000	0.1
FE015				0.15
FE02				0.2
FE025				0.25
FE03				0.3
FE04				0.4
FE05				0.5
FE06				0.6
FE08				0.8
FE10				1.0
SK01	焼入鋼	150	1,000	0.1
SK015				0.15
SK02				0.2
SK025				0.25
SK03				0.3
SK035		102		0.35
SK04		150		0.4
SK05				0.5
SK06				0.6
SK07		102		0.7
SK08		150		0.8
SK10		200		1.0
SUS005	ステンレス	300	1,000	0.05
SUS01		320		0.1
SUS015				0.15
SUS02				0.2
SUS025				0.25
SUS03				0.3
SUS035				0.35
SUS04				0.4
SUS05				0.5
SUS06				0.6
SUS07				0.7
SUS08				0.8
SUS10				1.0
CUZN005	真鍮	300	1,000	0.05
CUZN01		365	1,200	0.1
CUZN015				0.15
CUZN02				0.2
CUZN025				0.25
CUZN03				0.3
CUZN04				0.4
CUZN05				0.5
CUZN06				0.6
CUZN07				0.7
CUZN08				0.8
CUZN10				1.0
CU01	銅	365	1,200	0.1
CU015				0.15
CU02				0.2
CU025				0.25
CU03				0.3
CU04				0.4
CU05				0.5
CU06				0.6
CU07				0.7
CU08				0.8
CU10				1.0
AL01	アルミ	400	1,200	0.1
AL015				0.15
AL02				0.2
AL03				0.3
AL04				0.4
AL05				0.5
AL06				0.6
AL08				0.8
AL10				1.0

型番リスト

表示件数

型番

長辺A

(mm)

短辺B

(mm)

厚さT

(mm)

材質

種類

タイプ

材質詳細

RoHS?

最小発注数量

1200	400	0.1	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	400	0.2	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	400	0.3	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	400	0.4	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	400	0.5	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	400	0.6	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	400	0.8	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	400	0.15	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	400	1	アルミ	シムプレート	定尺タイプ	1N30又はA1050P	10	1個
1200	365	0.1	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	0.3	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	0.4	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	0.5	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	0.6	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	0.7	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	0.8	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	0.15	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	0.25	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1200	365	1	銅	シムプレート	定尺タイプ	C1020P又はC1100P	10	1個
1000	300	0.05	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.2	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.3	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.4	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.5	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.6	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.7	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.8	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.15	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	0.25	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1200	365	1	真鍮	シムプレート	定尺タイプ	C2801P又はC2680P	10	1個
1000	320	0.1	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	0.2	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	0.3	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	0.4	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	0.5	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	0.6	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	0.8	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	0.15	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	0.25	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	320	1	鉄	シムプレート	定尺タイプ	SPCC相当	10	1個
1000	150	0.1	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	150	0.2	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	150	0.3	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	150	0.4	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	150	0.5	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	150	0.6	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	102	0.7	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	150	0.8	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	150	0.15	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	150	0.25	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	102	0.35	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	200	1	鉄	シムプレート(SK焼入鋼帯)	定尺タイプ	SK材	10	1個
1000	300	0.05	ステンレス	シムプレート	定尺タイプ	SUS304	10	1個
1000	320	0.1	ステンレス	シムプレート	定尺タイプ	SUS304	10	1個
1000	320	0.2	ステンレス	シムプレート	定尺タイプ	SUS304	10	1個
1000	320	0.3	ステンレス	シムプレート	定尺タイプ	SUS304	10	1個
1000	320	0.4	ステンレス	シムプレート	定尺タイプ	SUS304	10	1個
1000	320	0.5	ステンレス	シムプレート	定尺タイプ	SUS304	10	1個
1000	320	0.6	ステンレス	シムプレート	定尺タイプ	SUS304	10	1個
1000	320	0.7	ステンレス	シムプレート	定尺タイプ	SUS304	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,744円 ( 4,118円 )	5日目
4,233円 ( 4,656円 )	5日目
4,768円 ( 5,245円 )	5日目
5,397円 ( 5,937円 )	5日目
5,711円 ( 6,282円 )	5日目
5,736円 ( 6,310円 )	5日目
6,024円 ( 6,626円 )	5日目
4,084円 ( 4,492円 )	5日目
7,043円 ( 7,747円 )	5日目
7,204円 ( 7,924円 )	5日目
9,304円 ( 10,234円 )	5日目
11,679円 ( 12,847円 )	5日目
13,660円 ( 15,026円 )	5日目
15,651円 ( 17,216円 )	5日目
17,767円 ( 19,544円 )	5日目
21,045円 ( 23,150円 )	5日目
7,462円 ( 8,208円 )	5日目
8,582円 ( 9,440円 )	5日目
23,987円 ( 26,386円 )	5日目
5,469円 ( 6,016円 )	5日目
5,328円 ( 5,861円 )	5日目
5,753円 ( 6,328円 )	5日目
7,793円 ( 8,572円 )	5日目
8,604円 ( 9,464円 )	5日目
10,757円 ( 11,833円 )	5日目
12,750円 ( 14,025円 )	5日目
14,152円 ( 15,567円 )	5日目
5,772円 ( 6,349円 )	5日目
5,543円 ( 6,097円 )	5日目
16,271円 ( 17,898円 )	5日目
3,033円 ( 3,336円 )	5日目
3,510円 ( 3,861円 )	5日目
4,539円 ( 4,993円 )	5日目
4,508円 ( 4,959円 )	5日目
4,479円 ( 4,927円 )	5日目
4,571円 ( 5,028円 )	5日目
5,369円 ( 5,906円 )	5日目
3,570円 ( 3,927円 )	5日目
4,286円 ( 4,715円 )	5日目
5,745円 ( 6,320円 )	5日目
8,862円 ( 9,748円 )	4日目
5,594円 ( 6,153円 )	5日目
5,062円 ( 5,568円 )	5日目
5,144円 ( 5,658円 )	5日目
5,594円 ( 6,153円 )	5日目
6,870円 ( 7,557円 )	5日目
5,268円 ( 5,795円 )	5日目
7,549円 ( 8,304円 )	4日目
7,108円 ( 7,819円 )	5日目
5,855円 ( 6,441円 )	5日目
3,934円 ( 4,327円 )	5日目
9,454円 ( 10,399円 )	5日目
3,849円 ( 4,234円 )	5日目
3,892円 ( 4,281円 )	5日目
3,672円 ( 4,039円 )	5日目
4,342円 ( 4,776円 )	5日目
5,787円 ( 6,366円 )	5日目
5,960円 ( 6,556円 )	5日目
6,943円 ( 7,637円 )	5日目
7,972円 ( 8,769円 )	5日目

基本情報

基本情報

各種鋼材の定尺板をラインアップ。【材質】鉄、焼入鋼、ステンレス（SUS304）、真鍮、銅、アルミなどからお選びいただけます。

カタログ

商品TOP

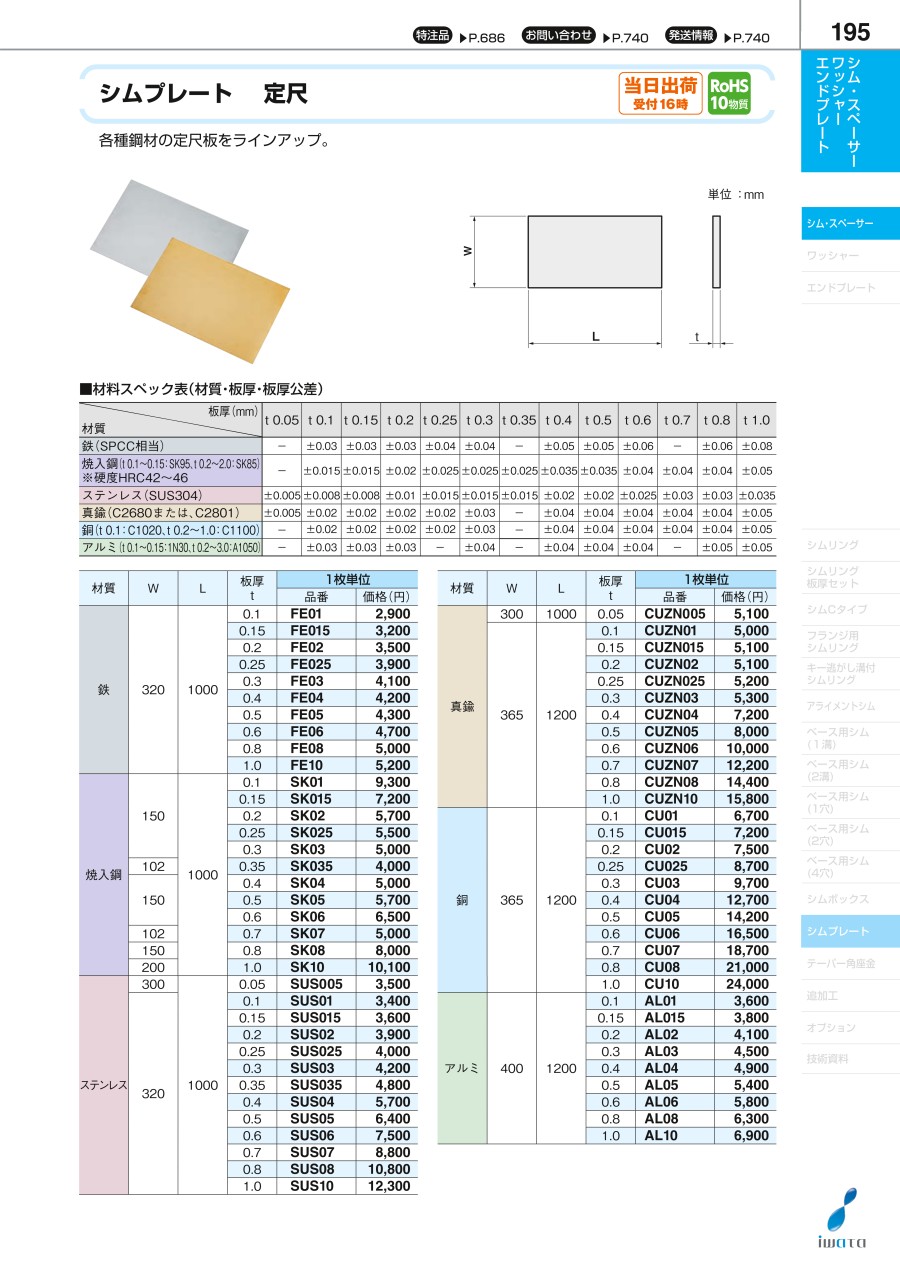

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シムプレート定尺のレビュー

4.2平均満足度：4.25件のレビュー

星5
40%
星4
40%
星3
20%
星2
0%
星1
0%

高さ調整

満足度：3.02021/05/24

梱包ダンボールを開けた際、シムのサイズが中敷きのダンボールより大きかったためか、自分の不注意もあるが指を切ってしまった。...もっと読む

1人が参考にしています。

シム

満足度：4.02022/09/02

シムテープ貼り付けには問題なくつかえます切ってつかえばコスト削減になりますし

0人が参考にしています。

高さ調整

満足度：4.02022/08/28

いろいろなサイズや材質のシムプレートが揃っているので便利でよいと思います。

0人が参考にしています。

治具の隙間調整に使用

満足度：5.02022/01/17

板厚0.05でサイズの大きなものを購入しましたが、板厚の精度も良く満足しています。材質、板厚とも豊富なのでまた購入したい...もっと読む

0人が参考にしています。

金型調整

満足度：5.02018/09/28

大きなサイズで厚み精度もいいので金型の調整用シムに使用しています。

0人が参考にしています。
