ワンタッチ窓 基本形 網付タイプ Rシリーズ
- 通常単価(税別)
- 36,159円～88,892円
- 税込単価
- 39,775円～97,781円
通常出荷日：5日目～15日目
現場での取付が簡単。工具不要の量産型点検窓です。耐蝕性,オール耐蝕,カバー厚みH（mm）63
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

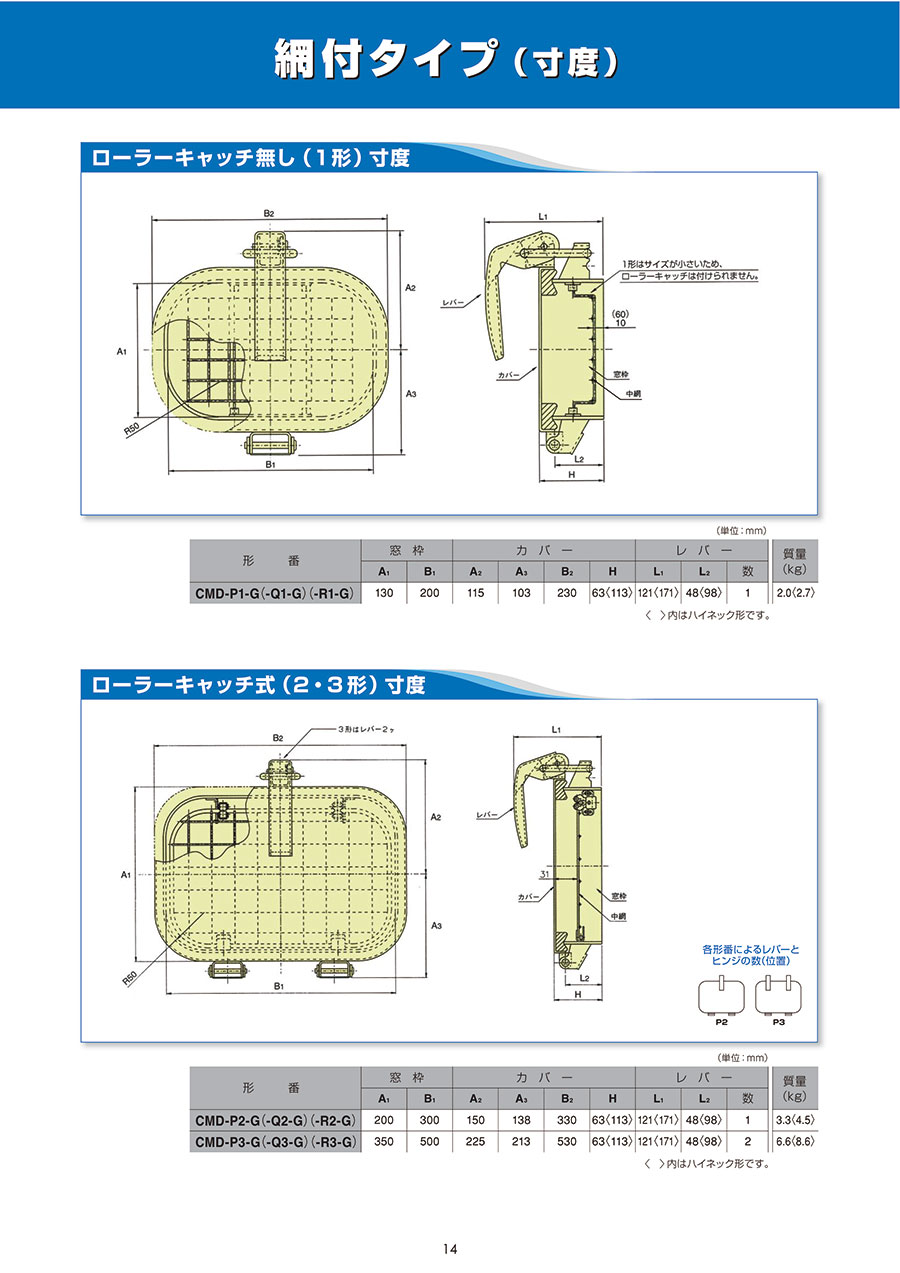

外形図
ローラーキャッチ無し（1形）寸度
ローラーキャッチ式（2・3形）寸度
製品仕様
製品仕様
| 型番 | 1形用 | 2～3形用 | |
|---|---|---|---|
| 中網 | 材質 | SUS 304 | |
| 外周枠 | -- | φ5 | |
| 網材 | φ2×ピッチ20 | φ2×ピッチ30 | |
| 支持方法 | 材質 | SUS 304 | |
| 受け側 | 金網受け | 金網ブラケット | |
| 押込み側 | 金網受け | ローラーキャッチ | |
材質
ローラーキャッチの材質
| - | 材質 |
|---|---|
| 本体 | SUS 430 t0.7 |
| ローラー | ナイロン樹脂 |
耐熱温度60℃
パッキンの材質
| タイプ | パッキン材質 | 記号 |
|---|---|---|
| タイプ・パッキン材質 | ||
| ※網付 （ローラー キャッチ式） | 発泡ポリエチレン | -G |
| ネオプレンゴム | -G・N |
※1形はローラーキャッチ式ではありません。
規格表
（単位：mm）
| 型番 | 窓枠 | カバー | レバー | 質量 （kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1 | B1 | A2 | A3 | B2 | H | L1 | L2 | 数 | ||
| CMD-R1-G | 130 | 200 | 115 | 103 | 230 | 63 | 121 | 48 | 1 | 2.0 |
| CMD-R2-G | 200 | 300 | 150 | 138 | 330 | 63 | 121 | 48 | 1 | 3.3 |
| CMD-R3-G | 350 | 500 | 225 | 213 | 530 | 63 | 121 | 48 | 2 | 6.6 |
