椿本バルクシステム

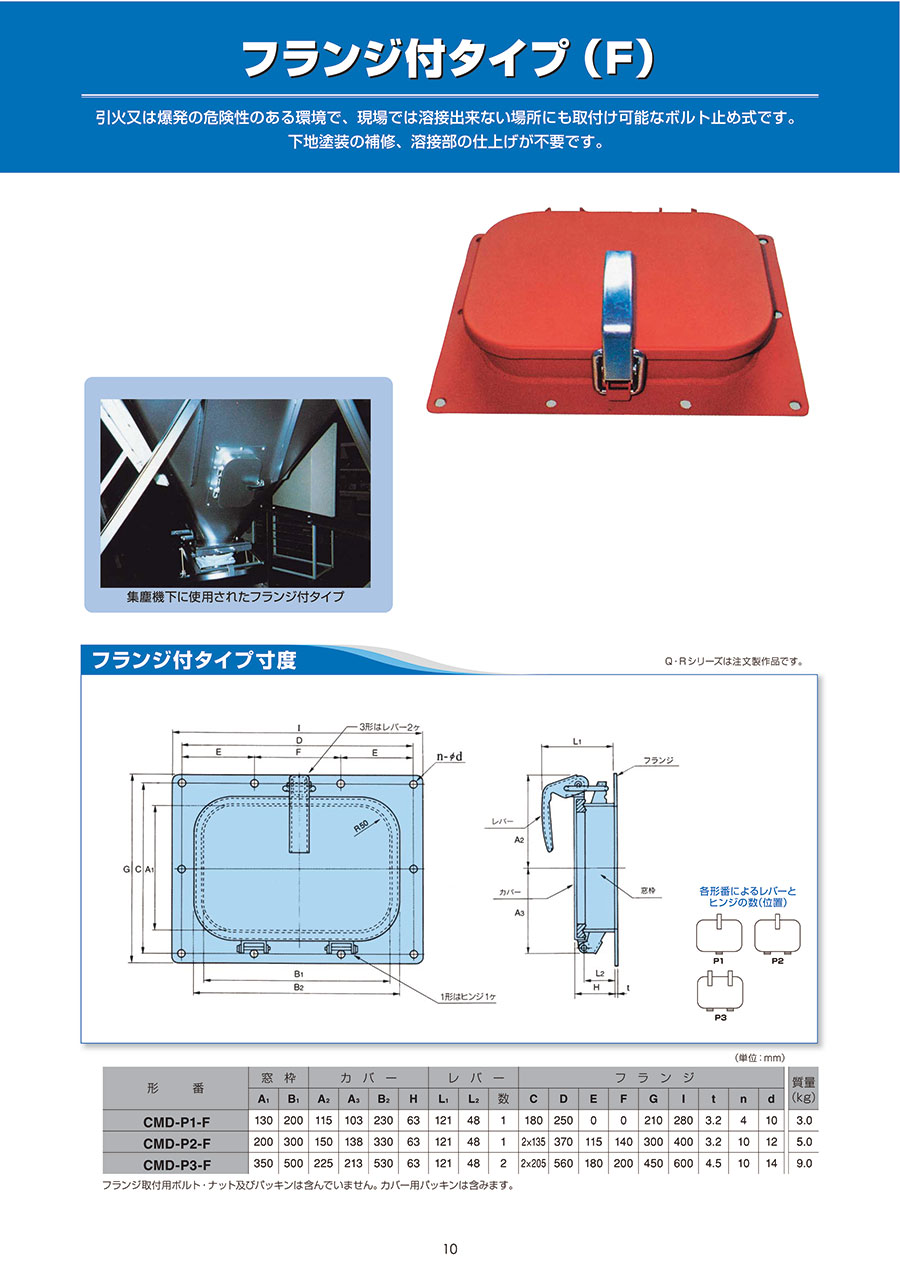

ワンタッチ窓 基本形 フランジ付タイプ Pシリーズ

ワンタッチ窓 基本形 フランジ付タイプ Pシリーズ
通常単価(税別)
13,089円～39,510円特別価格
税込単価
14,398円～43,461円特別価格
一部SALE 2026.03.31まで
通常出荷日：5日目～10日目

現場での取付が簡単。工具不要の量産型点検窓です。引火又は爆発の危険性のある環境で、現場では溶接出来ない...

詳細を確認
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ワンタッチ窓 基本形 フランジ付タイプ Pシリーズ 外形図

製品仕様

ワンタッチ窓 基本形 フランジ付タイプ Pシリーズ 製品仕様

各形番によるレバーとヒンジの数（位置）

規格表

ワンタッチ窓 基本形 フランジ付タイプ Pシリーズ 規格表

フランジ取付用ボルト・ナット及びパッキンは含んでいません。カバー用パッキンは含みます。

使用例

ワンタッチ窓 基本形 フランジ付タイプ Pシリーズ 使用例

集塵機下に使用されたフランジ付タイプ

商品特長詳細

  • 引火又は爆発の危険性のある環境で、現場では溶接出来ない場所にも取付け可能なボルト止め式です。
    下地塗装の補修、溶接部の仕上げが不要です。

型番リスト

表示件数
  • 1
    • 型番
    CMD-P1-F
    CMD-P1-FN
    CMD-P2-F
    CMD-P2-FN
    CMD-P3-F
    CMD-P3-FN

    パッキン材質

    窓枠寸法Ａ1（短手）

    (mm)

    窓枠寸法Ｂ1（長手）

    (mm)

    		最小発注数量
    発泡ポリエチレン
    130
    200
    1個
    ネオプレンゴム
    130
    200
    1個
    発泡ポリエチレン
    200
    300
    1個
    ネオプレンゴム
    200
    300
    1個
    発泡ポリエチレン
    350
    500
    1個
    ネオプレンゴム
    350
    500
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,089円
    ( 14,398円 )
    5日目
    13,522円
    ( 14,874円 )
    5日目
    19,652円
    ( 21,617円 )
    5日目
    21,074円
    ( 23,181円 )
    5日目
    32,826円
    ( 36,109円 )
    5日目
    39,510円38,735円
    ( 42,609円 )
    10日目
  • 1

    • 詳細情報

    基本情報

    現場での取付が簡単。
    工具不要の量産型点検窓です。
    引火又は爆発の危険性のある環境で、現場では溶接出来ない場所にも取付け可能なボルト止め式です。
    下地塗装の補修、溶接部の仕上げが不要です。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ワンタッチ窓 基本形 フランジ付タイプ Pシリーズのレビュー
    3平均満足度：3.01件のレビュー
    検討中
    3
    満足度：3.02021/09/02
    まだ販売継続していただけるなら、３DのCADデータが欲しいです。
    1人が参考にしています。
    1件全て見る
