内村製作所（内村キャスター販売）

ファンクションタイプトラック型重量用低床型アジャスターフット付 EP車輪

カタログ |

通常単価(税別): 6,070円～6,915円

税込単価: 6,677円～7,607円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

内村製作所（内村キャスター販売）

ヘビークラス 100HB2-EP トラック型小型重量用ラジアルベアリング入エンプラ車輪

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

内村製作所（内村キャスター販売）

通常出荷日：在庫品1日目

車輪回転部にラジアルベアリングを2個使用、両端支持機構造で、騒音がなく、静かな...

キャスタタイプ
プレート式自在 / アジャスターフット付
本体材質
冷間圧延鋼板(SPCC)
取付高さ【範囲選択】 (mm)
50.1～70
車輪径【範囲選択】 (mm)
～50
車輪材質
特殊ポリマーコンパウンド
ストッパ
なし
車輪特性
耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性
取付穴種類
丸穴
特性
低床式
取付穴径 d (mm)
8.5

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

100HB₂AF-EPシリーズ

製品仕様

本体材質：冷間圧延鋼板（SPCC）
表面処理：黒色亜鉛めっき
車輪材質：特殊ポリマー・コンパウンド

規格表

型番	車輪径 Dmm	車輪巾 Wmm	旋回半径 r mm	偏心距離		車輪取付高 Hmm	座金寸法 L₁×L₂mm	取付穴ピッチ P₁×P₂mm	取付穴径 dmm	アジャスターフット外径 D₁mm	アジャスター量		アジャストネジ M	取付座厚 tmm	許容荷重 1ヶ当（kg）
型番	車輪径 Dmm	車輪巾 Wmm	旋回半径 r mm	E₁mm	E₂mm	車輪取付高 Hmm	座金寸法 L₁×L₂mm	取付穴ピッチ P₁×P₂mm	取付穴径 dmm	アジャスターフット外径 D₁mm	h₁mm	h₂mm	アジャストネジ M	取付座厚 tmm	許容荷重 1ヶ当（kg）
102HB₂AF-EP	40	25	50	18	30	60	92×92	75×75	8.5	40	12	8	M.12	2.3	200
104HB₂AF-EP	50	28	63	26	38	70	110×110	90×90	8.5	50	16	8	M.14	2.6	250

型番リスト

表示件数

型番

102HB2AF-EP

104HB2AF-EP

車輪取付高 H

(mm)

許容荷重【範囲選択】

(daN)

車輪径 D

(φ)

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向 P2

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向 P1

(mm)

許容荷重

(daN)

車輪巾 W

(mm)

寸法(長さ) L2

(mm)

寸法(幅) L1

(mm)

旋回半径 r

(mm)

取付座厚ｔ

(mm)

最小発注数量

60	140.01～220.00	40	75～79.9	75	75～79.9	75	196	25	92	92	50	2.3	1個
70	220.01～320.00	50	85～99.9	90	80～99.9	90	245	28	110	110	63	2.6	1個

通常単価(税別) (税込単価)	通常出荷日

6,070円 ( 6,677円 )	在庫品1日目当日出荷可能
6,915円 ( 7,607円 )	3日目

詳細情報

基本情報

基本情報

車輪回転部にラジアルベアリングを2個使用、両端支持機構造で、騒音がなく、静かな走行が得られます。
【特長】
・耐衝撃性が抜群で、過酷な使用に耐えられしかも軽量です。
・耐熱性、耐寒性、耐薬品性に優れています。
■コンパクトな一体型。
・キャスターにてスムーズに移動でき、アジャスターフットにて確実に固定できます。＜アジャスターフットの取り付け工数が省けます＞
・また、機器設置後、簡単に高さ調整ができます。
■選べるフット位置、小さな旋回半径。
・車輪とフットが同一部に組み込んであり、同時旋回しますので接地面の状況によりフットの位置が自由に変えられ、また旋回半径がキャスター単体とほとんど変わりません。
■確かな安全性。
・従来のストッパーと違い、耐震性に優れていますので、各機器の地震対策及び長期間固定する機器等、安全性が要求されるものに最適です。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

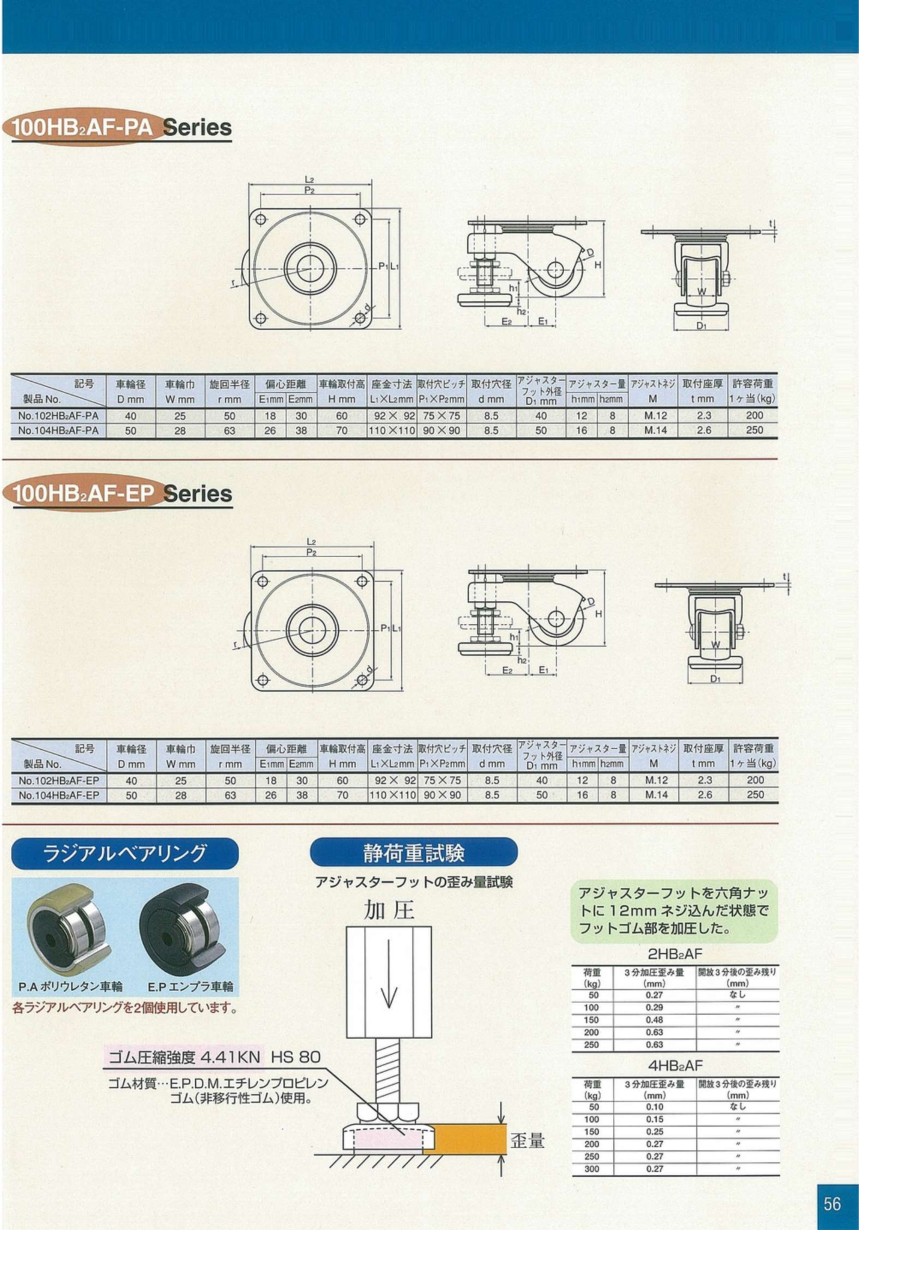

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アジャスタ付キャスタ　軽荷重用
走行時はアジャスタを上げ、据付時はアジャスタを下げることできる一体型キャスタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
