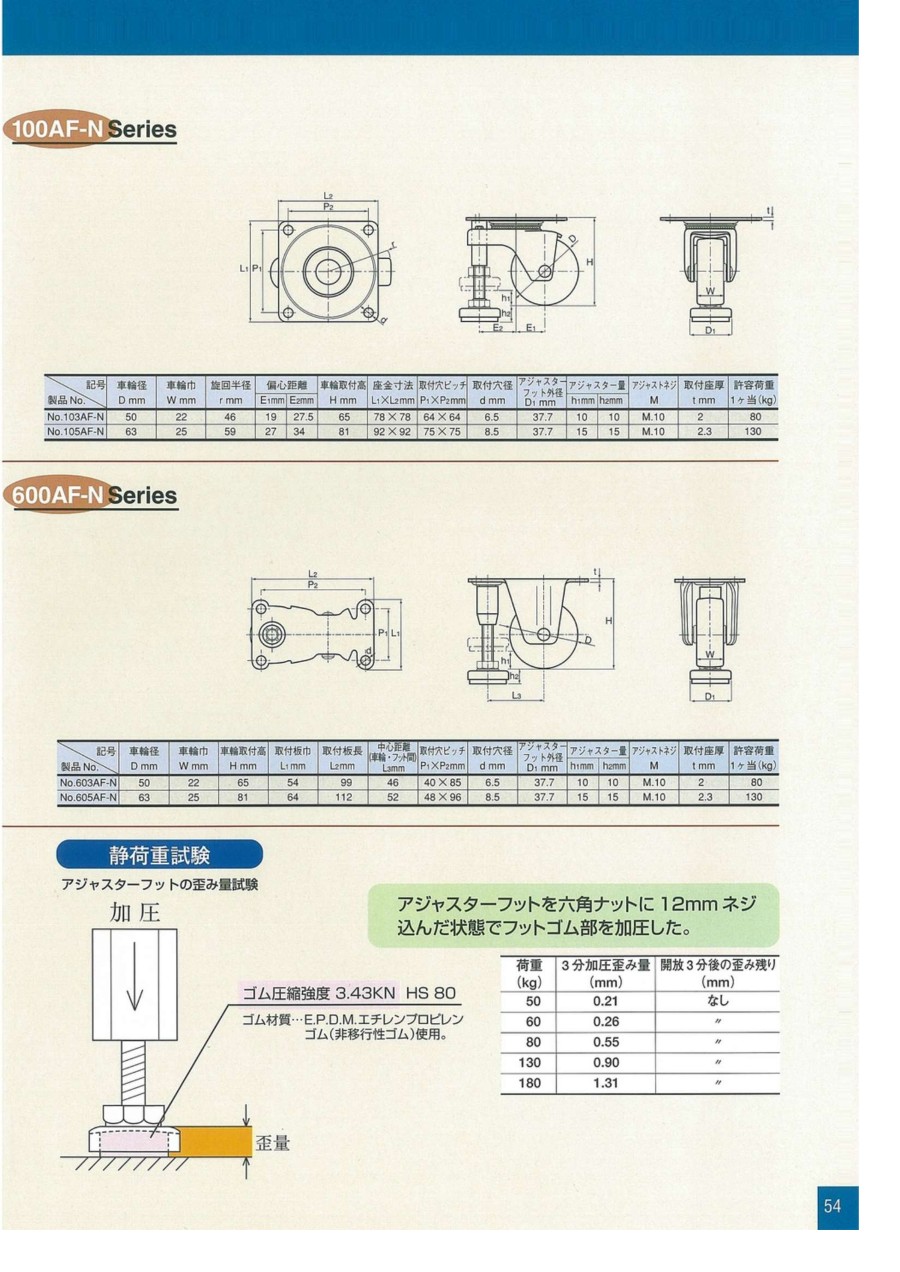

ファンクションタイプ 600AF-N 固定型 アジャスターフット付 ナイロン車輪

外形図

製品仕様

規格表

商品特長詳細

• コンパクトな一体型
   キャスターにてスムーズに移動でき、アジャスターフットにて確実に固定できます。<アジャスターフットの取り付け工数を省けます。>
   また、機器設置後、簡単に高さ調整ができます。
• 選べるフット位置、小さな旋回半径
   車輪とフットが同一部に組み込んであり、同時旋回しますので設置面の状況によりフットの位置が自由に変えられ、また旋回半径がキャスター単体とほとんど変わりません。
• 確かな安全性
   従来のストッパー付と違い、耐震性に優れていますので、各機器の地震対策及び長期間固定する機器等、安全性が要求されるものに最適です。
• 六角座（ナット）をスパナ（工具）にて廻しアジャスターフットを上げ下げできます。

性能・試験情報

U.M.W.キャスター複合荷重走行試験

試験方法

• 試験機の運動（キャスターの軌跡）
   キャスターを試験機に取付け、荷重を加え試験機を始動すると路面盤が左右の往復運動を起こし、
   同時にキャスターも路面と連動して路面盤に対し前後の往復運動を起こします。
   この連繁作動によりキャスターは一周約2.45mを直線走行（A）、斜線走行（B）、曲線走行（C）、方向転換（D）の連続運動を行います。
   当試験機は短い区間の中で、連続して各種の無理なロードがかかるため非常に過酷であり、耐久力のある製品を生み出す原動力となっております。

※試験速度  1km/h
※試験方法は内村製作所規格による。
※掲載数値はサンプル製品の例であり、キャスターの種類により異なります。

試験荷重

3点支持荷重=許容荷重×4÷3

通常キャスターは4個使用の場合でも路面状況等により、4個均等に負荷されていません。内村製作所では、3個にて負荷することを想定し、上記算出方法にて試験荷重を算出し、
試験を行っています。

静荷重試験

試験方法

• キャスターを試験機に取り付け、垂直方向に連続的に設定荷重を3分間加圧し、荷重開放後、キャスター各部の測定を行います。

※掲載数値はサンプル製品の例であり、キャスターの種類により異なります。

限界荷重

許容荷重×5倍

内村製作所規格により、許容荷重×5倍を設定荷重とし、連続的に加圧（3分間）を行い、加圧を取り除いた際異常が発生した時の荷重が限界荷重です。

乗越衝撃走行試験・衝撃加速度（m/s²）測定試験

試験方法

• 乗越衝撃走行試験
   キャスターを試験機に取り付け、許容荷重を負荷し、突起を付けたドラムを回転させて、連続的に衝撃を与え、耐久力テストを行う。

• 衝撃加速度（m/s²）測定
   乗越衝撃走行試験時に連続的に衝撃を与えて、衝撃加速度（m/s²）を衝撃値測定器（デジタルストレージスコープ・直視式電磁オシログラフ）で測定しています。

※試験方法は、JIS規格による。但し、☆印は内村製作所規格による。
※掲載数値はサンプル製品の例であり、キャスターの種類により異なります。

回転性能・旋回性能試験

試験方法

• 回転性能試験
   キャスターをアームに取り付け、許容荷重を負荷し、車輪の進行方向に対し、始動角度直線に置き、始動させ、その時の始動抵抗力を測定します。

• 旋回性能試験
   キャスターをアームに取り付け、許容荷重を負荷し、車輪の進行方向に対し、始動角度を90度に置き、旋回始動させ、その時の旋回始動抵抗力を測定します。

※試験方法は、JIS規格による。
※掲載数値はサンプル製品の例であり、キャスターの種類により異なります。

落下衝撃試験

試験方法

• キャスターを試験機に取り付け、錘（20kg）を20mmづつ高くし、自然落下させて、その時の衝撃加速度（m/s²）記録計にて測定。
   製品全高、車輪歪量、胴体旋回部、車輪回転部、車軸等の状態をチェックし、キャスターとして使用する限界状態を確認するまで繰り返し行います。

※テストキャスター:No.105HB-P〈許容荷重/230kg〉
※試験方法は、内村製作所規格による。
※掲載数値はサンプル製品の例であり、キャスターの種類により異なります。
