内村製作所（内村キャスター販売）

スーパーヘビークラス 100X-N トラック型超重量用ナイロン車輪（パッキングキャスター）

カタログ |

通常単価(税別): 13,725円～27,549円

税込単価: 15,098円～30,304円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

内村製作所（内村キャスター販売）

スーパーヘビークラス 100WHB-P トラック型超重量用ローラーベア入特殊合成樹脂車輪

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

内村製作所（内村キャスター販売）

スーパーヘビークラス 600X-N 固定型超重量用ナイロン車輪（パッキングキャスター）

通常出荷日：在庫品1日目

トラック型。高張力材を採用。熱処理により、強度を2倍アップ。従来品に比べ1/3...

キャスタタイプ
プレート式自在 / 双輪
本体材質
冷間圧延鋼板(SPCC)
車輪材質
ボリアミド樹脂(ナイロン6)
ストッパ
なし
車輪特性
耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性
取付穴種類
丸穴
荷重区分
超重荷重
車輪カラー
グレー
取付座厚ｔ (mm)
5

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体材質：アルミ合金ダイキャスト（ADC12）
取付座金材質：熱間圧延鋼板（SAPH400）
表面処理：電着塗装
車輪材質：ポリアミド樹脂（ナイロン6）UL規格（94V-2）仕様
車輪カラー：グレー

規格表

型番	自重（g）	許容荷重 1ヶ当（kg）	車輪径 D mm	車輪巾 W mm	車輪取付高 H mm	旋回半径 r mm	偏心距離 E mm	座金寸法 L₁×L₂mm	取付穴ピッチ P₁×P₂mm	取付穴径 d mm	取付座厚 t mm
型番	自重（g）	許容荷重 1ヶ当（kg）	車輪径 D mm	車輪巾 W mm	車輪取付高 H mm	旋回半径 r mm	偏心距離 E mm	座金寸法 L₁×L₂mm	取付穴ピッチ P₁×P₂mm	取付穴径 d mm	取付座厚 t mm
104X-N	1,170	300	50	39	100	72	45	84×84	64×64	8.5	5
105X-N	1,488	400	65	48	115	87	53	84×84	64×64	8.5	5
106X-N	2,174	500	75	48	130	99	60	100×100	78×78	10.5	5
107X-N	2,662	600	100	58	150	122	70	100×100	78×78	10.5	5
109X-N	3,540	800	150	58	220	136	60	110×110	90×90	10.5	5

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

車輪取付高 H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

取付穴ピッチ長手方向【範囲選択】

(mm)

取付穴ピッチ長手方向 P2

(mm)

取付穴ピッチ短手方向【範囲選択】

(mm)

取付穴ピッチ短手方向 P1

(mm)

許容荷重

(daN)

車輪巾 W

(mm)

寸法(長さ) L2

(mm)

寸法(幅) L1

(mm)

旋回半径 r

(mm)

取付穴径 d

(mm)

最小発注数量

70.1～100	100	220.01～320.00	～50	50	55～64.9	64	60～64.9	64	294	39	84	84	72	8.5	1個
100.1～130	115	320.01～485.00	50.1～70	65	55～64.9	64	60～64.9	64	392	48	84	84	87	8.5	1個
100.1～130	130	485.01～750.00	70.1～95	75	75～79.9	78	75～79.9	78	490	48	100	100	99	10.5	1個
130.1～170	150	485.01～750.00	95.1～125	100	75～79.9	78	75～79.9	78	588	58	100	100	122	10.5	1個
200.1～250	220	750.01～	125.1～160	150	85～99.9	90	80～99.9	90	784	58	110	110	136	10.5	1個

通常単価(税別) (税込単価)	通常出荷日

13,725円 ( 15,098円 )	8日目
15,094円 ( 16,603円 )	8日目
20,675円 ( 22,743円 )	3日目
21,210円 ( 23,331円 )	在庫品1日目当日出荷可能
27,549円 ( 30,304円 )	17日目

詳細情報

基本情報

基本情報

トラック型。高張力材を採用。熱処理により、強度を2倍アップ。従来品に比べ1/3の力で旋回可能です。

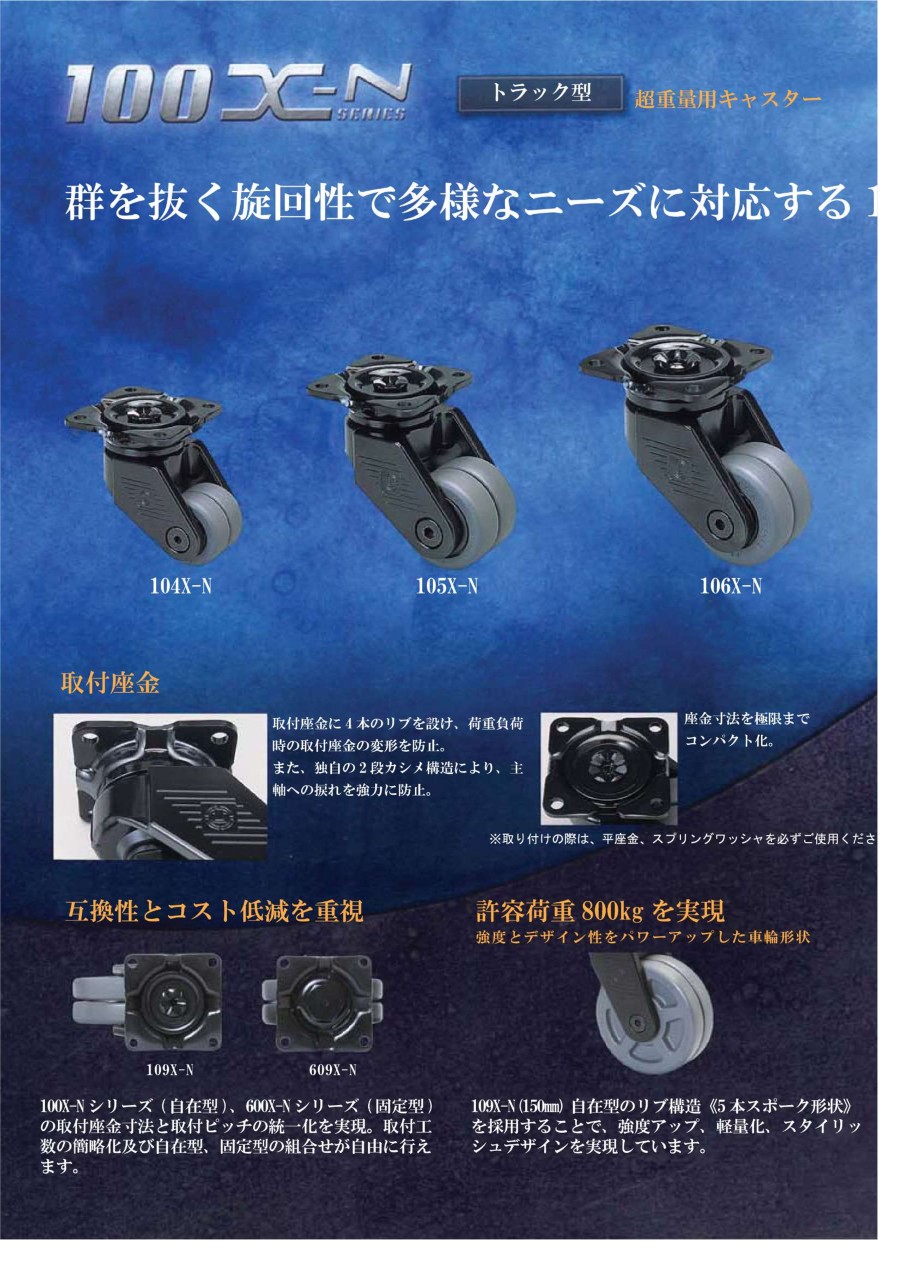

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
キャスタ　極重荷重用
動力による牽引も可能な極重荷重用キャスタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
