内村製作所（内村キャスター販売）

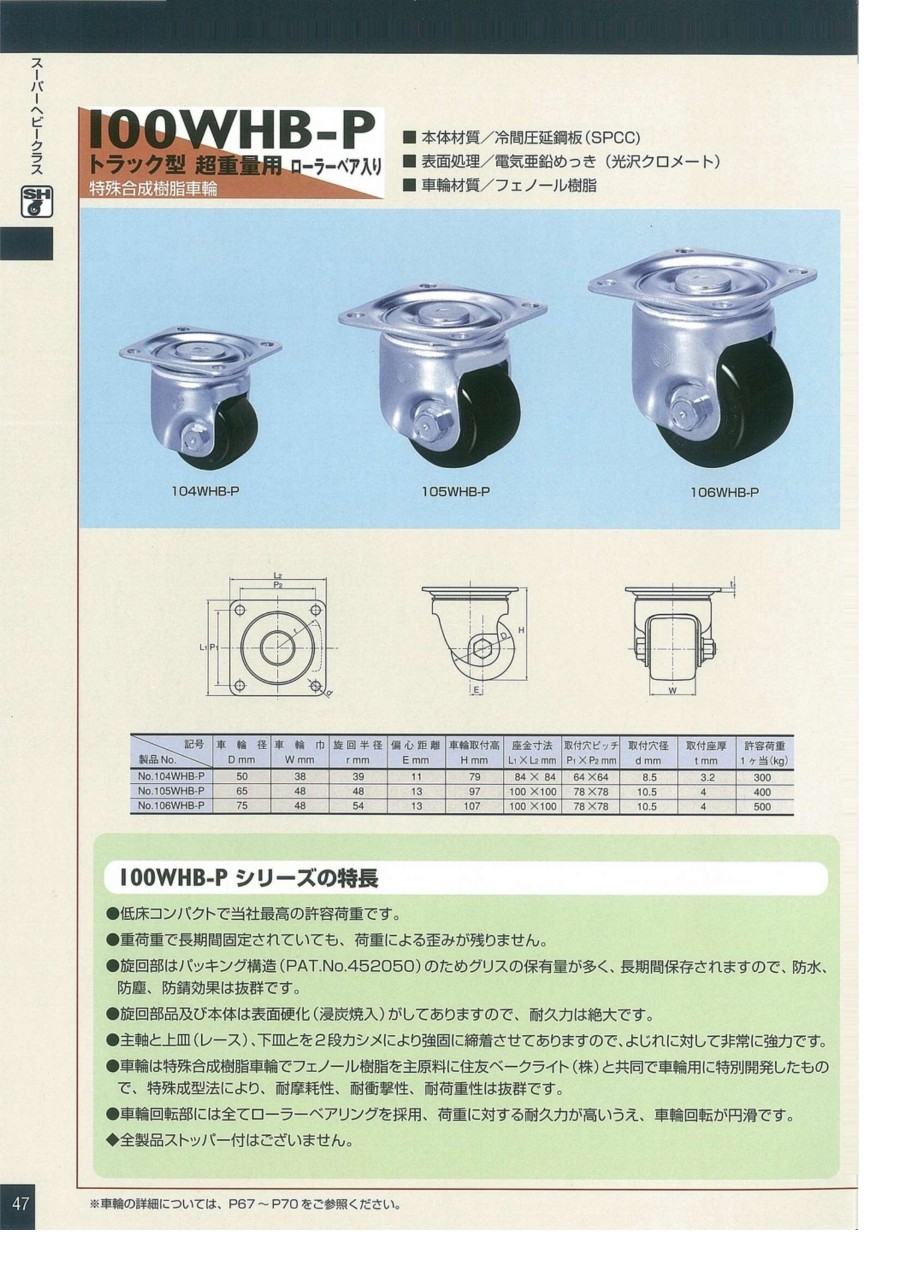

スーパーヘビークラス 100WHB-P トラック型 超重量用 ローラーベア入 特殊合成樹脂車輪

スーパーヘビークラス 100WHB-P トラック型 超重量用 ローラーベア入 特殊合成樹脂車輪
この商品のFAQをみる（1件）
通常単価(税別)
4,758円～7,861円
税込単価
5,234円～8,647円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スタンダードクラス 100 トラック型 合成ゴム車輪（パッキングキャスター）

内村製作所（内村キャスター販売）

スタンダードクラス 100 トラック型 合成ゴム車輪（パッキングキャスター）
0
通常価格(税別)： 673円 (税込価格：740円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヘビークラス100HB-Pトラック型重量用ローラーベア入り 特殊合成樹脂車輪（パッキングキャスター）

内村製作所（内村キャスター販売）

ヘビークラス100HB-Pトラック型重量用ローラーベア入り 特殊合成樹脂車輪（パッキングキャスター）
0
通常価格(税別)： 2,672円 (税込価格：2,939円)

通常出荷日：在庫品1日目

低床コンパクトで許容荷重が一番高いキャスター。【特長】・旋回部はパッキング構造...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
数量：

商品情報

外形図

スーパーヘビークラスキャスターの寸法図A
スーパーヘビークラスキャスターの寸法図
スーパーヘビークラスキャスターの寸法図

製品仕様

重荷重で長時間固定しても、荷重による歪みがない車輪

スーパーヘビークラスキャスターの外観

キャスター形状 : 自在プレート型
本体材質 : 冷間圧延鋼板（SPCC）
表面処理 : 電気亜鉛めっき（光沢クロメート）
車輪材質 : フェノール
その他 : ストッパー無し

スーパーヘビークラスキャスターの外観A

外観A

スーパーヘビークラスキャスターの外観B

外観B

規格表

型番車輪径
D mm		車輪巾
W mm		旋回半径
r mm		偏心距離
E mm		車輪取付高
H mm		座金寸法
L1×L2mm		取付穴ピッチ
P1×P2mm		取付穴径
d mm		取付座厚
t mm		許容荷重
1ヶ当（kg）
104WHB-P503839117984×8464×648.53.2300
105WHB-P6548481397100×10078×7810.54400
106WHB-P75485413107100×10078×7810.54500

型番リスト

表示件数
  • 1
    • 型番
    104WHB-P
    105WHB-P

    車輪取付高 H

    (mm)

    許容荷重【範囲選択】

    (daN)

    車輪径【範囲選択】

    (mm)

    車輪径 D

    (φ)

    取付穴ピッチ 長手方向【範囲選択】

    (mm)

    取付穴ピッチ 長手方向 P2

    (mm)

    取付穴ピッチ 短手方向【範囲選択】

    (mm)

    取付穴ピッチ 短手方向 P1

    (mm)

    許容荷重

    (daN)

    車輪巾 W

    (mm)

    寸法(長さ) L2

    (mm)

    寸法(幅) L1

    (mm)

    旋回半径 r

    (mm)

    取付穴径 d

    (mm)

    取付座厚 ｔ

    (mm)

    		最小発注数量
    79
    220.01～320.00
    ～50
    50
    55～64.9
    64
    60～64.9
    64
    294
    38
    84
    84
    39
    8.5
    3.2
    1個
    97
    320.01～485.00
    50.1～70
    65
    75～79.9
    78
    75～79.9
    78
    392
    48
    100
    100
    48
    10.5
    4
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,758円
    ( 5,234円 )
    在庫品1日目当日出荷可能
    7,861円
    ( 8,647円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    低床コンパクトで許容荷重が一番高いキャスター。
    【特長】
    ・旋回部はパッキング構造（PAT.No.452050）のためグリスの保有量が多い、長期間保存されますので、防水、防塵、防錆効果は抜群です。
    ・旋回部品及び本体は表面硬化（浸炭焼入）がしてありますので、耐久力は絶大です。
    ・主軸と上皿（レース）、下皿とを2段カシメにより強固に締着させてありますので、よじれに対して非常に強力です。
    ・車輪は特殊合成樹脂車輪でフェノール樹脂を主原料に住友ベークライトと共同で車輪用に特別開発したもの、特殊成型法により、耐摩耗性、耐衝撃性、耐荷重性は抜群です。
    ・車輪回転部には全てローラーベアリングを採用、荷重に対する耐久力が高いうえ、車輪回転が円滑です。
    【用途】
    ・重荷重で長期間固定されていても、荷重による歪みが残りません。
    ・長期間固定する重量機器に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スーパーヘビークラス 100WHB-P トラック型 超重量用 ローラーベア入 特殊合成樹脂車輪のレビュー
    4平均満足度：4.01件のレビュー
    外販装置の足場として使用
    4
    満足度：4.02018/06/27
    外販装置の足場として使用しています。他の類似品と比較して安価で許容荷重が高い点が気に入っており利用しています。車径の大き...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qどのようなシーンに適していますか？
    A
    ①搬入スペースの広さが変えられない場合。②全高が高すぎて筐体のバランスがとり辛い場合。③省スペース、省人数で筐体を動かしたい場合。
