スーパートルクシンクロベルトSTS S2M
- 通常単価(税別)
- 393円～724円
- 税込単価
- 432円～796円
高トルク伝動が可能なスーパートルクシンクロベルトSTS S2M形。【特長】・伝...
詳細情報を確認する商品情報
従来チェーンやギヤを使用していた高トルクと同期伝動が必要な用途に最適 STS S2M形

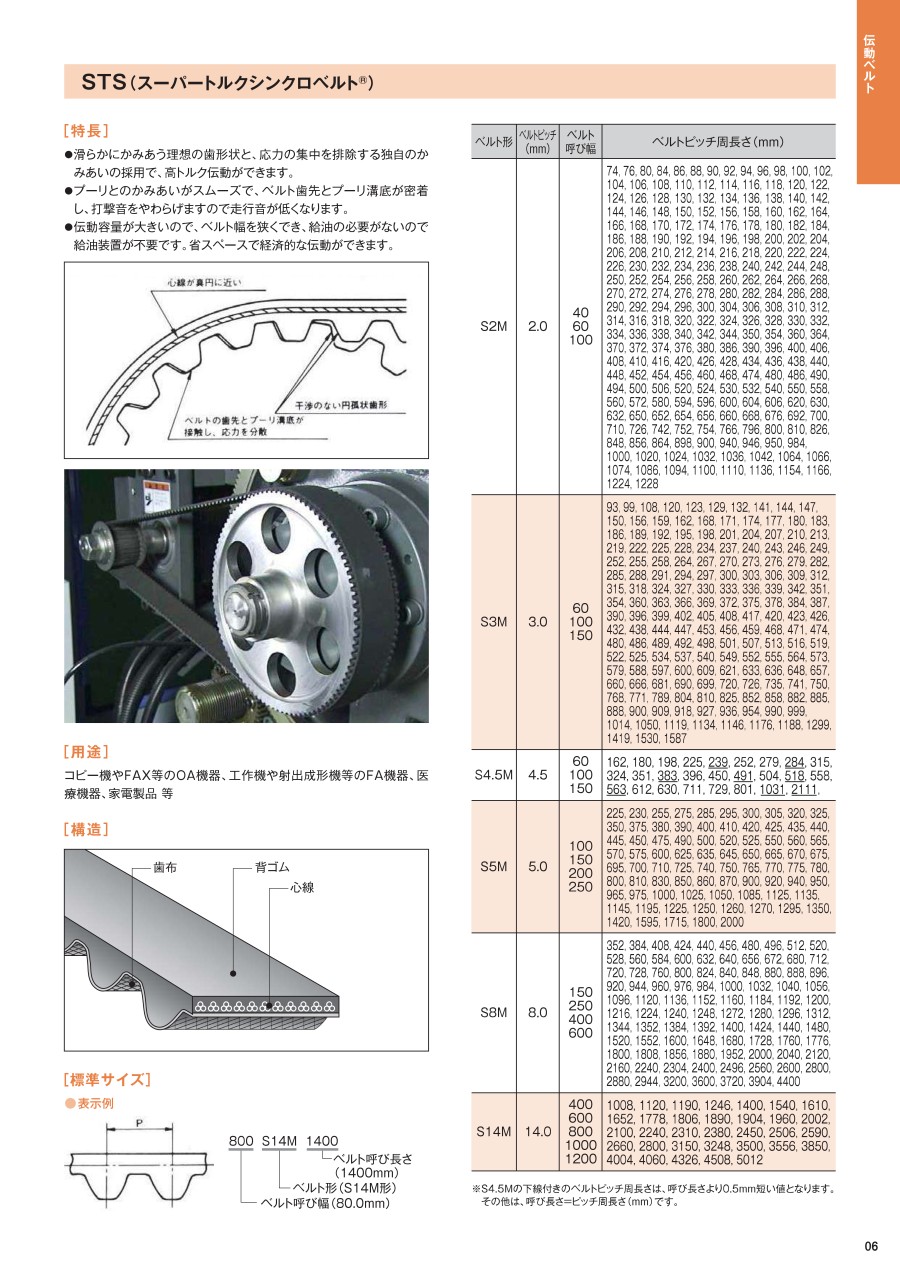

シンクロベルトの外形図
シンクロベルトの構造
標準サイズ
表示例
| ベルト形 | ベルトピッチ (mm) | ベルト 呼び幅 | ベルトピッチ周長さ（mm） |
|---|---|---|---|
| S2M | 2.0 | 40 60 100 | 74, 76, 80, 84, 86, 88, 90, 92, 94, 96, 98, 100, 102, 104, 106, 108, 110, 112, 114, 116, 118, 120, 122, 124, 126, 128, 130, 132, 134, 136, 138, 140, 142, 144, 146, 148, 150, 152, 156, 158, 160, 162, 164, 166, 168, 170, 172, 174, 176, 178, 180, 182, 184, 186, 188, 190, 192, 194, 196, 198, 200, 202, 204, 206, 208, 210, 212, 214, 216, 218, 220, 222, 224, 226, 230, 232, 234, 236, 238, 240, 242, 244, 248, 250, 252, 254, 256, 258, 260, 262, 264, 266, 268, 270, 272, 274, 276, 278, 280, 282, 284, 286, 288, 290, 292, 294, 296, 300, 304, 306, 308, 310, 312, 314, 316, 318, 320, 322, 324, 326, 328, 330, 332, 334, 336, 338, 340, 342, 344, 350, 354, 360, 364, 370, 372, 374, 376, 380, 386, 390, 396, 400, 406, 408, 410, 416, 420, 426, 428, 434, 436, 438, 440, 448, 452, 454, 456, 460, 468, 474, 480, 486, 490, 494, 500, 506, 520, 524, 530, 532, 540, 550, 558, 560, 572, 580, 594, 596, 600, 604, 606, 620, 630, 632, 650, 652, 654, 656, 660, 668, 676, 692, 700, 710, 726, 742, 752, 754, 766, 796, 800, 810, 826, 848, 856, 864, 898, 900, 940, 946, 950, 984, 1000, 1020, 1024, 1032, 1036, 1042, 1064, 1066, 1074, 1086, 1094, 1100, 1110, 1136, 1154, 1166, 1224, 1228 |
開発秘話
お客様でご使用される機械に対応する為の豊富な長さのご用意と、設計面のサービスを実施しています。また専用のプーリも品揃えがございます。
詳細情報
基本情報
高トルク伝動が可能なスーパートルクシンクロベルトSTS S2M形。
【特長】
・伝動能力が高い為、ベルト幅を従来の歯付ベルトと比較すると30％～40％狭くすることが可能。
・合成ゴムを使用しており、優秀な耐油、耐熱性をもつタイミングベルト。
・豊富な長さを用意。
・位置決め精度が優れており、往復用途の使用に最適。
・滑らかにかみあう理想の歯形状と応力の集中を排除する独自のかみあいの採用で高トルク伝動が可能。
【用途】
・小ピッチの為、精密機械など（ATM、プリンター）に最適。
カタログ
