オイルポット窓 N型 反射板ナシ（ネジ込み式）
閲覧中の商品と併せてご検討ください
－閉じる
N-01の仕様・寸法情報
種類
丸形タイプ
丸形タイプ種類
ネジ込み式
レベル視認用付加機能
なし
その他付加機能
なし
丸形タイプ 取付ネジ径
[G1/4] PF1/4
本体材質
[樹脂] 超硬質特殊合成樹脂
最高使用温度(℃)
100
レベル視認用機能詳細
反射板なし
寸法A(mm)
22
トラスココード
102-9339
商品情報

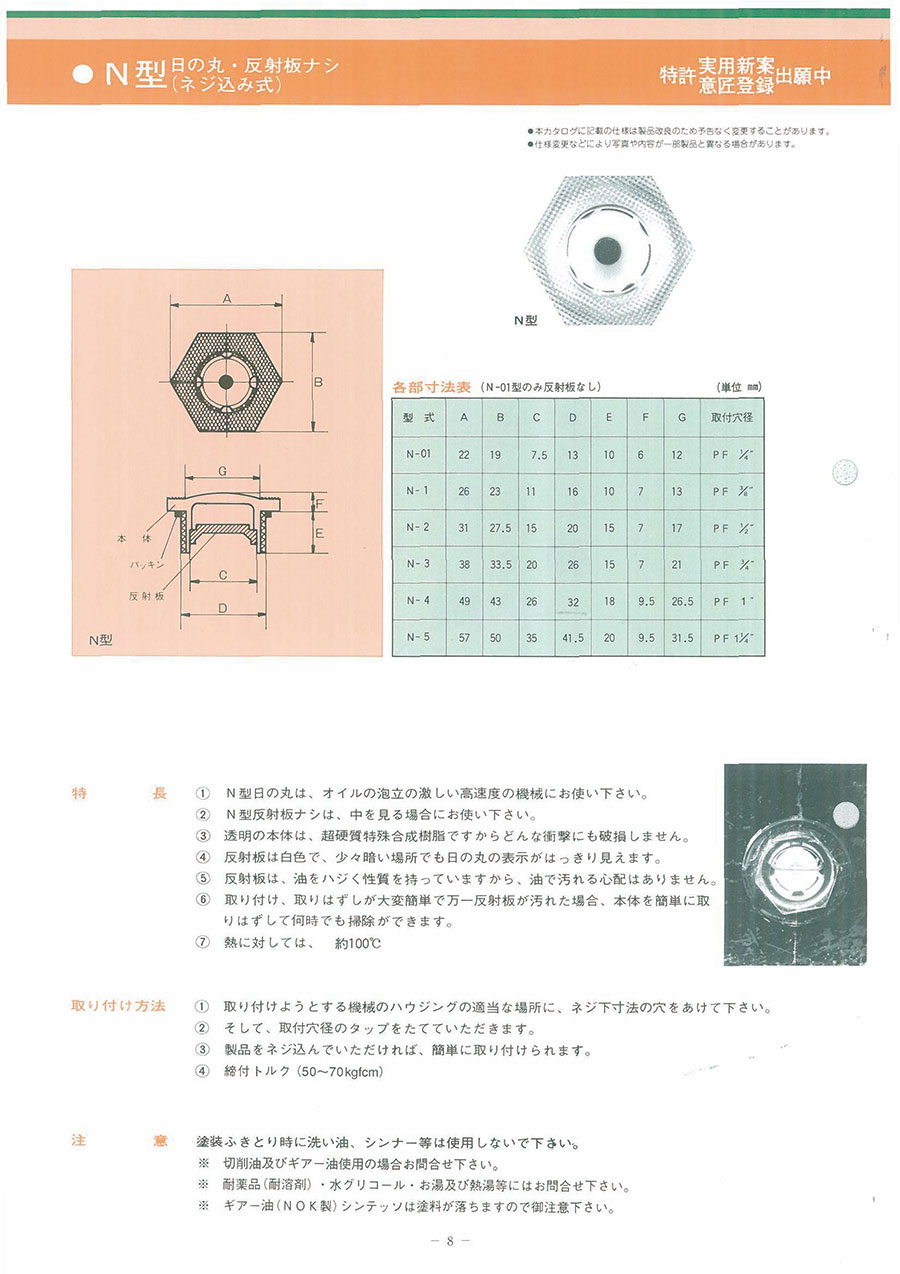

外形図
規格表
使用例
取り付け方法
- （1）取り付けようとする機械のハウジングの適当な場所に、ネジ下寸法の穴をあけて下さい。
- （2）そして、取付穴径のタップをたてていただきます。
- （3）製品をネジ込んでいただければ、簡単に取り付けられます。
- （4）締付トルク（50～70kgf・cm）
注意・禁止事項
塗装ふきとり時に洗い油、シンナー等は使用しないで下さい。
- ※切削油及びギアー油使用の場合光宝興産社へお問合せ下さい。
- ※耐薬品（耐溶剤）・水グリコール・お湯及び熱湯等は光宝興産社へお問合せ下さい。
- ※ギアー油（NOK製）シンテッソは塗料が落ちますので御注意下さい。
詳細情報
基本情報
【特長】
・N型反射板ナシは、中を見る場合にお使いください。
・透明の本体は、超硬質特殊合成樹脂ですからどんな衝撃にも破損しません。
・取り付け、取はずしが大変簡単で万一反射板が汚れた場合、本体を簡単に取りはずして何時でも掃除ができます。
・熱に対しては、100℃。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。オイルポット窓 N型 反射板ナシ（ネジ込み式）の型番N-01のページです。
型番N-01に関する仕様情報を記載しております。
