岩田製作所

クサビカラー 3穴付

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,117円～6,584円

税込単価: 1,229円～7,242円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

通常出荷日：在庫品1日目

【特長】・特殊形状のクサビにより少ない力で締め付け可能。・端面の穴を利用してブ...

締結方法
くさび
仕様
側面取付穴付
肉厚
スタンダードタイプ
側面加工
3穴

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

※端面の溝にある側を対象物にあててご使用ください。

製品仕様

材質記号	材質／表面処理	付属品
C	鉄 S45C／黒染め	クサビ（SUS304／モリブデンコート）1個六角穴付ボルト（SCM435／黒染め）1本
S	ステンレス SUS304	クサビ（SUS304）1個六角穴付ボルト（SUSXM7）1本

SUS304 外観

規格表

型番 □：材質記号	内径 φB	幅 L	外径 φD	横穴		φd	X	締付ネジ M
型番 □：材質記号	内径 φB	幅 L	外径 φD	φS	P.C.D	φd	X	締付ネジ M
SCK1015□P3	10	15	35	4.5	24	12.1	9.5	M6×18
SCK1215□P3	12	15	38	5.5	24	12.1	10.5	M6×18
SCK1515□P3	15	15	40	6.6	28	12.1	12	M6×18
SCK1615□P3	16	15	42	6.6	28	12.1	12	M6×18
SCK2015□P3	20	15	46	6.6	34	12.1	14	M6×20
SCK2515□P3	25	15	50	6.6	38	12.1	16.5	M6×20
SCK3015□P3	30	15	56	6.6	44	12.1	19	M6×25
SCK3520□P3	35	20	65	6.6	48	14.1	22.5	M6×35
SCK4020□P3	40	20	70	6.6	56	14.1	25	M6×35
SCK5020□P3	50	20	85	6.6	68	14.1	29.5	M6×35

型番リスト

表示件数

型番

内径 B

(mm)

外径 D

(mm)

材質

表面処理有無

材質

表面処理

RoHS?

最小発注数量

10	35	鉄	表面処理あり	スチール	黒染め	10	2個
10	35	ステンレス	表面処理なし	ステンレス	なし	10	1個
12	38	鉄	表面処理あり	スチール	黒染め	10	2個
12	38	ステンレス	表面処理なし	ステンレス	なし	10	1個
15	40	ステンレス	表面処理なし	ステンレス	なし	10	1個
16	42	鉄	表面処理あり	スチール	黒染め	10	2個
16	42	ステンレス	表面処理なし	ステンレス	なし	10	1個
20	46	鉄	表面処理あり	スチール	黒染め	10	2個
20	46	ステンレス	表面処理なし	ステンレス	なし	10	1個
25	50	ステンレス	表面処理なし	ステンレス	なし	10	1個
30	56	鉄	表面処理あり	スチール	黒染め	10	1個
30	56	ステンレス	表面処理なし	ステンレス	なし	10	1個
35	65	鉄	表面処理あり	スチール	黒染め	10	1個
35	65	ステンレス	表面処理なし	ステンレス	なし	10	1個
40	70	鉄	表面処理あり	スチール	黒染め	10	1個
40	70	ステンレス	表面処理なし	ステンレス	なし	10	1個
50	85	鉄	表面処理あり	スチール	黒染め	10	1個
50	85	ステンレス	表面処理なし	ステンレス	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,117円 ( 1,229円 )	在庫品1日目当日出荷可能
1,773円 ( 1,950円 )	在庫品1日目当日出荷可能
1,193円 ( 1,312円 )	5日目
1,813円 ( 1,994円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
1,219円 ( 1,341円 )	5日目
1,890円 ( 2,079円 )	在庫品1日目当日出荷可能
1,405円 ( 1,546円 )	在庫品1日目当日出荷可能
2,400円 ( 2,640円 )	在庫品1日目当日出荷可能
2,639円 ( 2,903円 )	在庫品1日目当日出荷可能
1,725円 ( 1,898円 )	在庫品1日目当日出荷可能
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能
1,890円 ( 2,079円 )	在庫品1日目当日出荷可能
3,529円 ( 3,882円 )	在庫品1日目当日出荷可能
2,103円 ( 2,313円 )	在庫品1日目当日出荷可能
4,914円 ( 5,405円 )	在庫品1日目当日出荷可能
2,927円 ( 3,220円 )	在庫品1日目当日出荷可能
6,584円 ( 7,242円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・特殊形状のクサビにより少ない力で締め付け可能。
・端面の穴を利用してブラケットの取り付けや、セットカラーの固定ができます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

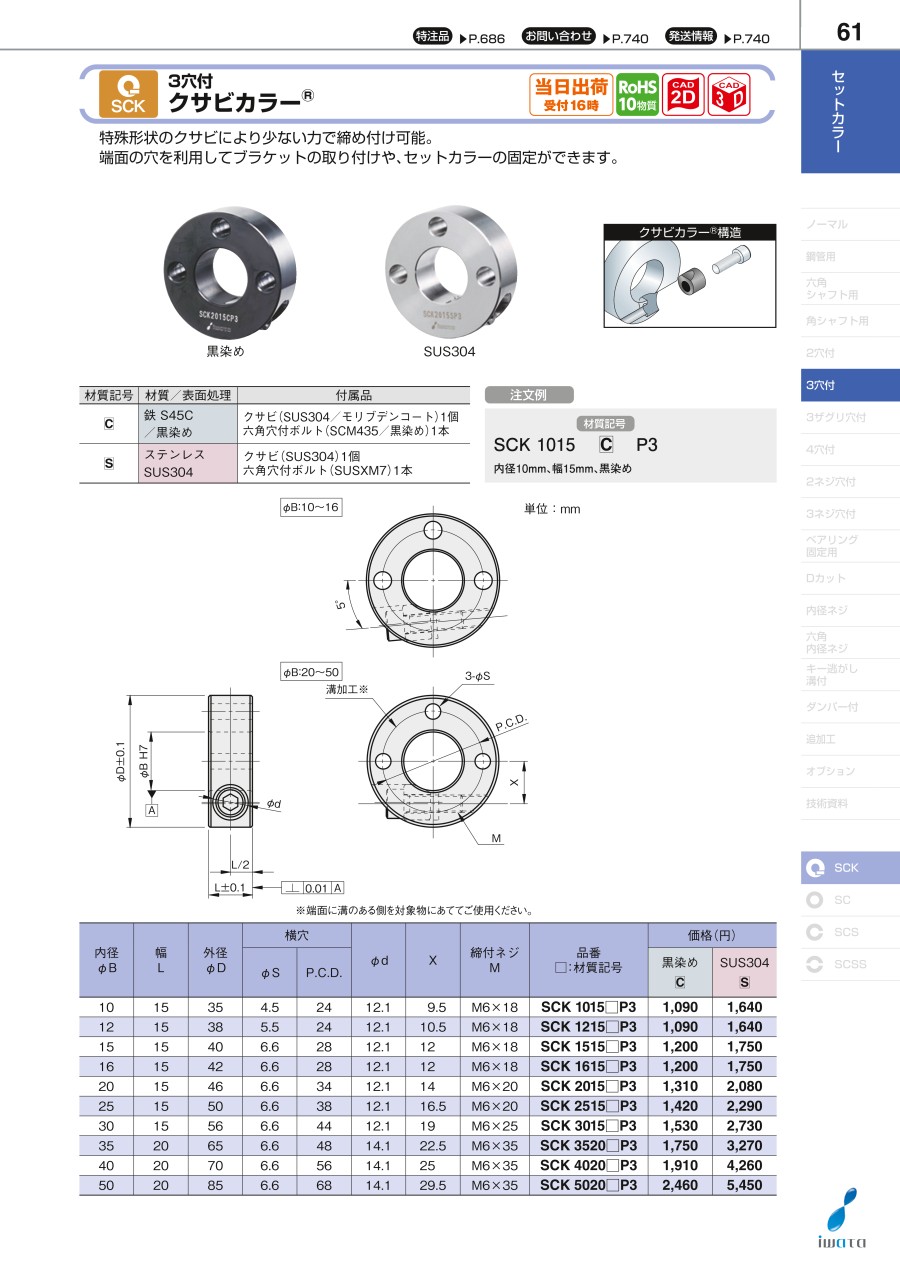

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
