岩田製作所

スタンダードスリットカラー 3穴付

Name: スタンダードスリットカラー 3穴付
Brand: 岩田製作所
SKU: 221004989364
Rating: 4.8 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（6件）

通常単価(税別): 713円～5,737円

税込単価: 784円～6,311円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

スタンダードセットカラーノーマル

4.8

通常価格(税別)： 170円 (税込価格：187円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

岩田製作所

スタンダードスリットカラー（R）ノーマル

4.6

通常価格(税別)： 590円 (税込価格：649円)

通常出荷日：在庫品1日目

【特長】・スリット構造により、シャフトを傷つけることなく締め付けができます。・...

詳細情報を確認する

締結方法
スリット
仕様
側面取付穴付
肉厚
スタンダードタイプ
側面加工
3穴

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

黒染め

SUS304

材質記号	材質 / 表面処理	付属品
C	鉄 S45C / 黒染め	六角穴付ボルト（黒染め）1本
S	ステンレス SUS304	六角穴付ボルト（SUSXM7）1本

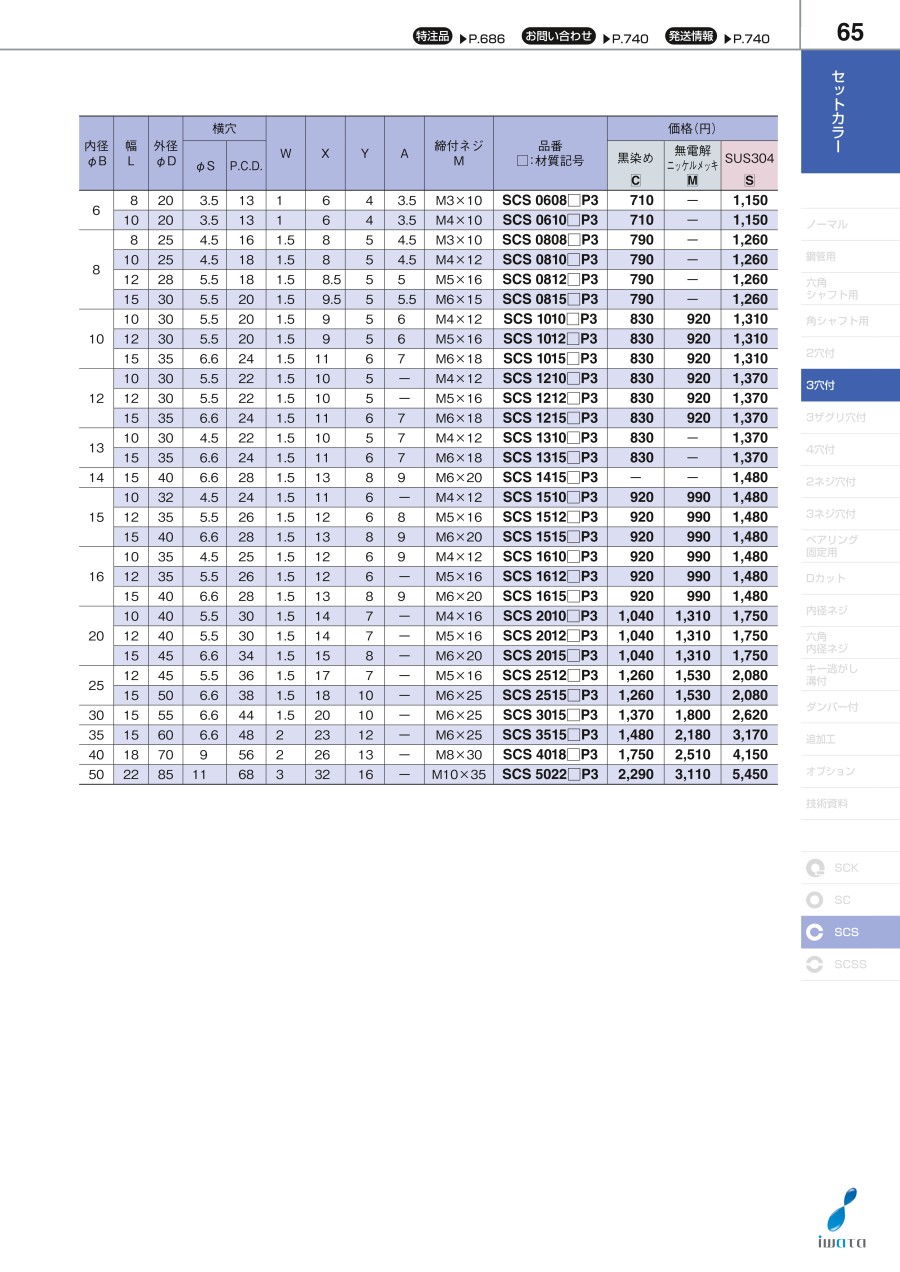

規格表

選定サポート情報

型番リスト

表示件数

型番

内径 B

(mm)

幅 L

(mm)

外径 D

(mm)

材質

表面処理有無

表面処理

材質詳細

RoHS?

最小発注数量

6	8	20	鉄	表面処理あり	黒染め	S45C	10	2個
6	8	20	ステンレス	表面処理なし	なし	SUS304	10	2個
6	10	20	鉄	表面処理あり	黒染め	S45C	10	2個
6	10	20	ステンレス	表面処理なし	なし	SUS304	10	2個
8	8	25	鉄	表面処理あり	黒染め	S45C	10	2個
8	10	25	鉄	表面処理あり	黒染め	S45C	10	2個
8	10	25	ステンレス	表面処理なし	なし	SUS304	10	2個
8	12	28	鉄	表面処理あり	黒染め	S45C	10	2個
8	12	28	ステンレス	表面処理なし	なし	SUS304	10	2個
8	15	30	鉄	表面処理あり	黒染め	S45C	10	2個
8	15	30	ステンレス	表面処理なし	なし	SUS304	10	2個
10	10	30	鉄	表面処理あり	黒染め	S45C	10	2個
10	10	30	ステンレス	表面処理なし	なし	SUS304	10	2個
10	12	30	鉄	表面処理あり	黒染め	S45C	10	2個
10	12	30	ステンレス	表面処理なし	なし	SUS304	10	1個
10	15	35	鉄	表面処理あり	黒染め	S45C	10	2個
10	15	35	ステンレス	表面処理なし	なし	SUS304	10	1個
12	10	30	鉄	表面処理あり	黒染め	S45C	10	2個
12	12	30	鉄	表面処理あり	黒染め	S45C	10	2個
12	12	30	ステンレス	表面処理なし	なし	SUS304	10	1個
12	15	35	鉄	表面処理あり	黒染め	S45C	10	2個
12	15	35	ステンレス	表面処理なし	なし	SUS304	10	1個
13	10	30	鉄	表面処理あり	黒染め	S45C	10	2個
13	10	30	ステンレス	表面処理なし	なし	SUS304	10	2個
13	15	35	鉄	表面処理あり	黒染め	S45C	10	2個
13	15	35	ステンレス	表面処理なし	なし	SUS304	10	2個
14	15	40	ステンレス	表面処理なし	なし	SUS304	10	1個
15	10	32	鉄	表面処理あり	黒染め	S45C	10	2個
15	10	32	ステンレス	表面処理なし	なし	SUS304	10	1個
15	12	35	鉄	表面処理あり	黒染め	S45C	10	2個
15	12	35	ステンレス	表面処理なし	なし	SUS304	10	1個
15	15	40	鉄	表面処理あり	黒染め	S45C	10	2個
15	15	40	ステンレス	表面処理なし	なし	SUS304	10	1個
16	10	35	鉄	表面処理あり	黒染め	S45C	10	2個
16	10	35	ステンレス	表面処理なし	なし	SUS304	10	1個
16	12	35	鉄	表面処理あり	黒染め	S45C	10	2個
16	12	35	ステンレス	表面処理なし	なし	SUS304	10	1個
16	15	40	鉄	表面処理あり	黒染め	S45C	10	2個
16	15	40	ステンレス	表面処理なし	なし	SUS304	10	1個
20	10	40	鉄	表面処理あり	黒染め	S45C	10	2個
20	10	40	ステンレス	表面処理なし	なし	SUS304	10	1個
20	12	40	鉄	表面処理あり	黒染め	S45C	10	2個
20	12	40	ステンレス	表面処理なし	なし	SUS304	10	1個
20	15	45	鉄	表面処理あり	黒染め	S45C	10	2個
25	12	45	鉄	表面処理あり	黒染め	S45C	10	2個
25	12	45	ステンレス	表面処理なし	なし	SUS304	10	1個
25	15	50	鉄	表面処理あり	黒染め	S45C	10	2個
25	15	50	ステンレス	表面処理なし	なし	SUS304	10	1個
30	15	55	鉄	表面処理あり	黒染め	S45C	10	1個
30	15	55	ステンレス	表面処理なし	なし	SUS304	10	1個
35	15	60	鉄	表面処理あり	黒染め	S45C	10	1個
35	15	60	ステンレス	表面処理なし	なし	SUS304	10	1個
40	18	70	鉄	表面処理あり	黒染め	S45C	10	1個
40	18	70	ステンレス	表面処理なし	なし	SUS304	10	1個
50	22	85	鉄	表面処理あり	黒染め	S45C	10	1個
50	22	85	ステンレス	表面処理なし	なし	SUS304	10	1個

通常単価(税別) (税込単価)	通常出荷日

713円 ( 784円 )	5日目
1,154円 ( 1,269円 )	5日目
756円 ( 832円 )	在庫品1日目当日出荷可能
1,154円 ( 1,269円 )	5日目
794円 ( 873円 )	在庫品1日目当日出荷可能
794円 ( 873円 )	在庫品1日目当日出荷可能
1,267円 ( 1,394円 )	5日目
794円 ( 873円 )	在庫品1日目当日出荷可能
1,267円 ( 1,394円 )	5日目
830円 ( 913円 )	在庫品1日目当日出荷可能
1,267円 ( 1,394円 )	5日目
884円 ( 972円 )	在庫品1日目当日出荷可能
1,373円 ( 1,510円 )	在庫品1日目当日出荷可能
832円 ( 915円 )	5日目
1,612円 ( 1,773円 )	在庫品1日目当日出荷可能
884円 ( 972円 )	在庫品1日目当日出荷可能
1,538円 ( 1,692円 )	在庫品1日目当日出荷可能
884円 ( 972円 )	在庫品1日目当日出荷可能
884円 ( 972円 )	在庫品1日目当日出荷可能
1,615円 ( 1,777円 )	在庫品1日目当日出荷可能
925円 ( 1,018円 )	在庫品1日目当日出荷可能
1,517円 ( 1,669円 )	在庫品1日目当日出荷可能
832円 ( 915円 )	在庫品1日目当日出荷可能
1,377円 ( 1,515円 )	在庫品1日目当日出荷可能
925円 ( 1,018円 )	在庫品1日目当日出荷可能
1,377円 ( 1,515円 )	在庫品1日目当日出荷可能
1,751円 ( 1,926円 )	在庫品1日目当日出荷可能
982円 ( 1,080円 )	在庫品1日目当日出荷可能
1,573円 ( 1,730円 )	在庫品1日目当日出荷可能
982円 ( 1,080円 )	在庫品1日目当日出荷可能
1,671円 ( 1,838円 )	在庫品1日目当日出荷可能
982円 ( 1,080円 )	在庫品1日目当日出荷可能
1,671円 ( 1,838円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	在庫品1日目当日出荷可能
1,573円 ( 1,730円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
1,028円 ( 1,131円 )	5日目
1,751円 ( 1,926円 )	在庫品1日目当日出荷可能
1,109円 ( 1,220円 )	4日目
1,929円 ( 2,122円 )	在庫品1日目当日出荷可能
1,109円 ( 1,220円 )	5日目
2,052円 ( 2,257円 )	在庫品1日目当日出荷可能
1,163円 ( 1,279円 )	在庫品1日目当日出荷可能
1,347円 ( 1,482円 )	5日目
2,190円 ( 2,409円 )	5日目
1,413円 ( 1,554円 )	5日目
2,229円 ( 2,452円 )	在庫品1日目当日出荷可能
1,566円 ( 1,723円 )	在庫品1日目当日出荷可能
2,905円 ( 3,196円 )	在庫品1日目当日出荷可能
1,671円 ( 1,838円 )	在庫品1日目当日出荷可能
3,605円 ( 3,966円 )	5日目
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
4,438円 ( 4,882円 )	在庫品1日目当日出荷可能
2,566円 ( 2,823円 )	在庫品1日目当日出荷可能
5,737円 ( 6,311円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・スリット構造により、シャフトを傷つけることなく締め付けができます。
・端面の穴を利用してブラケットの取り付けや、セットカラーの固定ができます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
