02シリーズスタック弁 取付ボルト （六角穴）【4個入り】
- 通常単価(税別)
- 474円～2,656円
- 税込単価
- 521円～2,922円
通常出荷日：9日目
スタック弁、スタックブロックを取付けるボルトは、その積み上げ高さ（ℓh）に応じて選定してください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 型番 | 積層段数 | 積層寸法 lh（mm） | 六角穴付ボルト |
|---|---|---|---|
| HB100 | 0 | 0 | M5×45 |
| HB101 | 1 | 40 | M5×85 |
| HB102 | 2 | 80 | M5×125 |
| HB103 | 3 | 120 | M5×165 |
| HB104 | 4 | 160 | M5×205 |
- 左記型番は、ボルト4本で一式となります。
- 積層段数0は、電磁操作弁のみ（スタック弁の積層は無し）の場合です。
選定サポート情報
スタック弁、スタックブロック（一部を除く）の厚みは、すべて40mmに統一していますので、積み上げ段数が同じであれば、同一形式のボルトになります。
取付ボルトの締付トルク
- 6～8N・m{60～80kgf・cm}

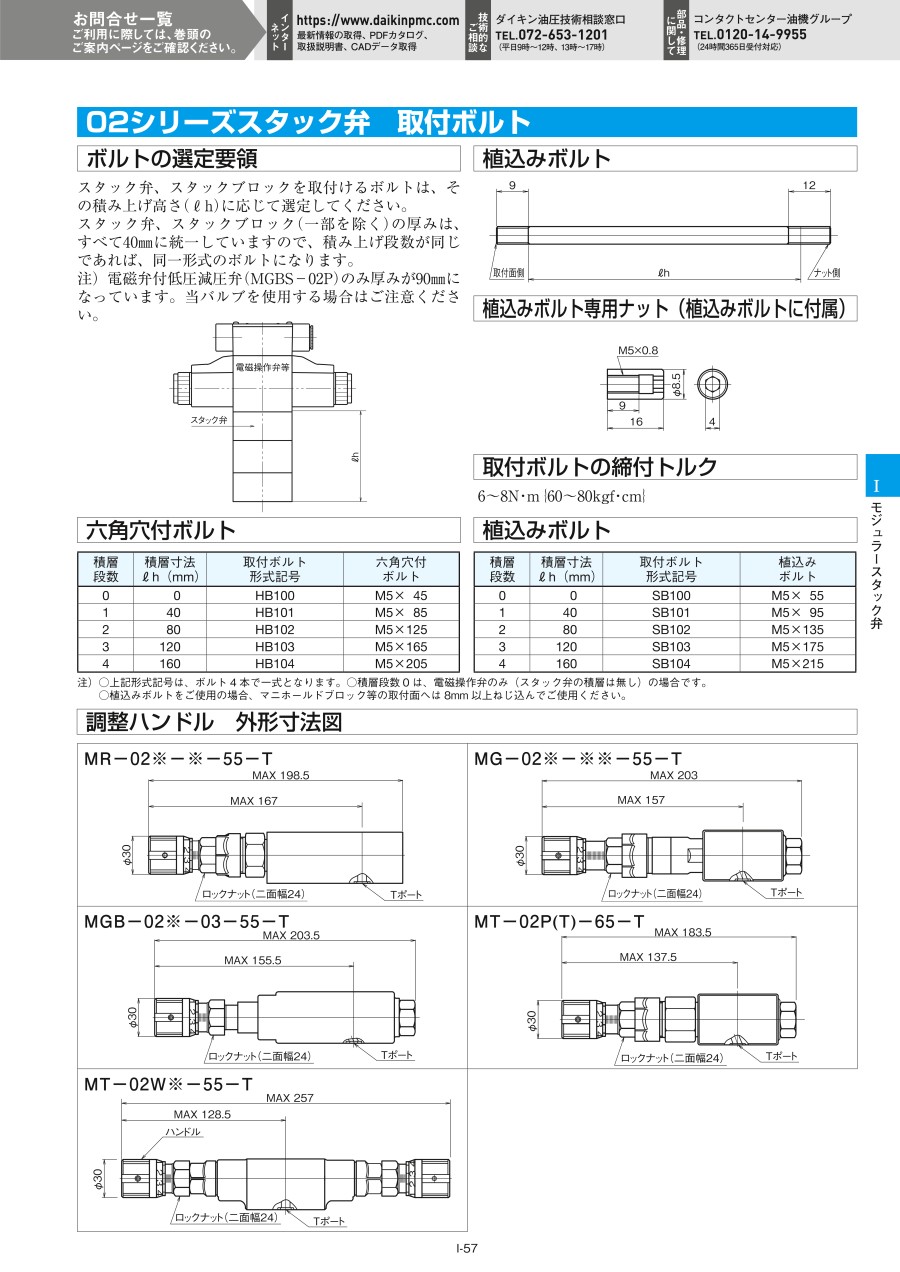

カタログ
