電磁操作弁 Kシリーズ

外形図

KSO-G02

ダブルソレノイド〔C,N,D形〕

シングルソレノイド〔A形〕

シングルソレノイド〔B形〕

KSO-G03

ダブルソレノイド〔C,D形〕

シングルソレノイド〔A形〕

シングルソレノイド〔B形〕

製品仕様

質量（kg）

注）質量（ ）内は、P型

規格表

注）スプール形式・作動方式が5C、66C、51Cの最高使用圧力は、25MPa{250kgf/cm²}です。

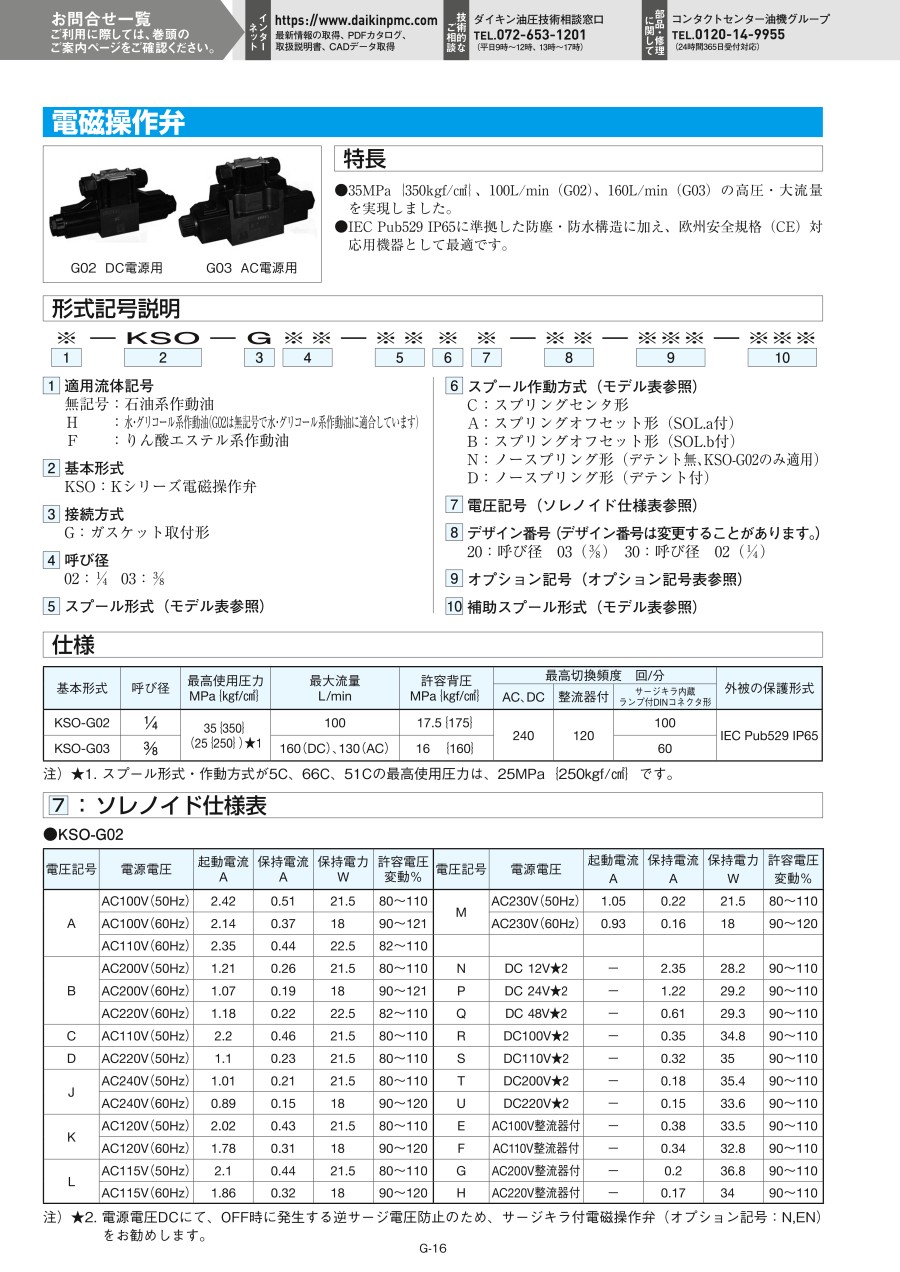

型式表示方法

形式記号説明

技術情報

断面構造図

●KSO-G02

KSO-G02-※※C※-30

シール部品一覧表

●KSO-G03

KSO-G03-※※C※-20

KSO-G03-※※C※-20-E

品番	名称	個数	部品仕様
16	Oリング	5	AS568-014（NBR, Hs90）
17	Oリング	2	AS568-022（NBR, Hs90）
18	Oリング	4	JIS B 2401 1A P4
19	Oリング	1	JIS B 2401 1A P5
20	Oリング	2	S 26（NBR, Hs70）メーカー：NOK

使用方法

結線要綱

• 端子箱銘板を取り外した状態を示します。
• アース端子はオプションです（オプション記号: E、EN、ENR）
• 結線を行う時は、電源を切ってから行ってください。
• 圧着端子は、M3用を使用してください。
• ダブルソレノイドタイプの場合は、結線を容易にするため、COM用渡り金具がついていますので、端子（3）、（4）のいずれかー方に結線すればご使用になれます。
• 端子ねじ（M3）は、0.34～0.51N・m{3.4～5.1kgf・cm}の締付トルクで締め付けてください。
• DCソレノイドの場合も、極性はありません。

注意・禁止事項

取扱い

• ソレノイド結線要領（ACソレノイド）
  ソレノイドは、50、60Hz共通です。
• ドレン
  タンクポートに油流れのないスプール形式・作動方式（20A、20B、20N、20D）を使用するときは、タンクポートにドレン配管をしてください。
• 固定絞り
  ○P、A、B、Tポートには、固定絞りが挿入可能です。ただし、絞りを装着する場合は、絞り前後の差圧が'21MPa{210kgf/cm²}以下になるようにしてください。
  ○タンクポートに固定絞りを挿入する場合は、タンクポート背圧が許容背圧以下になるようにしてください。
• 手動ピン操作力
  手動ピン操作力は、タンクラインの背圧により変化します。
