チェック弁付小形絞り弁
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
TSC-G01の仕様・寸法情報
最高使用圧力Mpa{kgf/cm2}
7{70}
呼び径
1/8B(6A)
チェック弁クラッキング圧力Mpa{kgf/cm2}
0.1{1}
接続方式
ガスケット取付形
商品情報
外形図
製品仕様
製品仕様
| 型番 | 呼び径 | 最高使用圧力 MPa {kgf/cm2} | 最大制御流量 L/min | チェック弁 クラッキング圧力 MPa {kgf/cm2} | 質量 kg |
|---|---|---|---|---|---|
| TSC-G01-11 | 1/8 | 7 {70} | 性能曲線参照 | 0.1 {1} | 0.2 |
| TSC-T01 | 0.08 {0.8} | 0.1 |
付属品
| 六角穴付ボルト | 本数 | 締付トルク N・m{kgf・cm} |
|---|---|---|
| M5×22 | 2 | 5.5～7.5{55～75} |
性能曲線（粘度：32mm2/s {cSt}）
断面構造図

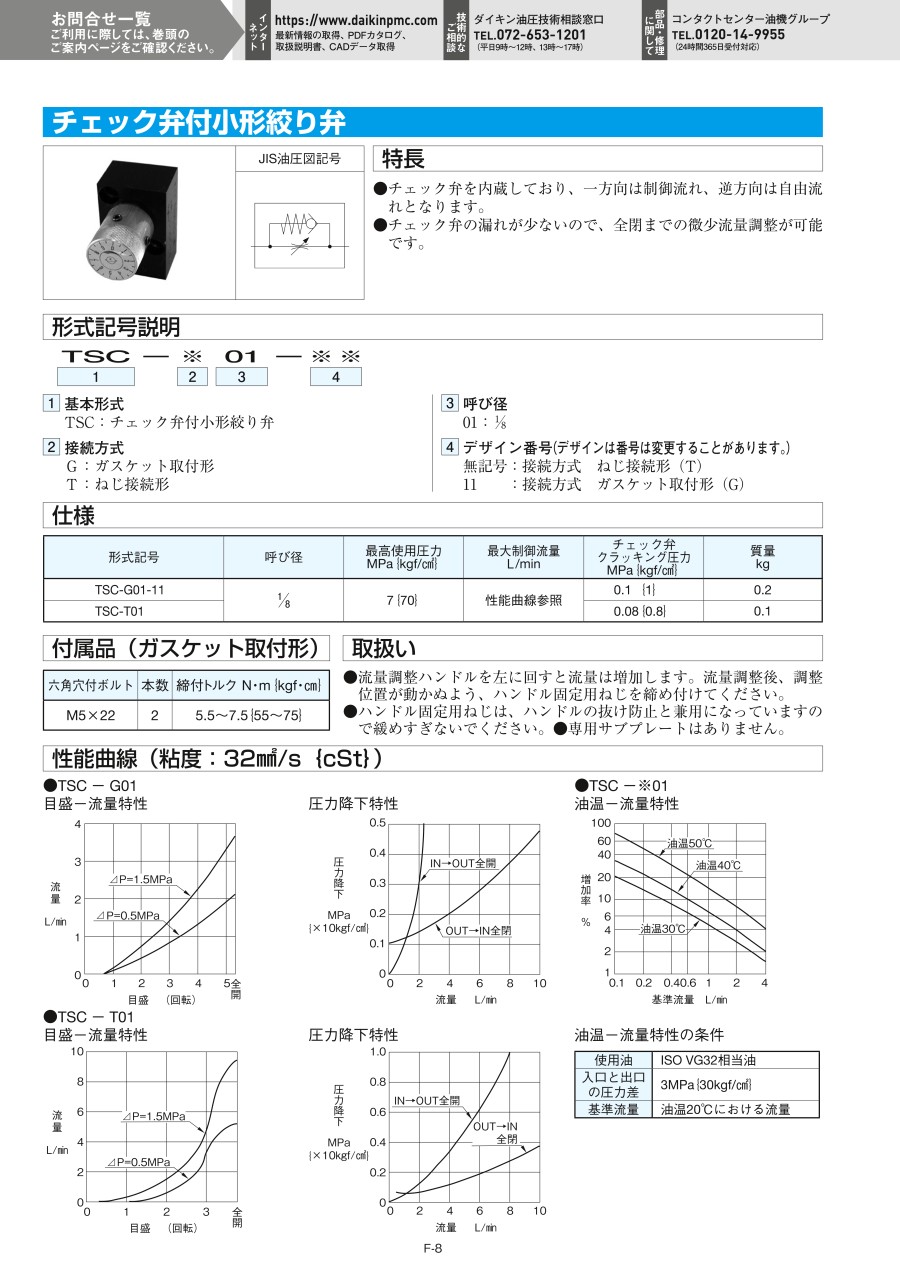

カタログ
チェック弁付小形絞り弁の型番TSC-G01のページです。
型番TSC-G01に関する仕様情報を記載しております。
