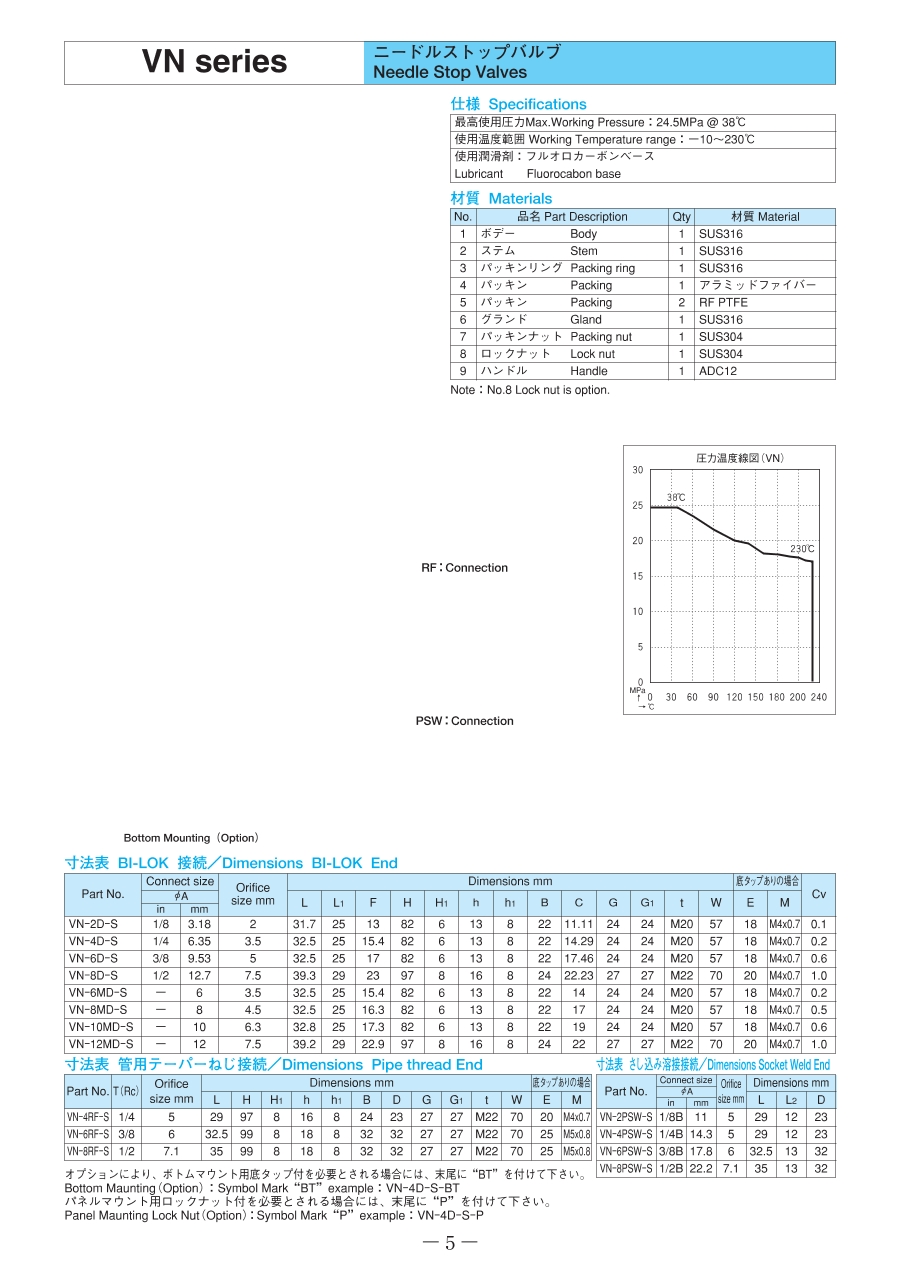

ニードルストップバルブ VNシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 14,746円～23,939円特別価格
- 税込単価
- 16,221円～26,333円特別価格
汎用型のストップバルブ（VNシリーズ）。【特長】・24.5MPaまでの最高使用...
詳細情報を確認する未確定：候補が13型番あります。
商品情報
外形図
RF：接続部
PSW：接続部
下部の取付部
製品仕様
材質表
| 品番 | 名称 | 数量 | 材質 |
|---|---|---|---|
| 1 | ボディ | 1 | SUS316 |
| 2 | ステム | 1 | SUS316 |
| 3 | パッキンリング | 1 | SUS316 |
| 4 | パッキン | 1 | アラミッドファイバー |
| 5 | パッキン | 2 | RF PTFE |
| 6 | グランド | 1 | SUS316 |
| 7 | パッキンナット | 1 | SUS304 |
| 8 | ロックナット | 1 | SUS304 |
| 9 | ハンドル | 1 | ADC12 |
規格表
寸法表 BI-LOK 接続
| 型番 | 接続サイズ | オリフィスサイズ（mm） | （mm） | 底タップありの場合 | Cv | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φA | L | L1 | F | H | H1 | h | h1 | B | C | G | G1 | t | W | E | M | ||||
| in | mm | ||||||||||||||||||
| VN-4D-S | 1/4 | 6.35 | 3.5 | 32.5 | 25 | 15.4 | 82 | 6 | 13 | 8 | 22 | 14.29 | 24 | 24 | M20 | 57 | 18 | M4×0.7 | 0.2 |
| VN-6D-S | 3/8 | 9.53 | 5 | 32.5 | 25 | 17 | 82 | 6 | 13 | 8 | 22 | 17.46 | 24 | 24 | M20 | 57 | 18 | M4×0.7 | 0.6 |
| VN-8D-S | 1/2 | 12.7 | 7.5 | 39.3 | 29 | 23 | 97 | 8 | 16 | 8 | 24 | 22.23 | 27 | 27 | M22 | 70 | 20 | M4×0.7 | 1.0 |
| VN-6MD-S | - | 6 | 3.5 | 32.5 | 25 | 15.4 | 82 | 6 | 13 | 8 | 22 | 14 | 24 | 24 | M20 | 57 | 18 | M4×0.7 | 0.2 |
| VN-8MD-S | - | 8 | 4.5 | 32.5 | 25 | 16.3 | 82 | 6 | 13 | 8 | 22 | 17 | 24 | 24 | M20 | 57 | 18 | M4×0.7 | 0.5 |
| VN-10MD-S | - | 10 | 6.3 | 32.8 | 25 | 17.3 | 82 | 6 | 13 | 8 | 22 | 19 | 24 | 24 | M20 | 57 | 18 | M4×0.7 | 0.6 |
| VN-12MD-S | - | 12 | 7.5 | 39.2 | 29 | 22.9 | 97 | 8 | 16 | 8 | 24 | 22 | 27 | 27 | M22 | 70 | 20 | M4×0.7 | 1.0 |
寸法表 管用テーパねじ接続
| 型番 | T （Rc） | オリフィスサイズ（mm） | （mm） | 底タップありの場合 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | h | h1 | B | C | G | G1 | t | W | E | M | |||
| VN-4RF-S | 1/4 | 5 | 29 | 97 | 8 | 16 | 8 | 24 | 23 | 27 | 27 | M22 | 70 | 20 | M4×0.7 |
| VN-6RF-S | 3/8 | 6 | 32.5 | 99 | 8 | 18 | 8 | 32 | 32 | 27 | 27 | M22 | 70 | 25 | M5×0.8 |
| VN-8RF-S | 1/2 | 7.1 | 35 | 99 | 8 | 18 | 8 | 32 | 32 | 27 | 27 | M22 | 70 | 25 | M5×0.8 |
性能・試験情報
圧力温度線図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,139円 ( 18,853円 ) | 19日目 |
14,746円 ( 16,221円 ) | 19日目 |
18,637円16,773円 ( 18,450円 ) | 19日目 |
21,705円 ( 23,876円 ) | 19日目 |
17,139円 ( 18,853円 ) | 19日目 |
17,148円 ( 18,863円 ) | 19日目 |
20,197円18,177円 ( 19,995円 ) | 19日目 |
23,939円22,023円 ( 24,225円 ) | 19日目 |
19,970円 ( 21,967円 ) | 19日目 |
16,706円 ( 18,377円 ) | 30日目 |
17,139円 ( 18,853円 ) | 19日目 |
22,519円 ( 24,771円 ) | 19日目 |
23,939円22,023円 ( 24,225円 ) | 19日目 |
