B形銅管用くい込み継手 エルボニップル（おす）
- 通常単価(税別)
- 2,051円～2,299円
- 税込単価
- 2,256円～2,529円
耐圧性能向上型の銅管用くい込み継手のエルボ（おす）。【特長】・一般油圧用の中口...
詳細情報を確認する- 種類
- エルボ
- 接続種類
- 管⇔ねじ 差し込み式
- 適用管サイズ 規格
- メートル 同径
- 接続ねじの種類 1
- R（管用テーパおねじ）
- 最高使用圧力区分 (MPa)
- 7.0MPa以上
- 使用流体
- 油
- 使用温度範囲 (℃)
- -20::150
- 最高使用圧力 (MPa)
- 14
- 継手種類
- くい込み式継手
- 適用管種類
- 銅管（一般）
- 適用管材質
- 銅
未確定：候補が2型番あります。
商品情報

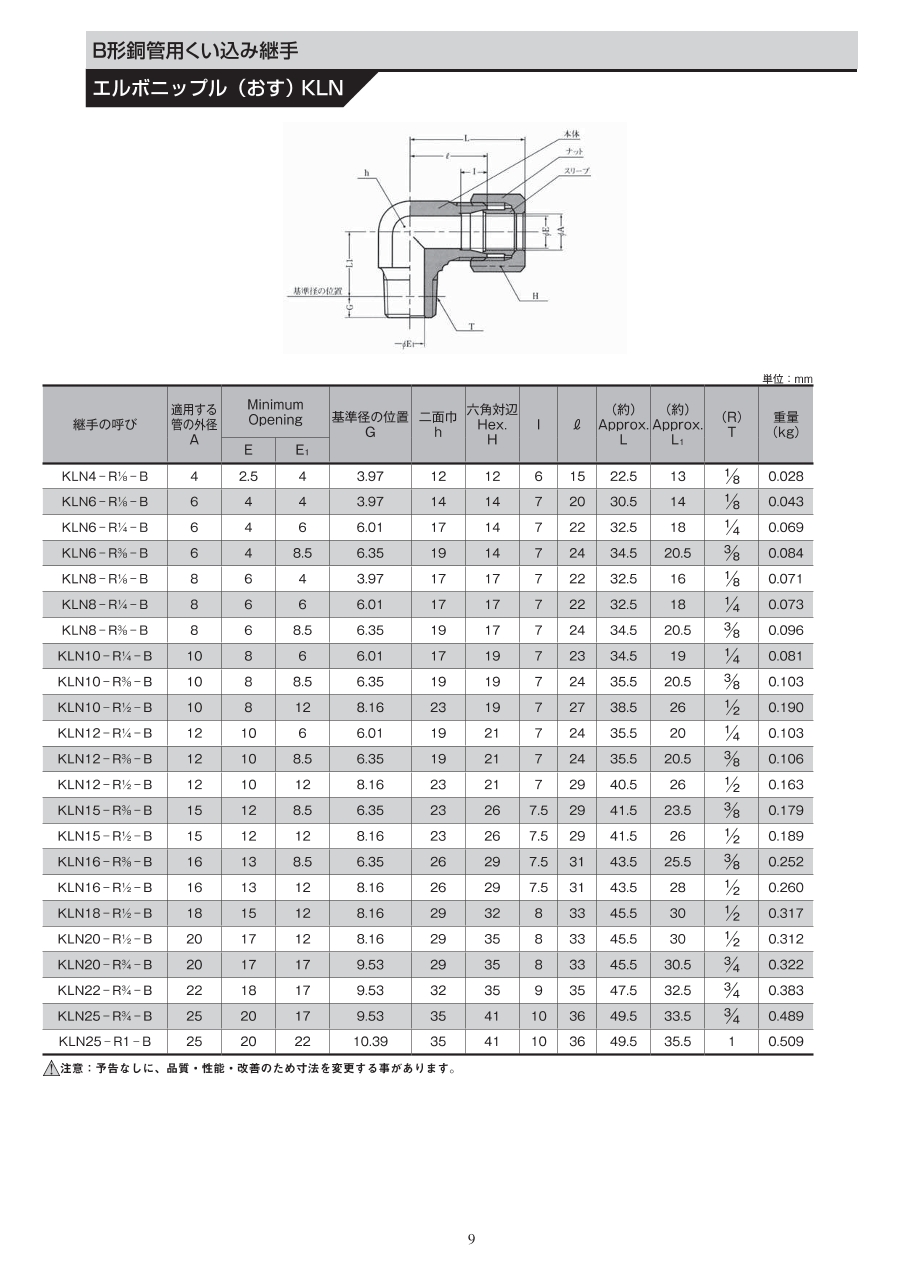

外形図
※印はナット手締状態時の寸法を示す。
製品仕様
材質表
| 品番 | 名称 | 材質 |
|---|---|---|
| 1 | 本体 | C3771 |
| 2 | ナット | C2600 or C3771 |
| 3 | スリーブ | C3604 |
規格表
| 型番 | 適用管外径 A | E | E1 | 基準径の位置 G | 二面幅 h | 六角対辺 H | I | l | （L） | （L1） | T （Rねじ） | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KLN4-R1/8-B | 4 | 2.5 | 4 | 3.97 | 12 | 12 | 6 | 15 | 22.5 | 13 | 1/8 | 0.028 |
| KLN6-R1/8-B | 6 | 4 | 4 | 3.97 | 14 | 14 | 7 | 20 | 30.5 | 14 | 1/8 | 0.043 |
| KLN6-R1/4-B | 6 | 4 | 6 | 6.01 | 17 | 14 | 7 | 22 | 32.5 | 18 | 1/4 | 0.069 |
| KLN8-R1/8-B | 8 | 6 | 4 | 3.97 | 17 | 17 | 7 | 22 | 32.5 | 16 | 1/8 | 0.071 |
| KLN8-R1/4-B | 8 | 6 | 6 | 6.01 | 17 | 17 | 7 | 22 | 32.5 | 18 | 1/4 | 0.073 |
| KLN8-R3/8-B | 8 | 6 | 8.5 | 6.35 | 19 | 17 | 7 | 24 | 34.5 | 20.5 | 3/8 | 0.096 |
| KLN10-R1/4-B | 10 | 8 | 6 | 6.01 | 17 | 19 | 7 | 23 | 34.5 | 19 | 1/4 | 0.081 |
| KLN10-R3/8-B | 10 | 8 | 8.5 | 6.35 | 19 | 19 | 7 | 24 | 35.5 | 20.5 | 3/8 | 0.103 |
| KLN12-R1/4-B | 12 | 10 | 6 | 6.01 | 19 | 21 | 7 | 24 | 35.5 | 20 | 1/4 | 0.103 |
| KLN12-R3/8-B | 12 | 10 | 8.5 | 6.35 | 19 | 21 | 7 | 24 | 35.5 | 20.5 | 3/8 | 0.106 |
| KLN15-R3/8-B | 15 | 12 | 8.5 | 6.35 | 23 | 26 | 7.5 | 29 | 41.5 | 23.5 | 3/8 | 0.179 |
| KLN15-R1/2-B | 15 | 12 | 12 | 8.16 | 23 | 26 | 7.5 | 29 | 41.5 | 26 | 1/2 | 0.189 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,051円 ( 2,256円 ) | 在庫品1日目当日出荷可能 |
2,299円 ( 2,529円 ) | 在庫品1日目当日出荷可能 |
