B-1形銅管用くい込み継手 エルボニップル（おす）
- 通常単価(税別)
- 998円
- 税込単価
- 1,098円
コンパクトタイプの銅管用くい込み継手のエルボニップル（おす）。【特長】・一般油...
詳細情報を確認する- 種類
- エルボ
- 接続種類
- 管⇔ねじ 差し込み式
- 適用管サイズ 規格
- メートル 同径
- 接続ねじの種類 1
- R（管用テーパおねじ）
- 最高使用圧力区分 (MPa)
- 2.0～7.0MPa
- 使用流体
- 油
- 使用温度範囲 (℃)
- -20::150
- 最高使用圧力 (MPa)
- 7
- 継手種類
- くい込み式継手
- 適用管種類
- 銅管（一般）
- 適用管材質
- 銅
－閉じる
KLN6-R1/4-B-1の仕様・寸法情報
種類
エルボ
接続種類
管⇔ねじ 差し込み式
適用管サイズ 規格
メートル 同径
適用管外径1 (M)(mm)
6
接続ねじの種類 1
R（管用テーパおねじ）
ねじの呼び 1
1/4B(8A)
材質
[黄銅] 黄銅製(C3604)
最高使用圧力区分(MPa)
2.0～7.0MPa
使用流体
油
使用温度範囲(℃)
-20～150
最高使用圧力(MPa)
7
継手種類
くい込み式継手
適用管種類
銅管（一般）
適用管材質
銅
商品情報

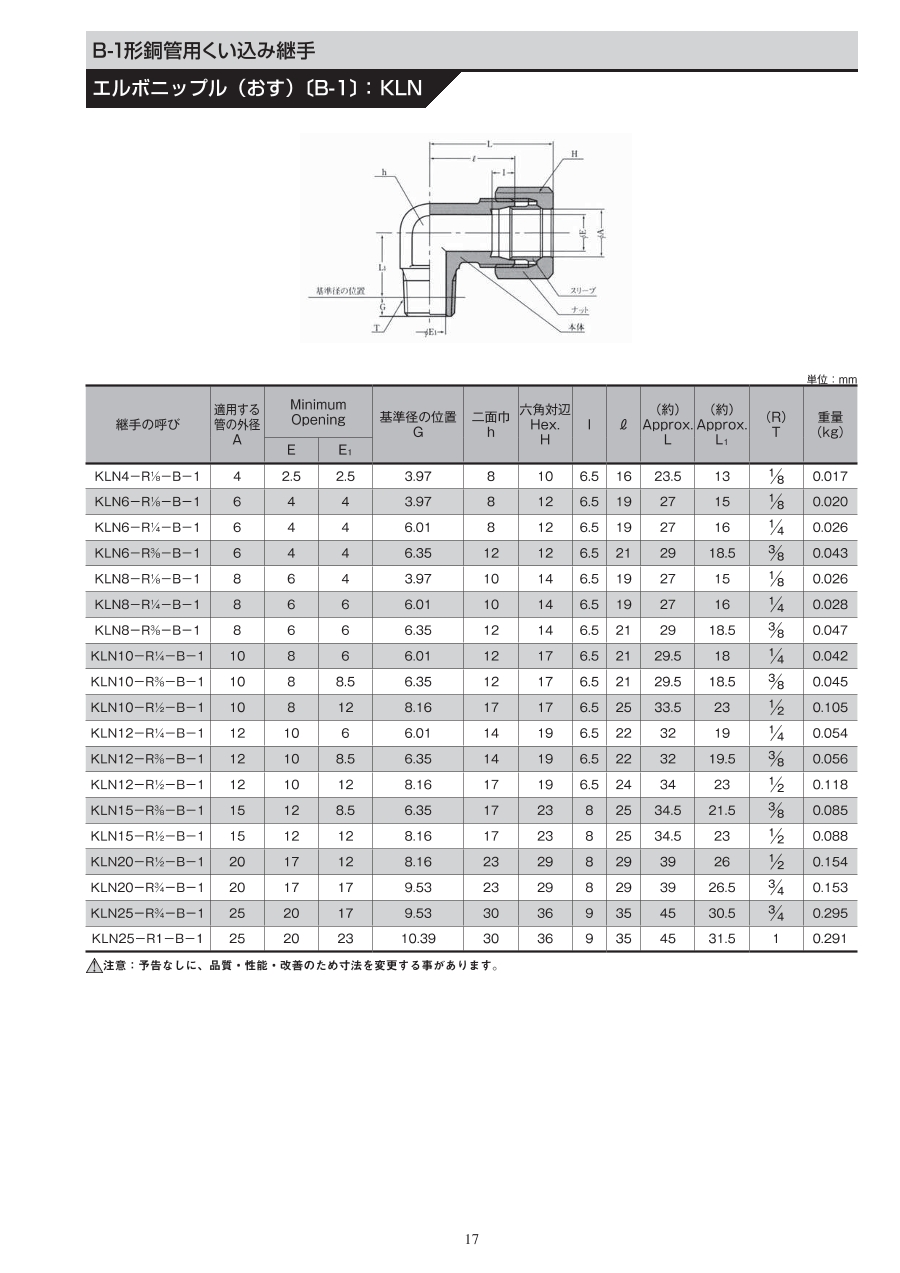

外形図
※印はナット手締状態時の寸法を示す
製品仕様
材質表
| 品番 | 名称 | 材質 |
|---|---|---|
| 1 | 本体 | C3771 |
| 2 | ナット | C2600 or C3771 |
| 3 | スリーブ | C3604 |
規格表
| 型番 | 適用管外径 A | E | E1 | 基準径の位置G | 二面幅h | 六角対辺H | I | l | （L） | （L1） | T （Rねじ） | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KLN4-R1/8-B-1 | 4 | 2.5 | 2.5 | 3.97 | 8 | 10 | 6.5 | 16 | 23.5 | 13 | 1/8 | 0.017 |
| KLN6-R1/8-B-1 | 6 | 4 | 4 | 3.97 | 8 | 12 | 6.5 | 19 | 27 | 15 | 1/8 | 0.020 |
| KLN6-R1/4-B-1 | 6 | 4 | 4 | 6.01 | 8 | 12 | 6.5 | 19 | 27 | 16 | 1/4 | 0.026 |
| KLN8-R1/8-B-1 | 8 | 6 | 4 | 3.97 | 10 | 14 | 6.5 | 19 | 27 | 15 | 1/8 | 0.026 |
| KLN8-R1/4-B-1 | 8 | 6 | 6 | 6.01 | 10 | 14 | 6.5 | 19 | 27 | 16 | 1/4 | 0.028 |
| KLN8-R3/8-B-1 | 8 | 6 | 6 | 6.35 | 12 | 14 | 6.5 | 21 | 29 | 18.5 | 3/8 | 0.047 |
| KLN12-R3/8-B-1 | 12 | 10 | 8.5 | 6.35 | 14 | 19 | 6.5 | 22 | 32 | 19.5 | 3/8 | 0.056 |
| KLN15-R3/8-B-1 | 15 | 12 | 8.5 | 6.35 | 17 | 23 | 8 | 25 | 34.5 | 21.5 | 3/8 | 0.085 |
| KLN15-R1/2-B-1 | 15 | 12 | 12 | 8.16 | 17 | 23 | 8 | 25 | 34.5 | 23 | 1/2 | 0.088 |
詳細情報
基本情報
コンパクトタイプの銅管用くい込み継手のエルボニップル（おす）。
【特長】
・一般油圧用の中口径までの高圧配管用の継手。
【用途】
・潤滑油、グリース配管、空気圧配管用。
・衝撃圧及び振動を伴わない最高使用圧力3.5MPa（35kgf/cm2）以下での配管用。
・ナイロン（6、11、12）チューブに対しても使用することができます。
