KSS35-100Eの仕様・寸法情報
種類
ストレート
接続種類
管⇔ねじ
適用管サイズ 規格
鋼管ミリサイズ
適用管外径1(mm)
35
接続ねじの種類
Rc（管用テーパめねじ）
ねじの呼び
1 1/4B(32A)
材質
[スチール] 炭素鋼
最高使用圧力区分(MPa)
7.0MPa以上
使用流体
油
使用温度範囲(℃)
-20～250
継手種類
くい込み式継手
最高使用圧力(MPa)
25
適用管種類
鋼管（一般）
適用管材質
スチール
ナット
M45X1.5
-
-
商品情報
外形図
製品仕様
材質表
| 品番 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | S45C | P処理 |
| 2 | ナット | S25C or S45C 又は相当品 | P処理 |
| 3 | スリーブ | - | P処理 |
| 4 | ロックナット | S45C | P処理 |

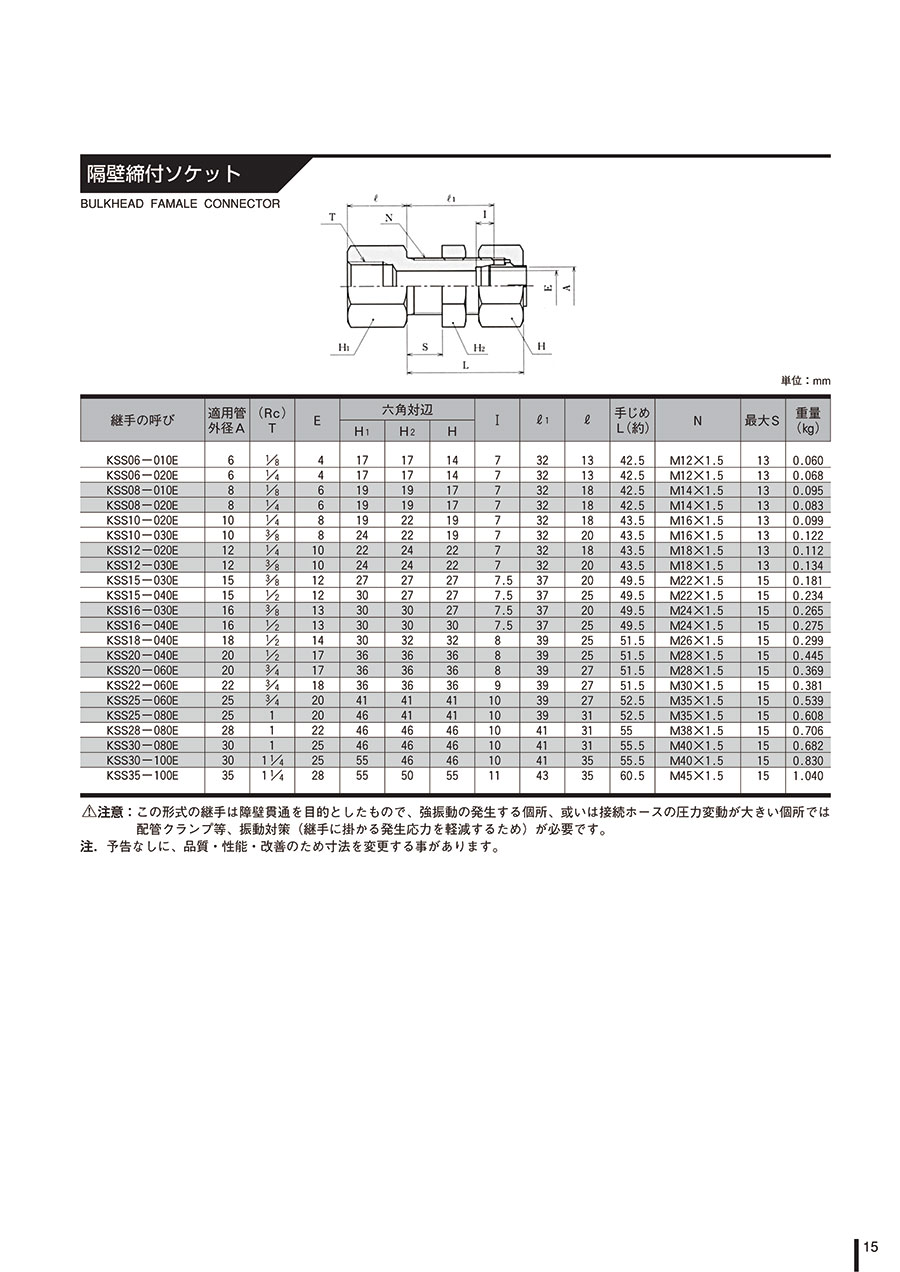

規格表
| 型番 | 適用管外径 A | （R） T | E | 六角対辺 | I | l1 | l | 手じめ （L） | N | 最大S | 重量 （kg） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | H | |||||||||||
| KSS06-010E | 6 | 1/8 | 4 | 17 | 17 | 14 | 7 | 32 | 13 | 42.5 | M12×1.5 | 13 | 0.060 |
| KSS08-020E | 8 | 1/4 | 6 | 19 | 19 | 17 | 7 | 32 | 18 | 42.5 | M14×1.5 | 13 | 0.083 |
| KSS10-020E | 10 | 1/4 | 8 | 19 | 22 | 19 | 7 | 32 | 18 | 43.5 | M 16×1.5 | 13 | 0.099 |
| KSS10-030E | 10 | 3/8 | 8 | 24 | 22 | 19 | 7 | 32 | 20 | 43.5 | M16×1.5 | 13 | 0.122 |
| KSS12-020E | 12 | 1/4 | 10 | 22 | 24 | 22 | 7 | 32 | 18 | 43.5 | M18×1.5 | 13 | 0.112 |
| KSS12-030E | 12 | 3/8 | 10 | 24 | 24 | 22 | 7 | 32 | 20 | 43.5 | M18×1.5 | 13 | 0.134 |
| KSS15-030E | 15 | 3/8 | 12 | 27 | 27 | 27 | 7.5 | 37 | 20 | 49.5 | M22×1.5 | 15 | 0.181 |
| KSS15-040E | 15 | 1/2 | 12 | 30 | 27 | 27 | 7.5 | 37 | 25 | 49.5 | M22×1.5 | 15 | 0.234 |
| KSS16-040E | 16 | 1/2 | 13 | 30 | 30 | 30 | 7.5 | 37 | 25 | 49.5 | M24×1.5 | 15 | 0.275 |
| KSS18-040E | 18 | 1/2 | 14 | 30 | 32 | 32 | 8 | 39 | 25 | 51.5 | M26×1.5 | 15 | 0.299 |
| KSS20-060E | 20 | 3/4 | 17 | 36 | 36 | 36 | 8 | 39 | 27 | 51.5 | M28×t.5 | 15 | 0.369 |
| KSS22-060E | 22 | 3/4 | 18 | 36 | 36 | 36 | 9 | 39 | 27 | 51.5 | M30×1.5 | 15 | 0.381 |
| KSS25-060E | 25 | 3/4 | 20 | 41 | 41 | 41 | 10 | 39 | 27 | 52.5 | M35×1.5 | 15 | 0.539 |
| KSS25-080E | 25 | 1 | 20 | 46 | 41 | 41 | 10 | 39 | 31 | 52.5 | M35×1.5 | 15 | 0.608 |
| KSS28-080E | 28 | 1 | 22 | 46 | 46 | 46 | 10 | 41 | 31 | 55 | M38×1.5 | 15 | 0.706 |
| KSS30-080E | 30 | 1 | 25 | 46 | 46 | 46 | 10 | 41 | 31 | 55.5 | M40×1.5 | 15 | 0.682 |
| KSS30-100E | 30 | 1 1/4 | 25 | 55 | 46 | 46 | 10 | 41 | 35 | 55.5 | M40×1.5 | I5 | 0.830 |
| KSS35-100E | 35 | 1 1/4 | 28 | 55 | 50 | 55 | 11 | 43 | 35 | 60.5 | M45×1.5 | 15 | 1.040 |
詳細情報
基本情報
高圧用鋼管用くい込み継手の隔壁締付ソケット。
【特長】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。
商品担当おすすめ
耐振継手NE形鋼管用くい込み継手 隔壁締付ソケットの型番KSS35-100Eのページです。
型番KSS35-100Eに関する仕様情報を記載しております。
耐振継手NE形鋼管用くい込み継手 隔壁締付ソケットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメッキは可能ですか？
A
本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。SUS316は弊社Bi-lok継手ぺージをご確認下さい。
