イハラサイエンス

耐振継手NE形鋼管用くい込み継手ロングエルボ

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 2,938円～3,268円

税込単価: 3,232円～3,595円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

高圧用鋼管用くい込み継手のロングエルボ。【特長】・一般油圧用の中口径までの高圧...

種類
エルボ
接続種類
管⇔ねじ
適用管サイズ　規格
鋼管ミリサイズ
接続ねじの種類
R（管用テーパおねじ）
材質
炭素鋼
最高使用圧力区分 (MPa)
7.0MPa以上
使用流体
油
使用温度範囲 (℃)
-20::250
継手種類
くい込み式継手
適用管種類
鋼管（一般）
適用管材質
スチール

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

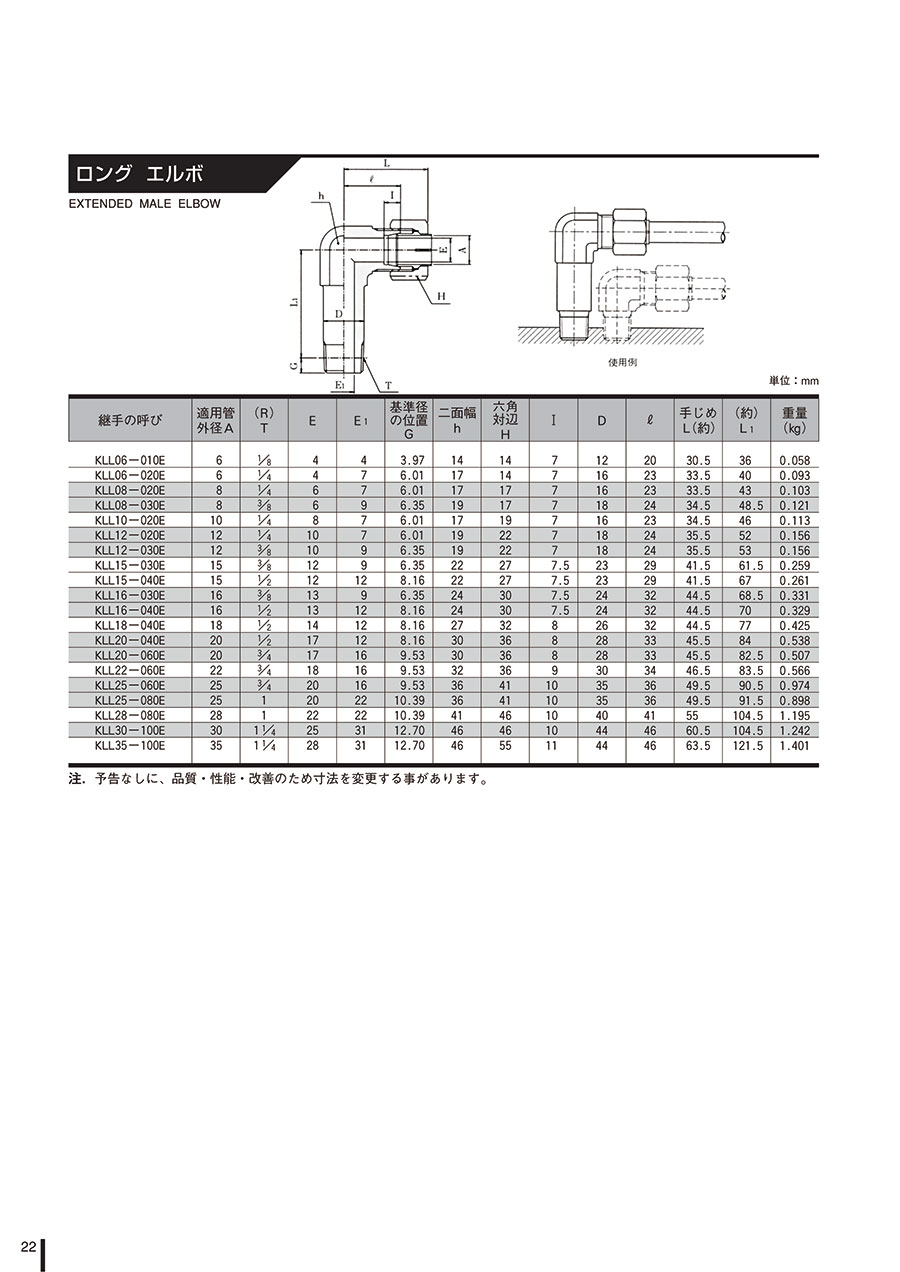

外形図

製品仕様

材質表

No.	名称	材質	備考
1	本体	S45C	P処理
2	ナット	S25C or S45C 又は相当品	P処理
3	スリーブ	-	P処理

規格表

型番	適用管外径 A	T （R）	E	E1	基準径の位置 G	二面幅 h	六角対辺 H	I	D	l	手じめ（L）	（約）（L1）	重量（kg）
型番	適用管外径 A	T （R）	E	E1	基準径の位置 G	二面幅 h	六角対辺 H	I	D	l	手じめ（L）	（約）（L1）	重量（kg）
KLL06-010E	6	1/8	4	4	3.97	14	14	7	12	20	30.5	36	0.058
KLL06-020E	6	1/4	4	7	6.01	17	14	7	16	23	33.5	40	0.093
KLL08-020E	8	1/4	6	7	6.01	17	17	7	16	23	33.5	43	0.103
KLL10-020E	10	1/4	8	7	6.01	17	19	7	16	23	34.5	46	0.113
KLL12-020E	12	1/4	10	7	6.01	19	22	7	18	24	35.5	52	0.156
KLL12-030E	12	3/8	10	9	6.35	19	22	7	18	24	35.5	53	0.156
KLL15-030E	15	3/8	12	9	6.35	22	27	7.5	23	29	41.5	61.5	0.259
KLL15-040E	15	1/2	12	12	8.16	22	27	7.5	23	29	41.5	67	0.261
KLL16-040E	16	1/2	13	12	8.16	24	30	7.5	24	32	44.5	70	0.329
KLL18-040E	18	1/2	14	12	8.16	27	32	8	26	32	44.5	77	0.425
KLL20-060E	20	3/4	17	16	9.53	30	36	8	28	33	45.5	82.5	0.507
KLL22-060E	22	3/4	18	16	9.53	32	36	9	30	34	46.5	83.5	0.566
KLL25-060E	25	3/4	20	16	9.53	36	41	10	35	36	49.5	90.5	0.974
KLL25-080E	25	1	20	22	10.39	36	41	10	35	36	49.5	91.5	0.898
KLL28-080E	28	1	22	22	10.39	41	46	10	40	41	55	104.5	1.195
KLL30-100E	30	1 1/4	25	31	12.70	46	46	10	44	46	60.5	104.5	1.242
KLL35-100E	35	1 1/4	28	31	12.70	46	55	11	44	46	63.5	121.5	1.401

型番リスト

表示件数

型番

KLL08-020E

KLL10-020E

KLL12-030E

適用管外径1

(mm)

ねじの呼び

最高使用圧力

(MPa)

最小発注数量

8	1/4B(8A)	50	1個
10	1/4B(8A)	40	1個
12	3/8B(10A)	40	1個

通常単価(税別) (税込単価)	通常出荷日

2,938円 ( 3,232円 )	在庫品1日目当日出荷可能
2,967円 ( 3,264円 )	在庫品1日目当日出荷可能
3,268円 ( 3,595円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高圧用鋼管用くい込み継手のロングエルボ。
【特長】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
スイベルジョイント SJS形
汎用型のスイベルジョイントです。
イハラサイエンス
炭素鋼製ニードルストップバルブ VSシリーズ
炭素鋼製のニードルバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐振継手NE形鋼管用くい込み継手ロングエルボのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qメッキは可能ですか？　　　

本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。

Qステンレスで製造可能ですか　　　　　

SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。SUS316は弊社Bi-lok継手ぺージをご確認下さい。　
