イハラサイエンス

耐振継手NE形鋼管用くい込み継手ユニオン

Name: 耐振継手NE形鋼管用くい込み継手 ユニオン
Brand: イハラサイエンス
SKU: 221004987621
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 1,422円～2,291円

税込単価: 1,564円～2,520円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

耐振継手NE形鋼管用くい込み継手コネクタ（おす）

4.8

通常価格(税別)： 694円 (税込価格：763円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

六角NNTくい込み継手エルボ KLA

通常価格(税別)： 2,608円 (税込価格：2,869円)

通常出荷日：在庫品1日目

高圧用鋼管用くい込み継手のユニオン。【特長】・一般油圧用の中口径までの高圧配管...

詳細情報を確認する

種類
ストレート
接続種類
管⇔管同径
材質
炭素鋼
最高使用圧力区分 (MPa)
7.0MPa以上
使用流体
油
使用温度範囲 (℃)
-20::250
継手種類
くい込み式継手
適用管種類
鋼管（一般）
適用管材質
スチール

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

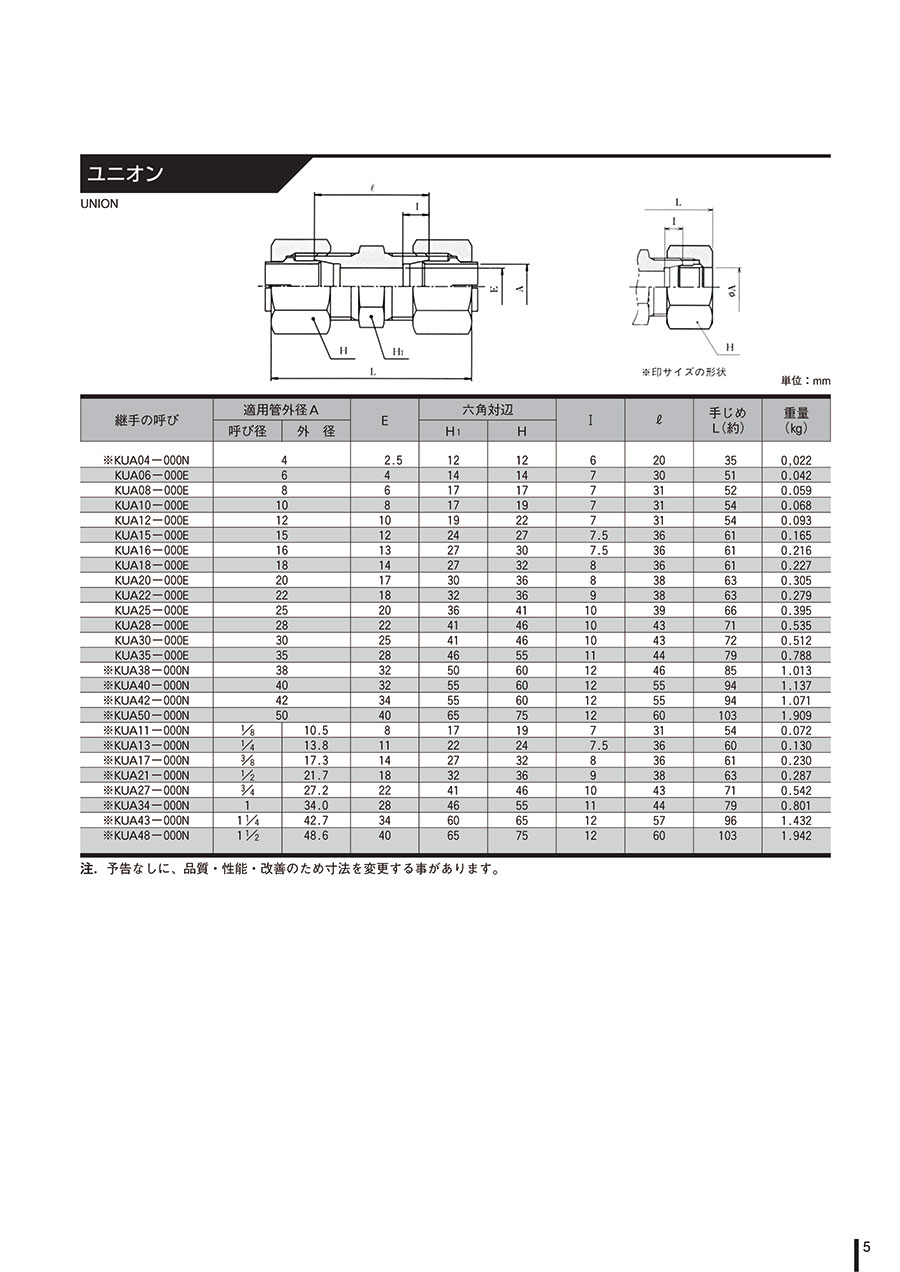

外形図

※印サイズの形状

製品仕様

材質表

No.	名称	材質	備考
1	本体	S25C or S45C 又は相当品	P処理
2	ナット	S25C or S45C 又は相当品	P処理
3	スリーブ	-	P処理（NE形のみ）

規格表

型番	適用管外径A		E	六角対辺		I	l	手じめ L（約）	重量（kg）
型番	呼び径	外径	E	H1	H	I	l	手じめ L（約）	重量（kg）
※KUA04-000N	4		2.5	12	12	6	20	35	0,022
KUA06-000E	6		4	14	14	7	30	51	0.042
KUA08-000E	8		6	17	17	7	31	52	0.059
KUA10-000E	10		8	17	19	7	31	54	0.068
KUA12-000E	12		10	19	22	7	31	54	0.093
KUA15-000E	15		12	24	27	7.5	36	61	0.165
KUA16-000E	16		13	27	30	7.5	36	61	0.216
KUA18-000E	18		14	27	32	8	36	61	0.227
KUA20-000E	20		17	30	36	8	38	63	0.305
KUA22-000E	22		18	32	36	9	38	63	0.279
KUA25-000E	25		20	36	41	10	39	66	0.395
KUA28-000E	28		22	41	46	10	43	71	0.535
KUA30-000E	30		25	41	46	10	43	72	0.512
KUA35-000E	35		28	46	55	11	44	79	0.788
※KUA38-000N	38		32	50	60	12	46	85	1.013
※KUA11-000N	1/8	10.5	8	17	19	7	31	54	0.072
※KUA13-000N	1/4	13.8	11	22	24	7.5	36	60	0.130
※KUA17-000N	3/8	17.3	14	27	32	8	36	61	0.230
※KUA21-000N	1/2	21.7	18	32	36	9	38	63	0.287
※KUA27-000N	3/4	27.2	22	41	46	10	43	71	0.542
※KUA34-000N	1	34.0	28	46	55	11	44	79	0.801
※KUA43-000N	1 1/4	42.7	34	60	65	12	57	96	1.432
※KUA48-000N	1 1/2	48.6	40	65	75	12	60	103	1.942

型番リスト

表示件数

型番

適用管サイズ　規格

適用管外径1

(mm)

最高使用圧力

(MPa)

最小発注数量

鋼管ミリサイズ	6	50	1個
鋼管ミリサイズ	10	40	1個
鋼管ミリサイズ	12	40	1個
鋼管ミリサイズ	15	40	1個

通常単価(税別) (税込単価)	通常出荷日

1,422円 ( 1,564円 )	在庫品1日目当日出荷可能
1,766円 ( 1,943円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
2,291円 ( 2,520円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高圧用鋼管用くい込み継手のユニオン。
【特長】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
CE形鋼管用くい込み継手ユニオン KUA
コンパクトタイプのくい込み継手のユニオンです。
イハラサイエンス
スイベルジョイント SJS形
汎用型のスイベルジョイントです。
イハラサイエンス
炭素鋼製ニードルストップバルブ VSシリーズ
炭素鋼製のニードルバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐振継手NE形鋼管用くい込み継手ユニオンのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ユニックの油圧配管に使用

満足度：5.02021/07/21

ユニックの油圧配管の継手に、このNE形ユニオン継手(KUA10-000E、KUA12-000E)を使用しました。鋼管の部...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qメッキは可能ですか？　　

本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。

Qステンレスで製造可能ですか　

SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。SUS316は弊社Bi-lok継手ぺージをご確認下さい。　　
