メカニカル部品技術窓口
耐振継手NE形鋼管用くい込み継手 ホース接続 ユニオン エルボ（めす）
- 通常単価(税別)
- 2,724円
- 税込単価
- 2,996円
通常出荷日：在庫品1日目当日出荷可能
高圧用くい込み鋼管用継手。【特長】・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
KLE12-030Eの仕様・寸法情報
種類
エルボ
接続種類
管⇔ねじ
適用管サイズ 規格
鋼管ミリサイズ
適用管外径1(mm)
12
接続ねじの種類
G（管用平行めねじ）
ねじの呼び
3/8B(10A)
材質
[スチール] 炭素鋼
最高使用圧力区分(MPa)
7.0MPa以上
使用流体
油
使用温度範囲(℃)
-20～250
継手種類
くい込み式継手
最高使用圧力(MPa)
40
適用管種類
鋼管（一般）
適用管材質
スチール
商品情報
外形図
製品仕様
材質表
| 品番 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | S45C | P処理 |
| 2 | ナット | S25C or S45C又は相当品 | P処理 |
| 3 | スリーブ | - | P処理 |

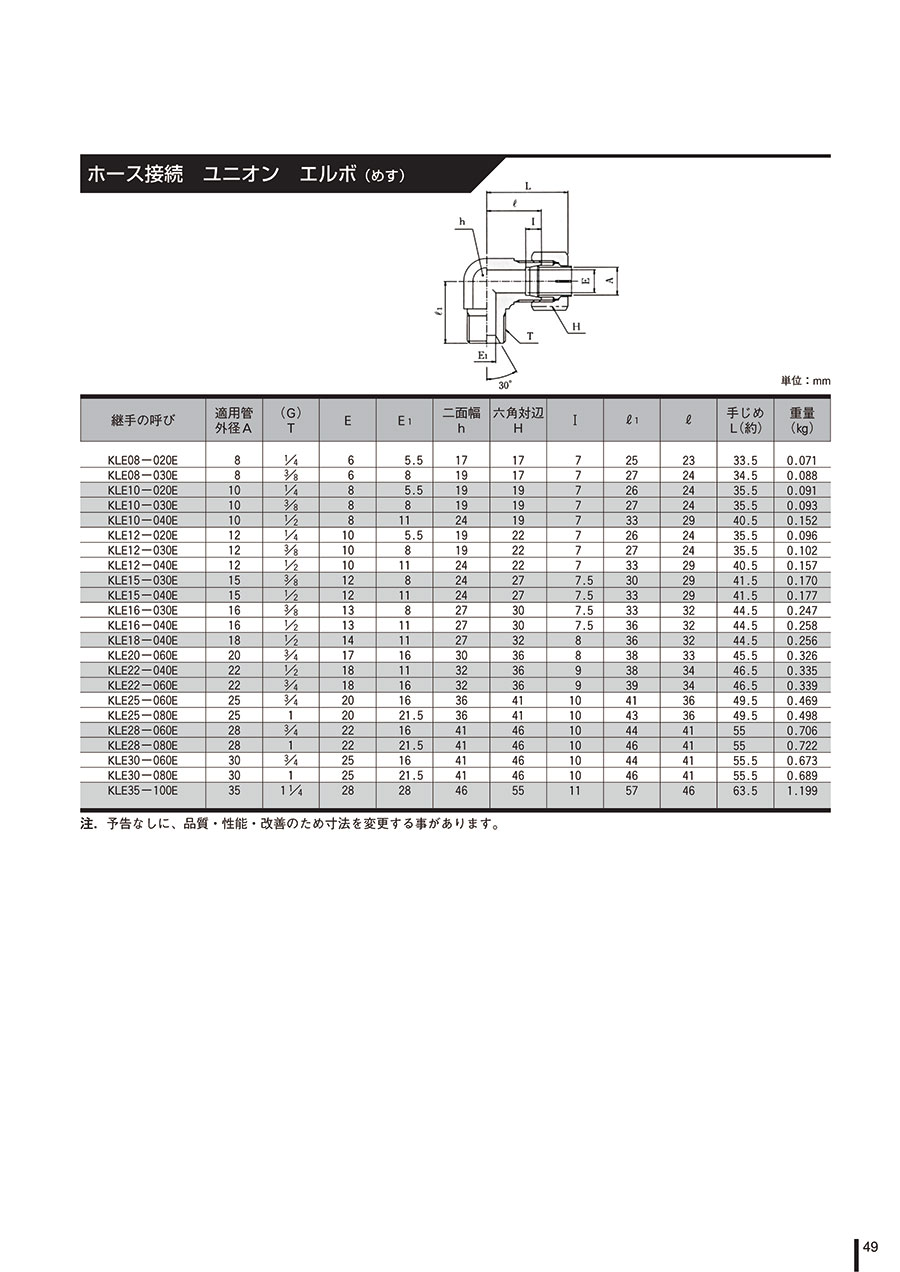

規格表
| 型番 | 適用管外径 A | T （G） | E | E1 | 二面幅 h | 六角対辺 H | I | l1 | l | 手じめ （L） | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KLE08-020E | 8 | 1/4 | 6 | 6 | 17 | 17 | 7 | 25 | 23 | 33.5 | 0.071 |
| KLE08-030E | 8 | 3/8 | 6 | 9 | 19 | 17 | 7 | 27 | 24 | 34.5 | 0.088 |
| KLE10-020E | 10 | 1/4 | 8 | 6 | 19 | 19 | 7 | 26 | 24 | 35.5 | 0.091 |
| KLE10-030E | 10 | 3/8 | 8 | 9 | 19 | 19 | 7 | 27 | 24 | 35.5 | 0.093 |
| KLE10-040E | 10 | 1/2 | 8 | 12 | 24 | 19 | 7 | 33 | 29 | 40.5 | 0.152 |
| KLE12-020E | 12 | 1/4 | 10 | 6 | 19 | 22 | 7 | 26 | 24 | 35.5 | 0.096 |
| KLE12-030E | 12 | 3/8 | 10 | 9 | 19 | 22 | 7 | 27 | 24 | 35.5 | 0.102 |
| KLE12-040E | 12 | 1/2 | 10 | 12 | 24 | 22 | 7 | 33 | 29 | 40.5 | 0.157 |
| KLE15-030E | 15 | 3/8 | 12 | 9 | 24 | 27 | 7.5 | 30 | 29 | 41.5 | 0.170 |
| KLE15-040E | 15 | 1/2 | 12 | 12 | 24 | 27 | 7.5 | 33 | 29 | 41.5 | 0.177 |
| KLE16-030E | 16 | 3/8 | 13 | 9 | 27 | 30 | 7.5 | 33 | 32 | 44.5 | 0.247 |
| KLE16-040E | 16 | 1/2 | 13 | 12 | 27 | 30 | 7.5 | 36 | 32 | 44.5 | 0.258 |
| KLE18-040E | 18 | 1/2 | 14 | 12 | 27 | 32 | 8 | 36 | 32 | 44.5 | 0.256 |
| KLE20-060E | 20 | 3/4 | 17 | 16 | 30 | 36 | 8 | 38 | 33 | 45.5 | 0.326 |
| KLE22-040E | 22 | 1/2 | 18 | 12 | 32 | 36 | 9 | 38 | 34 | 46.5 | 0.335 |
| KLE22-060E | 22 | 3/4 | 18 | 16 | 32 | 36 | 9 | 39 | 34 | 46.5 | 0.339 |
| KLE25-060E | 25 | 3/4 | 20 | 16 | 36 | 41 | 10 | 41 | 36 | 49.5 | 0.469 |
| KLE25-080E | 25 | 1 | 20 | 20 | 36 | 41 | 10 | 43 | 36 | 49.5 | 0.498 |
| KLE28-060E | 28 | 3/4 | 22 | 16 | 41 | 46 | 10 | 44 | 41 | 55 | 0.706 |
| KLE28-080E | 28 | 1 | 22 | 22 | 41 | 46 | 10 | 46 | 41 | 55 | 0.722 |
| KLE30-060E | 30 | 3/4 | 25 | 16 | 41 | 46 | 10 | 44 | 41 | 55.5 | 0.673 |
| KLE30-080E | 30 | 1 | 25 | 22 | 41 | 46 | 10 | 46 | 41 | 55.5 | 0.689 |
詳細情報
基本情報
高圧用くい込み鋼管用継手。
【特長】
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
・油圧関連を始めとした高圧油圧装置を対象に開発。
・あらゆる産業分野で高いシェアを持ち、好評。
【用途】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
耐振継手NE形鋼管用くい込み継手 ホース接続 ユニオン エルボ（めす）の型番KLE12-030Eのページです。
型番KLE12-030Eに関する仕様情報を記載しております。
耐振継手NE形鋼管用くい込み継手 ホース接続 ユニオン エルボ（めす）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメッキは可能ですか？
A
本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。
Qステンレスで製造可能ですか？
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。SUS316は弊社Bi-lok継手ぺージをご確認下さい。
