耐振継手NE形鋼管用くい込み継手 ティー片ニップル
- 通常単価(税別)
- 29,203円～30,394円
- 税込単価
- 32,123円～33,433円
通常出荷日：15日目
高圧用鋼管用くい込み継手のティー片ニップル。【特長】・一般油圧用の中口径までの高圧配管用（13.7MP...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

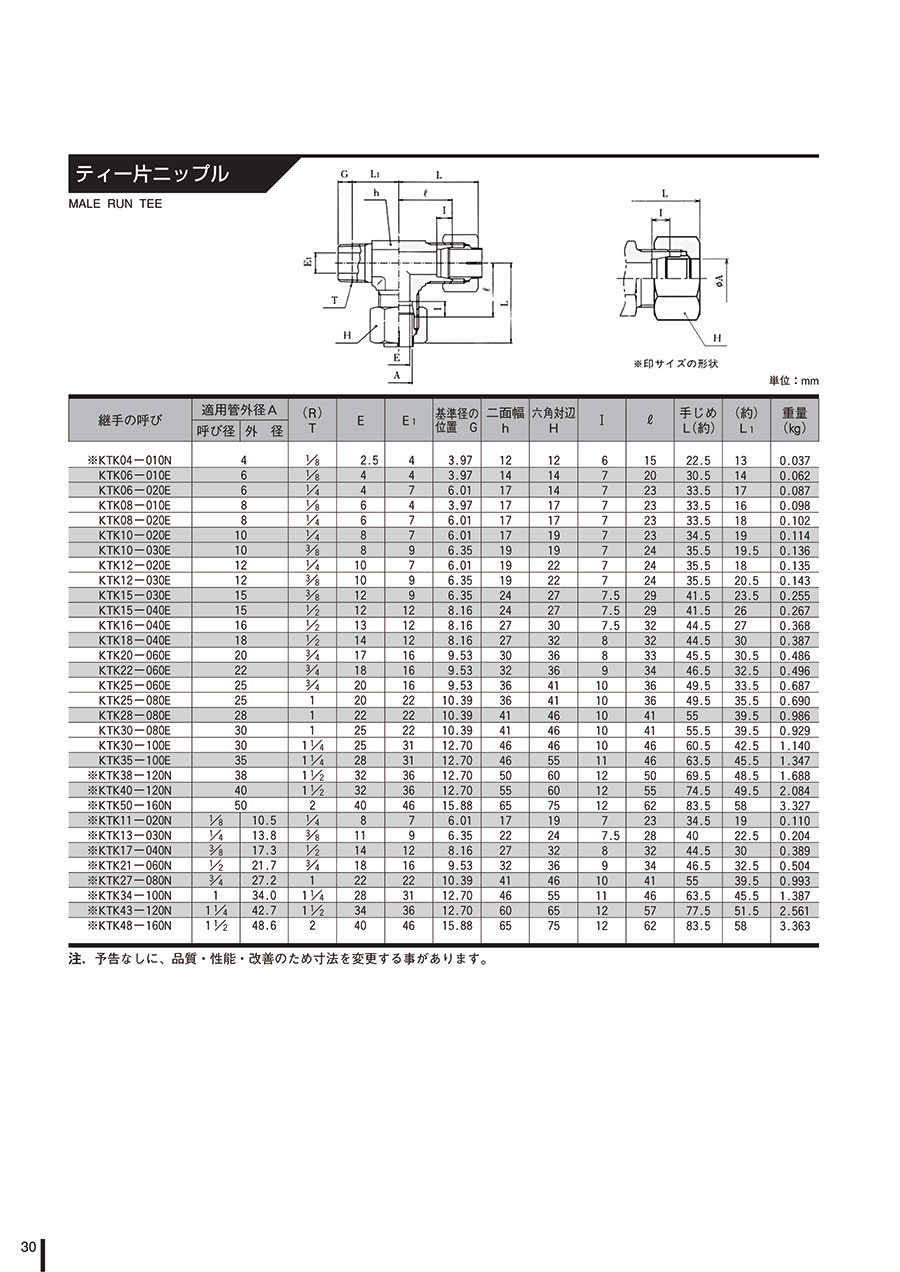

外形図
（1）本体 （2）ナット （3）スリーブ
- ※ 印サイズの形状
製品仕様
| 品番 | 名称 | 個数 | 材質 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | 1 | S45C | P処理 |
| 2 | ナット | 2 | S25C or S45C又は相当品 | P処理 |
| 3 | スリーブ | 2 | - | P処理（NE形のみ） |
規格表
| 継手の呼び | 適用管外径 | （R） | E | E1 | 基寒径の位置 | 二面巾 | 六角対辺 | I | l | 手締め | （約） | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | T | G | h | H | （L） | L1 | （kg） | |||||
| ※KTK04-010N | 4 | 1/8 | 2.5 | 4 | 3.97 | 12 | 12 | 6 | 15 | 22.5 | 13 | 0.037 |
| KTK06-010E | 6 | 1/8 | 4 | 4 | 3.97 | 14 | 14 | 7 | 20 | 30.5 | 14 | 0.062 |
| KTK06-020E | 6 | 1/4 | 4 | 7 | 6.01 | 17 | 14 | 7 | 23 | 33.5 | 17 | 0.087 |
| KTK08-010E | 8 | 1/8 | 6 | 4 | 3.97 | 17 | 17 | 7 | 23 | 33.5 | 16 | 0.098 |
| KTK08-020E | 8 | 1/4 | 6 | 7 | 6.01 | 17 | 17 | 7 | 23 | 33.5 | 18 | 0.102 |
| KTK10-020E | 10 | 1/4 | 8 | 7 | 6.01 | 17 | 19 | 7 | 23 | 34.5 | 19 | 0.114 |
| KTK10-030E | 10 | 3/8 | 8 | 9 | 6.35 | 19 | 19 | 7 | 24 | 35.5 | 19.5 | 0.136 |
| KTK12-020E | 12 | 1/4 | 10 | 7 | 6.01 | 19 | 22 | 7 | 24 | 35.5 | 20 | 0.135 |
| KTK12-030E | 12 | 3/8 | 10 | 9 | 6.35 | 19 | 22 | 7 | 24 | 35.5 | 20.5 | 0.143 |
| KTK15-030E | 15 | 3/8 | 12 | 9 | 6.35 | 24 | 27 | 7.5 | 29 | 41.5 | 23.5 | 0.255 |
| KTK15-040E | 15 | 1/2 | 12 | 12 | 8.16 | 24 | 27 | 7.5 | 29 | 41.5 | 26 | 0.267 |
| KTK16-040E | 16 | 1/2 | 13 | 12 | 8.16 | 27 | 30 | 7.5 | 32 | 44.5 | 27 | 0.368 |
| KTK18-040E | 18 | 1/2 | 14 | 12 | 8.16 | 27 | 32 | 8 | 32 | 44.5 | 30 | 0.387 |
| KTK20-060E | 20 | 3/4 | 17 | 16 | 9.53 | 30 | 36 | 8 | 33 | 45.5 | 30.5 | 0.486 |
| KTK22-060E | 22 | 3/4 | 18 | 16 | 9.53 | 32 | 36 | 9 | 34 | 46.5 | 32.5 | 0.496 |
| KTK25-060E | 25 | 3/4 | 20 | 16 | 9.53 | 36 | 41 | 10 | 36 | 49.5 | 33.5 | 0.687 |
| KTK25-080E | 25 | 1 | 20 | 22 | 10.39 | 36 | 41 | 10 | 36 | 49.5 | 35.5 | 0.690 |
| KTK28-080E | 28 | 1 | 22 | 22 | 10.39 | 41 | 46 | 10 | 41 | 55 | 39.5 | 0.986 |
| KTK30-080E | 30 | 1 | 25 | 22 | 10.39 | 41 | 46 | 10 | 41 | 55.5 | 39.5 | 0.929 |
| KTK30-100E | 30 | 1 1/4 | 25 | 31 | 12.70 | 46 | 46 | 10 | 46 | 60.5 | 42.5 | 1.140 |
詳細情報
基本情報
高圧用鋼管用くい込み継手のティー片ニップル。
【特長】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。
商品担当おすすめ
耐振継手NE形鋼管用くい込み継手 ティー片ニップルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメッキは可能ですか？
A
本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。SUS316は弊社Bi-lok継手ぺージをご確認下さい。
