耐振継手NE形鋼管用くい込み継手 ティー中ニップル
- 通常単価(税別)
- 2,838円
- 税込単価
- 3,122円
高圧用鋼管用くい込み継手のティー中ニップル。【特長】・一般油圧用の中口径までの...
詳細情報を確認する- 種類
- ティー
- 接続種類
- 管⇔ねじ
- 接続ねじの種類
- R（管用テーパおねじ）
- 材質
- 炭素鋼
- 最高使用圧力区分 (MPa)
- 7.0MPa以上
- 使用流体
- 油
- 使用温度範囲 (℃)
- -20::250
- 継手種類
- くい込み式継手
- 適用管種類
- 鋼管（一般）
- 適用管材質
- スチール
未確定：候補が2型番あります。
商品情報

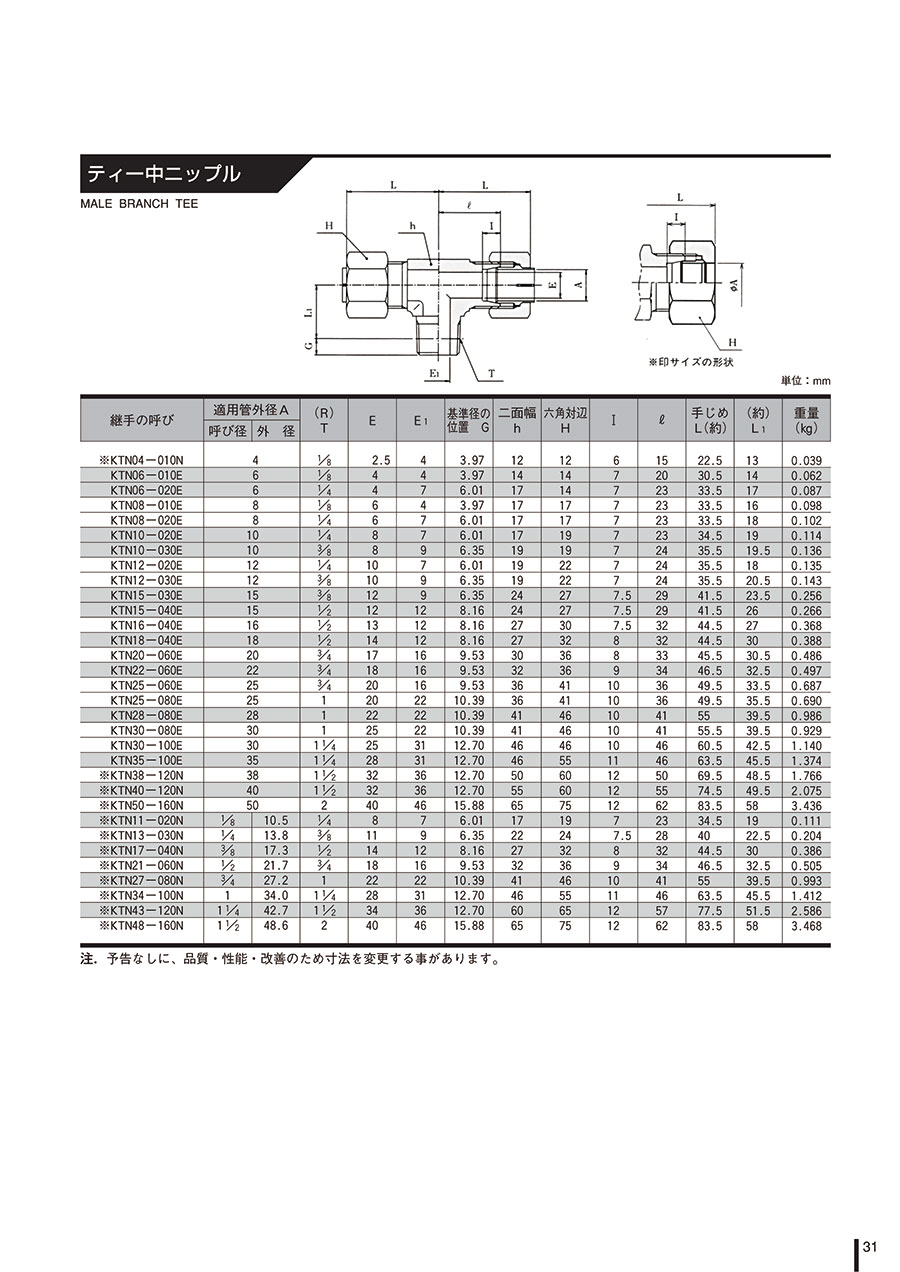

外形図
※印サイズの形状
製品仕様
材質表
| 品番 | 名称 | 個数 | 材質 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | 1 | S45C | P処理 |
| 2 | ナット | 2 | S25C or S45C 又は相当品 | P処理 |
| 3 | スリッブ | 2 | - | P処理（NE形のみ） |
規格表
| 型番 | 適用管外径 A | （R） T | E | E1 | 基準径の位置 G | 二面幅 h | 六角対辺 H | I | l | 手じめ （L） | （約） L1 | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ※KTN04-010N | 4 | 1/8 | 2.5 | 2.5 | 3.97 | 12 | 12 | 6 | 15 | 22.5 | 13 | 0.039 |
| KTN06-010E | 6 | 1/8 | 4 | 4 | 3.97 | 14 | 14 | 7 | 20 | 30.5 | 14 | 0.062 |
| KTN06-020E | 6 | 1/4 | 4 | 7 | 6.01 | 17 | 14 | 7 | 23 | 33.5 | 17 | 0.087 |
| KTN08-010E | 8 | 1/8 | 6 | 4 | 3.97 | 17 | 17 | 7 | 23 | 33.5 | 16 | 0.098 |
| KTN08-020E | 8 | 1/4 | 6 | 7 | 6.01 | 17 | 17 | 7 | 23 | 33.5 | 18 | 0.102 |
| KTN10-020E | 10 | 1/4 | 8 | 7 | 6.01 | 17 | 19 | 7 | 23 | 34.5 | 19 | 0.114 |
| KTN10-030E | 10 | 3/8 | 8 | 9 | 6.35 | 19 | 19 | 7 | 24 | 35.5 | 19.5 | 0.136 |
| KTN12-020E | 12 | 1/4 | 10 | 7 | 6.01 | 19 | 22 | 7 | 24 | 35.5 | 20 | 0.135 |
| KTN12-030E | 12 | 3/8 | 10 | 9 | 6.35 | 19 | 22 | 7 | 24 | 35.5 | 20.5 | 0.143 |
| KTN15-030E | 15 | 3/8 | 12 | 9 | 6.35 | 24 | 27 | 7.5 | 29 | 41.5 | 23.5 | 0.256 |
| KTN15-040E | 15 | 1/2 | 12 | 12 | 8.16 | 24 | 27 | 7.5 | 29 | 41.5 | 26 | 0.266 |
| KTN16-040E | 16 | 1/2 | 13 | 12 | 8.16 | 27 | 30 | 7.5 | 32 | 44.5 | 27 | 0.368 |
| KTN18-040E | 18 | 1/2 | 14 | 12 | 6.16 | 27 | 32 | 8 | 32 | 44.5 | 30 | 0.388 |
| KTN20-060E | 20 | 3/4 | 17 | 16 | 9.53 | 30 | 36 | 8 | 33 | 45.5 | 30.5 | 0.486 |
| KTN22-060E | 22 | 3/4 | 18 | 16 | 9.53 | 32 | 36 | 9 | 34 | 46.5 | 32.5 | 0.497 |
| KTN25-060E | 25 | 3/4 | 20 | 16 | 9.53 | 36 | 41 | 10 | 36 | 49.5 | 33.5 | 0.687 |
| KTN25-080E | 25 | 1 | 20 | 22 | 10.39 | 36 | 41 | 10 | 36 | 49.5 | 35.5 | 0.690 |
| KTN28-080E | 28 | 1 | 22 | 22 | 10.39 | 41 | 46 | 10 | 41 | 55 | 39.5 | 0.986 |
| KTN30-080E | 30 | 1 | 25 | 22 | 10.39 | 41 | 46 | 10 | 41 | 55.5 | 39.5 | 0.929 |
| KTN30-100E | 30 | 1 1/4 | 25 | 31 | 12.70 | 46 | 46 | 10 | 46 | 60.5 | 42.5 | 1.140 |
| KTN35-100E | 35 | 1 1/4 | 28 | 31 | 12.70 | 46 | 55 | 11 | 46 | 63.5 | 45.5 | 1.374 |
| ※KTN38-120N | 38 | 1 1/2 | 31 | 36 | 12.70 | 50 | 60 | 12 | 50 | 69.5 | 48.5 | 1.766 |
| ※KTN40-120N | 40 | 1 1/2 | 32 | 35 | 12.70 | 55 | 60 | 12 | 55 | 74.5 | 49.5 | 2.075 |
| ※KTN50-160N | 50 | 2 | 40 | 46 | 16.88 | 66 | 75 | 12 | 62 | 83.5 | 58 | 3.436 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,838円 ( 3,122円 ) | 在庫品1日目当日出荷可能 |
2,838円 ( 3,122円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高圧用鋼管用くい込み継手のティー中ニップル。
【特長】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。
商品担当おすすめ
耐振継手NE形鋼管用くい込み継手 ティー中ニップルのレビュー
エアー及び油圧シリンダ配管部各所に使用
5
5.02018/06/27
エアーおよび油圧シリンダ配管部各所に使用しています。ブランドに対する信頼から継手類は全てイハラサイエンス製を採用していま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qメッキは可能ですか？
A
本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。SUS316は弊社Bi-lok継手ぺージをご確認下さい。
