イハラサイエンス

耐振継手NE形鋼管用くい込み継手エルボニップル

Name: 耐振継手NE形鋼管用くい込み継手 エルボニップル
Brand: イハラサイエンス
SKU: 221004987283
Rating: 5 (2 reviews)

カタログ |

一部SALE 2026/03/31まで
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 1,578円～3,204円特別価格

税込単価: 1,736円～3,524円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

耐振継手NE形鋼管用くい込み継手コネクタ（おす）

4.8

通常価格(税別)： 694円 (税込価格：763円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

CE形鋼管用くい込み継手エルボニップル KLN

通常価格(税別)： 1,394円 (税込価格：1,533円)

通常出荷日：在庫品1日目

高圧用鋼管用くい込み継手のエルボニップル。【特長】・一般油圧用の中口径までの高...

詳細情報を確認する

種類
エルボ
接続種類
管⇔ねじ
接続ねじの種類
R（管用テーパおねじ）
材質
炭素鋼
最高使用圧力区分 (MPa)
7.0MPa以上
使用流体
油
使用温度範囲 (℃)
-20::250
継手種類
くい込み式継手
適用管種類
鋼管（一般）
適用管材質
スチール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※印サイズの形状

製品仕様

本体：S45C、P処理
ナット：S25CかS45Cまたは相当品、P処理
スリーブ：P処理（NE形のみ）

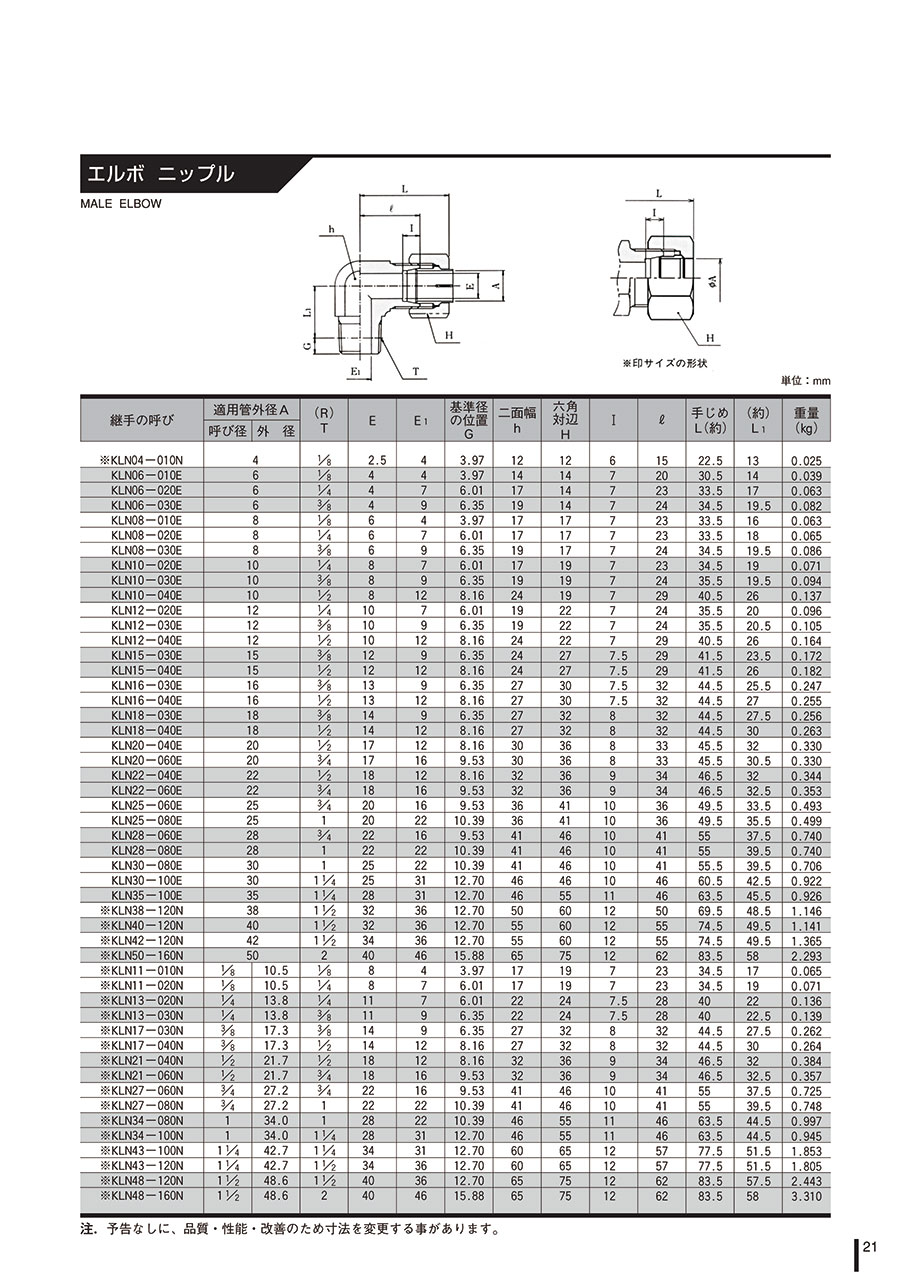

規格表

継手の呼び	適用管外径	（R）	E	E1	基準径の位置	二面巾	六角対辺	I	l	手締め	（約）	重量
継手の呼び	A	T	E	E1	G	h	H	I	l	（L）	L1	（kg）
KLN04-010N ※	4	1/8	2.5	4	3.97	12	12	6	15	22.5	13	0.025
KLN06-010E	6	1/8	4	4	3.97	14	14	7	20	30.5	14	0.039
KLN06-030E	6	3/8	4	9	6.35	19	14	7	24	34.5	19.5	0.082
KLN08-010E	8	1/8	6	4	3.97	17	17	7	23	33.5	16	0.063
KLN08-030E	8	3/8	6	9	6.35	79	17	7	24	34.5	19.5	0.086
KLN10-040E	10	1/2	8	12	8.16	24	19	7	29	40.5	26	0.137
KLN12-040E	12	1/2	10	12	8.16	24	22	7	29	40.5	26	0.164
KLN15-040E	15	3/8	12	9	6.35	24	27	7.5	29	41.5	23.5	0.172
KLN15-040E	15	1/2	12	12	8.16	24	27	7.5	29	41.5	26	0.182
KLN16-030E	16	3/8	13	9	8.16	27	30	7.5	32	44.5	25.5	0.247
KLN16-040E	16	1/2	13	12	9.53	27	30	7.5	32	44.5	27	0.255
KLN18-030E	18	3/8	14	12	8.16	27	32	8	32	44.5	27.5	0.256
KLN18-040E	18	1/2	14	16	9.53	27	32	8	32	44.5	30	0.263
KLN20-040E	20	1/2	17	12	9.53	30	36	8	33	45.5	32	0.33
KLN20-060E	20	3/4	17	16	10.39	30	36	8	33	45.5	30.5	0.33
KLN22-040E	22	1/2	18	12	9.53	32	36	9	34	46.5	32	0.344
KLN22-060E	22	3/4	18	16	10.39	32	36	9	34	46.5	32.5	0.353
KLN25-060E	25	3/4	20	16	9.53	36	41	10	36	49.5	33.5	0.493
KLN25-080E	25	1	20	22	10.39	36	41	10	36	49.5	35.5	0.499
KLN28-060E	28	3/4	22	16	9.53	41	46	10	41	55	37.5	0.74
KLN28-080E	28	1	22	22	10.39	41	46	10	41	55	39.5	0.74
KLN30-080E	30	1	25	22	10.39	41	46	10	41	55.5	39.5	0.706
KLN30-100E	30	1 1/4	25	31	12.7	46	46	10	46	60.5	42.5	0.922
KLN35-100E	35	1 1/4	28	31	12.7	46	55	11	46	63.5	45.5	0.926
KLN38-120N ※	38	1 1/2	32	36	12.7	55	60	12	50	69.5	48.5	1.146

型番リスト

表示件数

型番

適用管サイズ　規格

適用管外径1

(mm)

ねじの呼び

最高使用圧力

(MPa)

最小発注数量

鋼管ミリサイズ	4	1/8B(6A)	50	1個
鋼管ミリサイズ	6	1/8B(6A)	50	1個
鋼管ミリサイズ	8	1/8B(6A)	50	1個
鋼管ミリサイズ	8	3/8B(10A)	50	1個
鋼管ミリサイズ	12	1/2B(15A)	40	1個
鋼管ミリサイズ	15	3/8B(10A)	40	1個
鋼管ミリサイズ	16	1/2B(15A)	31	1個

通常単価(税別) (税込単価)	通常出荷日

1,578円 ( 1,736円 )	在庫品1日目当日出荷可能
1,604円 ( 1,764円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
3,072円1,359円 ( 1,495円 )	在庫品1日目当日出荷可能
2,954円 ( 3,249円 )	在庫品1日目当日出荷可能
2,954円 ( 3,249円 )	在庫品1日目当日出荷可能
3,204円 ( 3,524円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高圧用鋼管用くい込み継手のエルボニップル。
【特長】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
CE形鋼管用くい込み継手エルボニップル KLN
コンパクトタイプのくい込み継手のエルボニップルです。
イハラサイエンス
スイベルジョイント SJS形
汎用型のスイベルジョイントです。
イハラサイエンス
炭素鋼製ニードルストップバルブ VSシリーズ
炭素鋼製のニードルバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐振継手NE形鋼管用くい込み継手エルボニップルのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品

満足度：5.02022/02/09

この商品は、自社製品の油圧配管の一部として設置しています。この商品のメーカーに対しては信頼性も高く、自社では他の部品でも...もっと読む

0人が参考にしています。

エアー及び油圧シリンダ配管部各所に使用

満足度：5.02018/06/27

エアーおよび油圧シリンダ配管部各所に使用しています。ブランドに対する信頼から継手類は全てイハラサイエンス製を採用していま...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qメッキは可能ですか？　

本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。

Qステンレスで製造可能ですか

SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。SUS316は弊社Bi-lok継手ぺージをご確認下さい。
