イハラサイエンス

耐振継手NE形鋼管用くい込み継手エルボ

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 3,675円～5,696円

税込単価: 4,043円～6,266円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

高圧用鋼管用くい込み継手のエルボ。【特長】・一般油圧用の中口径までの高圧配管用...

種類
エルボ
接続種類
管⇔管同径
材質
炭素鋼
最高使用圧力区分 (MPa)
7.0MPa以上
使用流体
油
使用温度範囲 (℃)
-20::250
継手種類
くい込み式継手
適用管種類
鋼管（一般）
適用管材質
スチール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

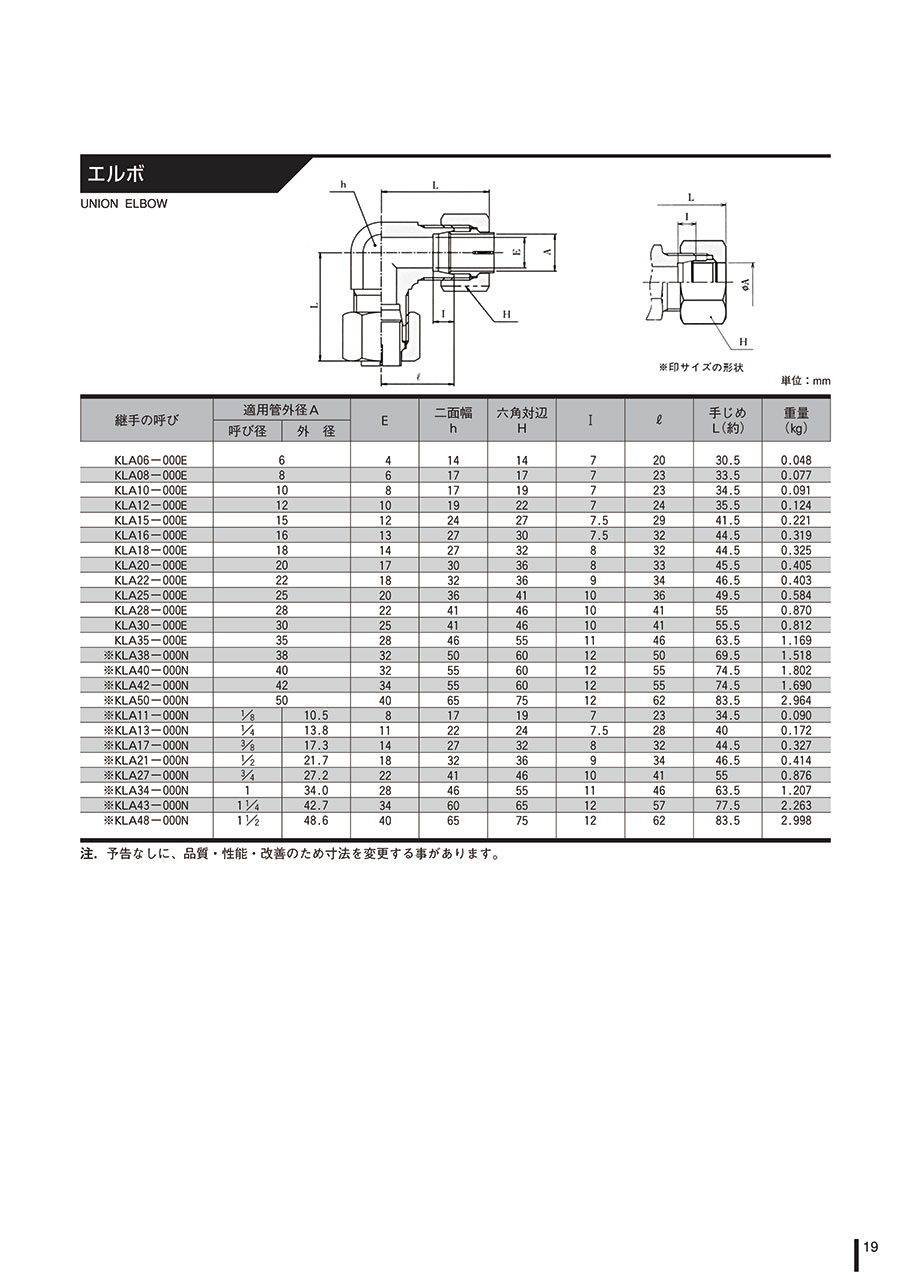

外形図

※ 印サイズの形状

製品仕様

材質表

品番	名称	材質	備考
1	本体	S45C	P処理
2	ナット	S25C か S45C または相当品	P処理
3	スリーブ	-	P処理（NE形のみ）

規格表

型番	適用管外径A		E	二面幅 h	六角対辺 H	I	l	手じめ L（約）	重量（kg）
型番	呼び径	外径	E	二面幅 h	六角対辺 H	I	l	手じめ L（約）	重量（kg）
KLA06-000E	6		4	14	14	7	20	30.5	0.048
KLA15-000E	15		12	24	27	7.5	29	41.5	0.221
KLA16-000E	16		13	27	30	7.5	32	44.5	0.319
KLA18-000E	18		14	27	32	8	32	44.5	0.325
KLA20-000E	20		17	30	36	8	33	45.5	0.405
KLA22-000E	22		18	32	36	9	34	46.5	0.403
KLA25-000E	25		20	36	41	10	36	49.5	0.584
KLA28-000E	28		22	41	46	10	41	55	0.870
KLA30-000E	30		25	41	46	10	41	55.5	0.812
KLA35-000E	35		28	46	55	11	46	63.5	1.169
※KLA38-000N	38		32	50	60	12	50	69.5	1.518
※KLA13-000N	1/4	13.8	11	22	24	7.5	28	40	0.172
※KLA17-000N	3/8	17.3	14	27	32	8	32	44.5	0.327
※KLA21-000N	1/2	21.7	18	32	36	9	34	46.5	0.414
※KLA27-000N	3/4	27.2	22	41	46	10	41	55	0.876
※KLA34-000N	1	34	28	46	55	11	46	63.5	1.207
※KLA43-000N	1 1/4	42.7	34	60	65	12	57	77.5	2.263
※KLA48-000N	1 1/2	48.6	40	65	75	12	62	83.5	2.998

型番リスト

表示件数

型番

KLA15-000E

KLA25-000E

適用管サイズ　規格

適用管外径1

(mm)

最高使用圧力

(MPa)

最小発注数量

鋼管ミリサイズ	15	40	1個
鋼管ミリサイズ	25	31	1個

通常単価(税別) (税込単価)	通常出荷日

3,675円 ( 4,043円 )	在庫品1日目当日出荷可能
5,696円 ( 6,266円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高圧用鋼管用くい込み継手のエルボ。
【特長】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
CE形鋼管用くい込み継手エルボ KLA
コンパクトタイプのくい込み継手のエルボです。
イハラサイエンス
スイベルジョイント SJS形
汎用型のスイベルジョイントです。
イハラサイエンス
炭素鋼製ニードルストップバルブ VSシリーズ
炭素鋼製のニードルバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐振継手NE形鋼管用くい込み継手エルボのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qメッキは可能ですか？

本体、ナットは亜鉛メッキ＋三価クロメート処理が可能です。

Qステンレスで製造可能ですか

SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
