イハラサイエンス

耐振継手NE形鋼管用くい込み継手 Oリングガスケット形エルボニップル

カタログ |

通常単価(税別): 26,545円～27,631円

税込単価: 29,200円～30,394円

通常出荷日：15日目

高圧用鋼管用くい込み継手のOリングガスケット形エルボニップル。【特長】・一般油圧用の中口径までの高圧配...

よく一緒に見られています

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

イハラサイエンス

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

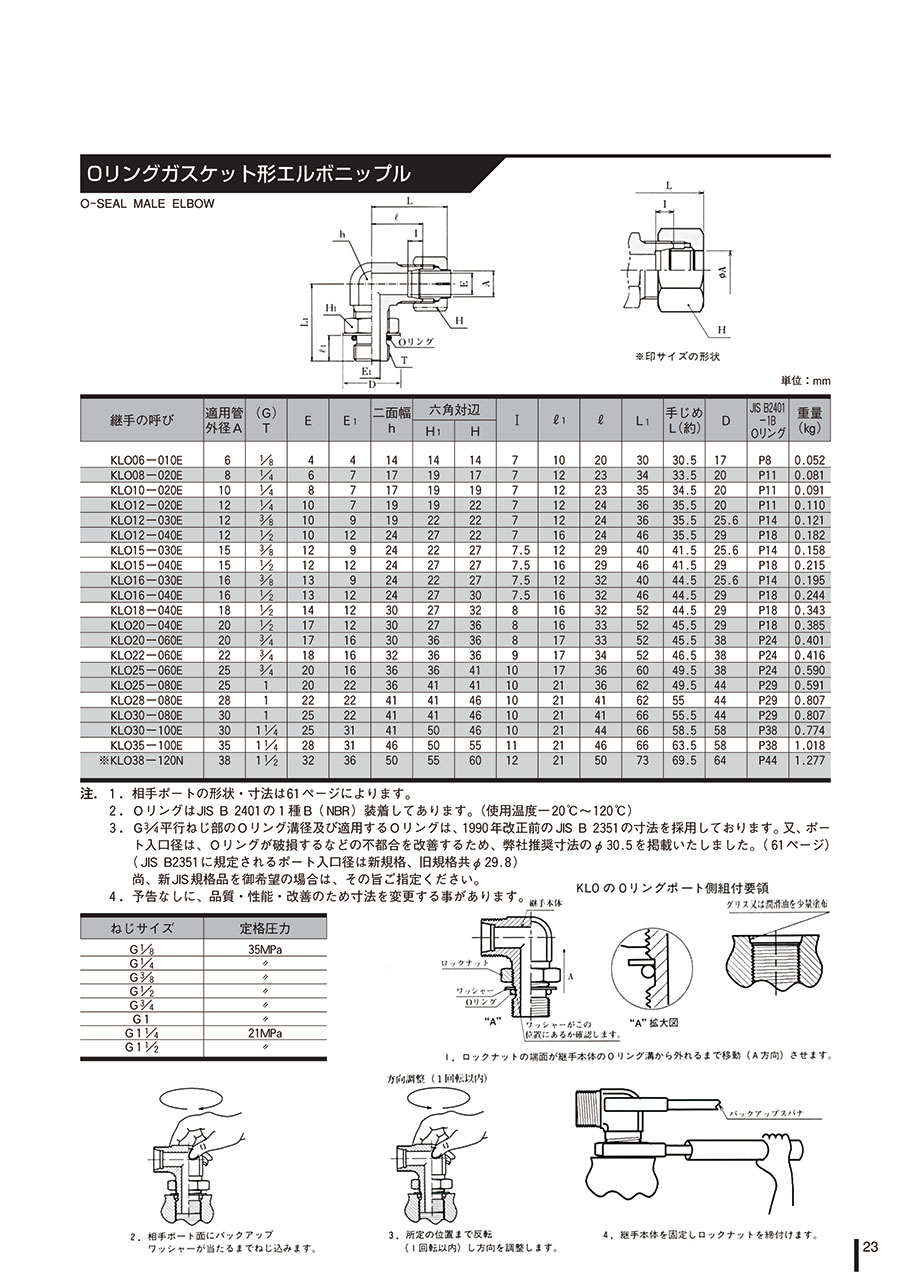

外形図

※印サイズの形状

製品仕様

材質

品番	名称	材質	備考
1	本体	S25C か S45C	P処理
2	ナット	S25C か S45C または相当品	P処理
3	スリーブ	-	P処理
4	ロックナット	S25C か S45C または相当品	黒染
4	ロックナット	S25C か S45C または相当品	黒染
5	バックアップワッシャー	SPC	黒染
6	Oリング	NBR（JIS B24011B）	-

規格表

型番	適用管外径 A	（G） T	E	E1	二面幅 h	六角対辺		I	l1	l	L1	手じめ（L）	D	Oリング	重量（kg）
型番	適用管外径 A	（G） T	E	E1	二面幅 h	H1	H	I	l1	l	L1	手じめ（L）	D	Oリング	重量（kg）
KLO06-010E	6	1/8	4	4	14	14	14	7	10	20	30	30.5	17	P8	0.052
KLO08-020E	8	1/4	6	7	17	19	17	7	12	23	34	33.5	20	P11	0.081
KLO10-020E	10	1/4	8	7	17	19	19	7	12	23	35	34.5	20	P11	0.091
KLO12-020E	12	1/4	10	7	19	19	22	7	12	24	36	35.5	20	P11	0.110
KLO12-030E	12	3/8	10	9	19	22	22	7	12	24	36	35.5	25.6	P14	0.121
KLO12-040E	12	1/2	10	12	24	27	22	7	16	24	46	35.5	29	P18	0.182
KLO15-030E	15	3/8	12	9	24	22	27	7.5	12	29	40	41.5	25.6	P14	0.158
KLO15-040E	15	1/2	12	12	24	27	27	7.5	16	29	46	41.5	29	P18	0.215
KLO16-030E	16	3/8	13	9	24	22	27	7.5	12	32	40	44.5	25.6	P14	0.195
KLO16-040E	16	1/2	13	12	24	27	30	7.5	16	32	46	44.5	29	P18	0.244
KLO18-040E	18	1/2	14	12	30	27	32	8	16	32	52	44.5	29	P18	0.343
KLO20-040E	20	1/2	17	12	30	27	36	8	16	33	52	45.5	29	P18	0.385
KLO20-060E	20	3/4	17	16	30	36	36	8	17	33	52	45.5	38	P24	0.401
KLO22-060E	22	3/4	18	16	32	36	36	9	17	34	52	46.5	38	P24	0.416
KLO25-060E	25	3/4	20	16	36	36	41	10	17	36	60	49.5	38	P24	0.590
KLO25-080E	25	1	20	22	36	41	41	10	21	36	62	49.5	44	P29	0.591
KLO28-080E	28	1	22	22	41	41	46	10	21	41	62	55	44	P29	0.807
KLO30-080E	30	1	25	22	41	41	46	10	21	41	66	55.5	44	P29	0.807
KLO30-100E	30	1 1/4	25	31	41	50	46	10	21	44	66	58.5	58	P38	0.774
KLO35-100E	35	1 1/4	28	31	46	50	55	11	21	46	66	63.5	58	P38	1.018
※KLO38-120N	38	1 1/2	32	36	50	55	60	12	21	50	73	69.5	64	P44	1.277

型番リスト

表示件数

型番

KLO35-100E

KLO38-120N

適用管外径1

(mm)

ねじの呼び

最高使用圧力

(MPa)

最小発注数量

35	1 1/4B(32A)	25	1個
38	1 1/2B(40A)	25	1個

通常単価(税別) (税込単価)	通常出荷日

26,545円 ( 29,200円 )	15日目
27,631円 ( 30,394円 )	15日目

詳細情報

基本情報

基本情報

高圧用鋼管用くい込み継手のOリングガスケット形エルボニップル。
【特長】
・一般油圧用の中口径までの高圧配管用（13.7MPa〜）の継手。
・ねじ切り、溶接、フレア加工やろう付などを必要とせず、管曲げ加工にも対応。
【用途】
・油圧関連を始めとした高圧油圧装置を対象に開発された継手。
・あらゆる産業分野で高いシェアを持ち、好評。
