イハラサイエンス

樹脂チューブ用ステンレス継手 オスコネクター EPCT

樹脂チューブ用ステンレス継手 オスコネクター EPCT
この商品のFAQをみる（2件）
通常単価(税別)
3,111円～5,136円
税込単価
3,422円～5,650円

樹脂チューブ用ステンレス継手のオスコネクター。【特長】・樹脂チューブ専用のステ...

詳細情報を確認する
未確定：候補が3型番あります。
数量：

商品情報

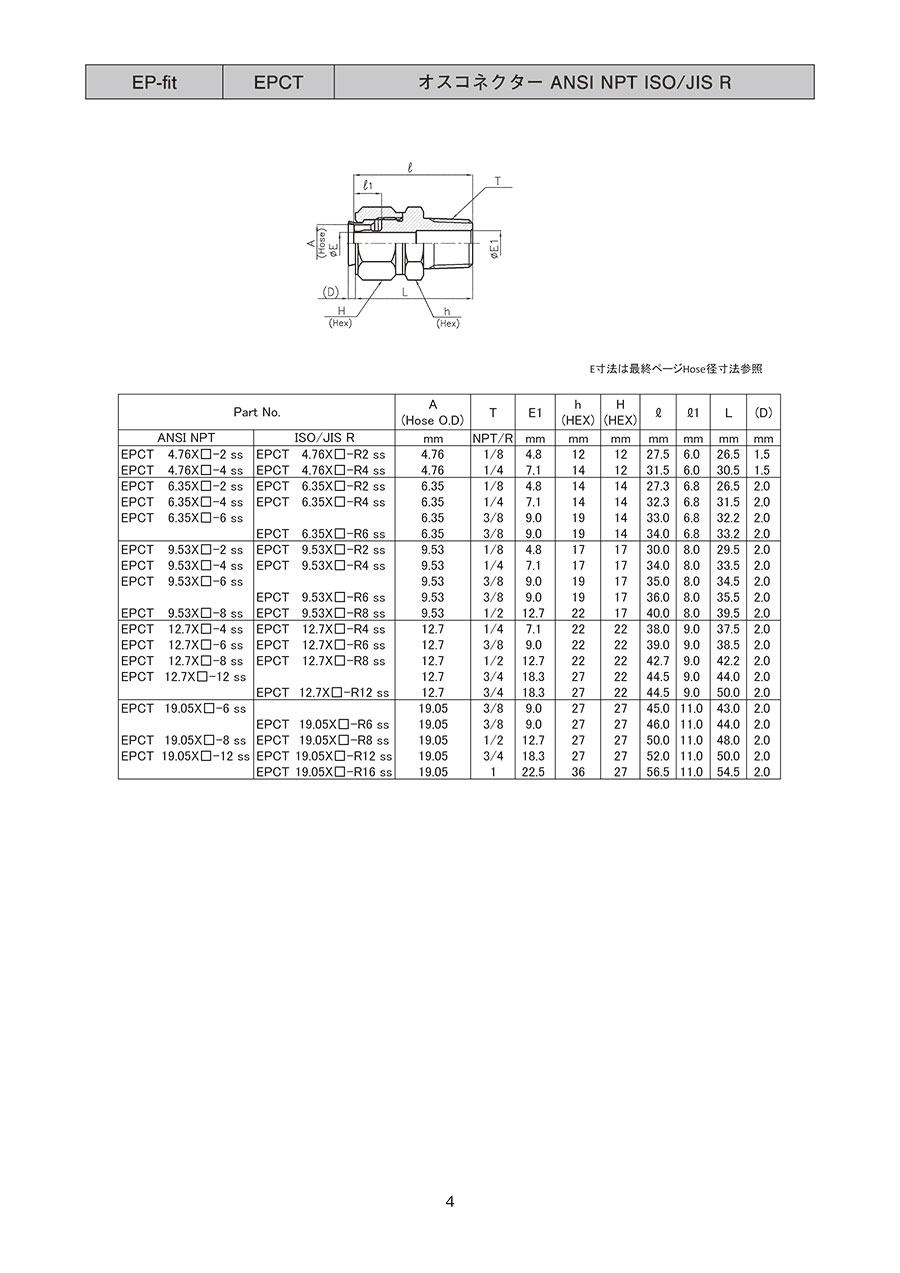

外形図

樹脂チューブ用ステンレス継手 オスコネクター EPCT 外形図_01

製品仕様

  • 材質：SUS316

規格表

型番
□=チューブ内径下別表より		チューブ外径
A		T
（NTP）		E1h
（Hex）		H
（Hex）		ll1L（D）
EPCT 4.76 × □- 2 ss4.761/84.8121227.56.026.51.5
EPCT 4.76 × □- 4 ss1/47.11431.530.5
EPCT 6.35 × □- 2 ss6.351/84.8141427.36.826.52.0
EPCT 6.35 × □- 4 ss1/47.11432.331.5
EPCT 6.35 × □- 6 ss3/89.01933.032.2
EPCT 9.53 × □- 2 ss9.531/84.8171730.08.029.52.0
EPCT 9.53 × □- 4 ss1/47.11734.033.5
EPCT 9.53 × □- 6 ss3/89.01935.034.5
EPCT 9.53 × □- 8 ss1/212.72240.039.5
EPCT 12.7 × □- 4 ss12.71/47.1222238.09.037.52.0
EPCT 12.7 × □- 6 ss3/89.02239.038.5
EPCT 12.7 × □- 8 ss1/212.72242.742.2
EPCT 12.7 × □- 12 ss3/418.32744.544.0
EPCT 19.05 × □- 6 ss19.053/89.0272745.011.043.02.0
EPCT 19.05 × □- 8 ss1/212.72750.048.0
EPCT 19.05 × □- 12 ss3/418.3275250.0
チューブ内径サイズ表
A （チューブ）（品名）サイズ表示E
φ外径φ内径
4.763.174.76 × 3.172.7
6.353.176.35 × 3.172.7
3.966.35 × 3.963.5
4.356.35 × 4.353.9
9.536.359.53 × 6.355.9
6.999.53 × 6.996.5
7.529.53 × 7.527.0
12.79.5312.7 × 9.539.0
10.712.7 × 10.710.2
19.0515.8819.05 × 15.8814.0

型番リスト

表示件数
  • 1
    • 型番
    EPCT6X4-R2SS
    EPCT6X4-R4SS
    EPCT10X8-R8SS

    適用管外径

    (φ)

    接続ねじの種類

    ねじの呼び

    長さL

    (mm)

    適用ホース内径

    (φ)

    		最小発注数量
    6
    R
    1/8
    27.0
    4.0
    1個
    6
    R
    1/4
    31.0
    4.0
    1個
    10
    R
    1/2
    39.5
    8.0
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,237円
    ( 3,561円 )
    在庫品1日目当日出荷可能
    3,111円
    ( 3,422円 )
    在庫品1日目当日出荷可能
    5,136円
    ( 5,650円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    樹脂チューブ用ステンレス継手のオスコネクター。
    【特長】
    ・樹脂チューブ専用のステンレス継手。
    ・シンプルな2点部品で、ナットが継手本体に当たるまで締め切る、締切タイプ。
    ・作業者によるばらつきが無く、誰でも簡単確実に施工可能。
    ・ナットはチューブの供回り防止仕様で、締付時チューブのねじれを原因とするリークトラブルを防止。
    【用途】
    ・樹脂チューブ用の継手。
    ・施工が容易で繰り返し使用が可能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    樹脂チューブ用ステンレス継手 オスコネクター EPCTのレビュー
    4.6平均満足度：4.63件のレビュー
    水用チューブの接続に使用しています。
    5
    満足度：5.02019/02/20
    継手とチューブ（PFA）の接続に使用しています。 従来はダブルフェルールの継手を使用していましたが、インサートや、締め込...もっと読む
    1人が参考にしています。
    樹脂チューブ接続
    5
    満足度：5.02021/07/31
    締切タイプです。 簡単に施工できました。 ナットのチューブ供回り防止仕様で、リークトラブルが起きない点が良い点です。
    0人が参考にしています。
    樹脂用配管
    4
    満足度：4.02021/06/19
    樹脂用配管に使用しています。 接続度も十分です。 カッチリ出来ています。
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Q使用できるチューブを教えて下さい。　　
    A
    ふっ素樹脂チューブ（ＰＴＦＥ・ＰＦＡ・ＦＥＰ）ポリウレタンチューブ/ナイロンチューブです、その他チューブも使用可能な事がございますので、お問い合わせ下さい。
    Q脱着回数は何回ですか　　
    A
    目安は10回ですが、チューブの変形状況等を確認の上ご使用下さい。　　
