高圧管継手 差込み溶接形管 WUDユニオンD形
- 通常単価(税別)
- 35,307円～68,342円
- 税込単価
- 38,838円～75,176円
通常出荷日：15日目
差し込み溶接型継手のユニオンD型。【特長】・一般油圧用の中高圧配管用の継手・スケジュール管に対応【用途...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

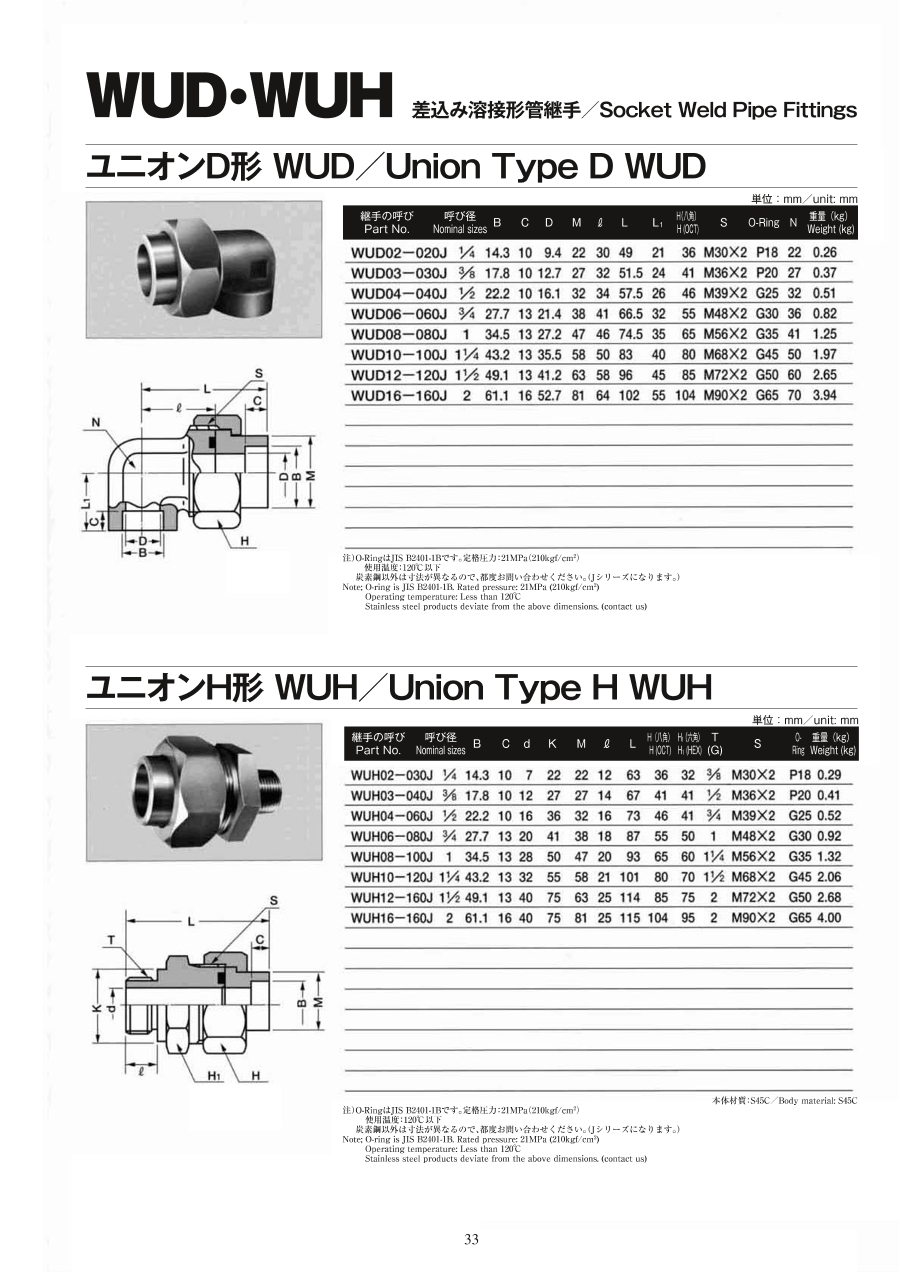

外形図
製品仕様
材質
1.本体：S25C
2.ツバ：A105 or S25C
3.ナット：A105 or S25C
4.Oリング：NBR（JIS B2401 1B）
規格表
| 型番 | 呼び径 | B | C | D | M | l | L | L1 | H （八角） | S | Oリング | N | 重量 （Kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WUD02-020J | 1/4 | 14.3 | 10 | 9.4 | 22 | 30 | 49 | 21 | 36 | M30 × 2 | P18 | 22 | 0.26 |
| WUD03-030J | 3/8 | 17.8 | 10 | 12.7 | 27 | 32 | 51.5 | 24 | 41 | M36 × 2 | P20 | 27 | 0.37 |
| WUD04-040J | 1/2 | 22.2 | 10 | 16.1 | 32 | 34 | 57.5 | 26 | 46 | M39 × 2 | G25 | 32 | 0.51 |
| WUD06-060J | 3/4 | 27.7 | 13 | 21.4 | 38 | 41 | 66.5 | 32 | 55 | M48 × 2 | G30 | 36 | 0.82 |
| WUD08-080J | 1 | 34.5 | 13 | 27.2 | 47 | 46 | 74.5 | 35 | 65 | M56 × 2 | G35 | 41 | 1.25 |
| WUD10-100J | 1 1/4 | 43.2 | 13 | 35.5 | 58 | 50 | 83 | 40 | 80 | M68 × 2 | G45 | 50 | 1.97 |
| WUD12-120J | 1 1/2 | 49.1 | 13 | 41.2 | 63 | 58 | 96 | 45 | 85 | M72 × 2 | G50 | 60 | 2.65 |
| WUD16-160J | 2 | 61.1 | 16 | 52.7 | 81 | 64 | 102 | 55 | 104 | M90 × 2 | G65 | 70 | 3.94 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,307円 ( 38,838円 ) | 15日目 |
42,954円 ( 47,249円 ) | 15日目 |
68,342円 ( 75,176円 ) | 15日目 |
詳細情報
基本情報
差し込み溶接型継手のユニオンD型。
【特長】
・一般油圧用の中高圧配管用の継手
・スケジュール管に対応
【用途】
・油圧関連産業はもとより、パワープラン卜、石油、LNG、化学、製鉄プラント等
商品担当おすすめ
高圧管継手 差込み溶接形管 WUDユニオンD形のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
Q使用温度範囲を教えて下さい。
A
範囲は-20℃～100℃です、パッキン類を使用の継手はパッキンの仕様によります。
