高圧管継手 差込み溶接形管継手 WUAユニオンA形

高圧管継手 差込み溶接形管継手 WUAユニオンA形 WUA06-000J
この商品のFAQをみる（2件）
通常単価(税別)
3,651円
税込単価
4,016円

差し込み溶接型継手のユニオンA型。【特長】・一般油圧用の中高圧配管用の継手。・...

詳細情報を確認する

ご注意

  • ※カタログは商品情報をご参照下さい。

型番:

WUA06-000J
解除
数量：
－閉じる

WUA06-000Jの仕様・寸法情報

種類
差込型
継手 形状
[ユニオン] ユニオンストレート
材質
炭素鋼
同径・異径
同径
径の呼び １
3/4
使用流体
水 / 空気 / 油
適用管外径(φ)
27.7
-
-

商品情報

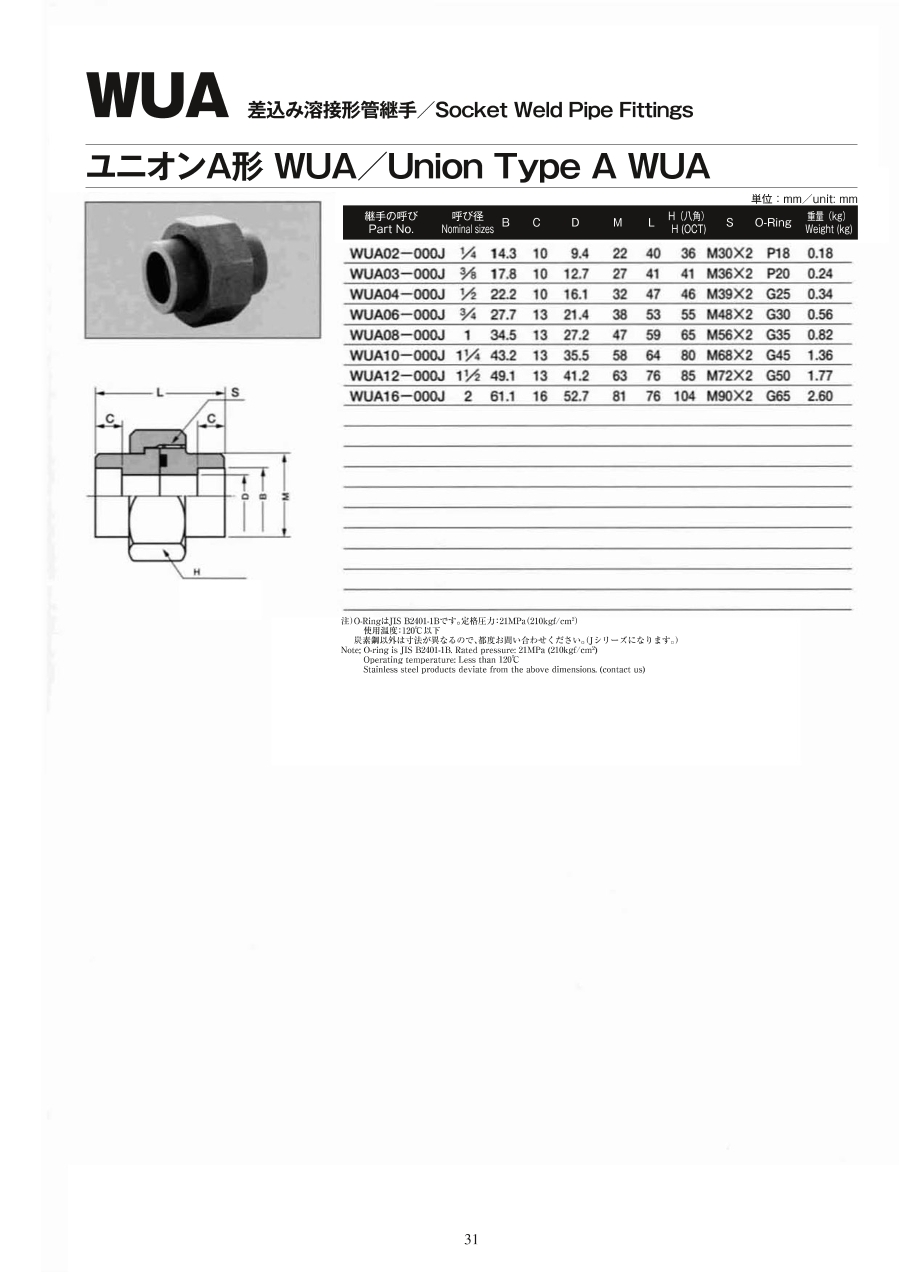

外形図

高圧管継手 差込み溶接形管継手 WUAユニオンA形 外形図_01

製品仕様

材質

1.本体:A105/S25C
2.ツバ:A105/S25C
3.ナット:A105/S25C
4.Oリング:NBR（JIS B2401 1B）

規格表

型番呼び径BCDML（八角）
H		SOリング重量
（Kg）
WUA02-000J1/414.3109.4224036M30 × 2P180.18
WUA03-000J3/817.81012.7274141M36 × 2P200.24
WUA04-000J1/222.21016.1324746M39 × 2G250.34
WUA06-000J3/427.71321.4385355M48 × 2G300.56
WUA08-000J134.51327.2475965M56 × 2G350.82
WUA10-000J1 1/443.21335.5586480M68 × 2G451.36
WUA12-000J1 1/249.11341.2637685M72 × 2G501.77
WUA16-000J261.11652.78176104M90 × 2G652.6

型番リスト

表示件数
  • 1
    • 型番
    WUA06-000J

    径の呼び １

    適用管外径

    (φ)

    		最小発注数量
    3/4
    27.7
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,651円
    ( 4,016円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    差し込み溶接型継手のユニオンA型。
    【特長】
    ・一般油圧用の中高圧配管用の継手。
    ・スケジュール管に対応。
    【用途】
    ・油圧関連産業はもとより、パワープラン卜、石油、LNG、化学、製鉄プラント等。
    ・国内及び海外のあらゆる産業分野で高いシェアを持ち、好評。

    ご注意

    • ※カタログは商品情報をご参照下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    高圧管継手 差込み溶接形管継手 WUAユニオンA形の型番WUA06-000Jのページです。 型番WUA06-000Jに関する仕様情報を記載しております。
    高圧管継手 差込み溶接形管継手 WUAユニオンA形のレビュー
    2平均満足度：2.01件のレビュー
    配管継手として
    2
    満足度：2.02022/05/10
    丸フランジが入らない狭い箇所で使用でき良かったです。 価格がもう少し安ければなお良かったと思います。

    ミスミからのコメント

    貴重なご意見を頂きありがとうございます。 低価格の商品をご提供できるよう尽力してまいります。 今後ともご利用のほどよろしくお願いいたします。

    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qステンレスで製造可能ですか
    A
    SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
    Q使用温度範囲を教えて下さい。
    A
    範囲は-20℃～100℃です、パッキン類を使用の継手はパッキンの仕様によります。
