高圧管継手 ねじ込み形管継手 SUAユニオン
- 通常単価(税別)
- 2,526円～4,166円
- 税込単価
- 2,779円～4,583円
高圧管用ねじ込み継手のユニオン。【特長】・一般油圧用の中高圧配管用の継手。・ス...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が3型番あります。
商品情報

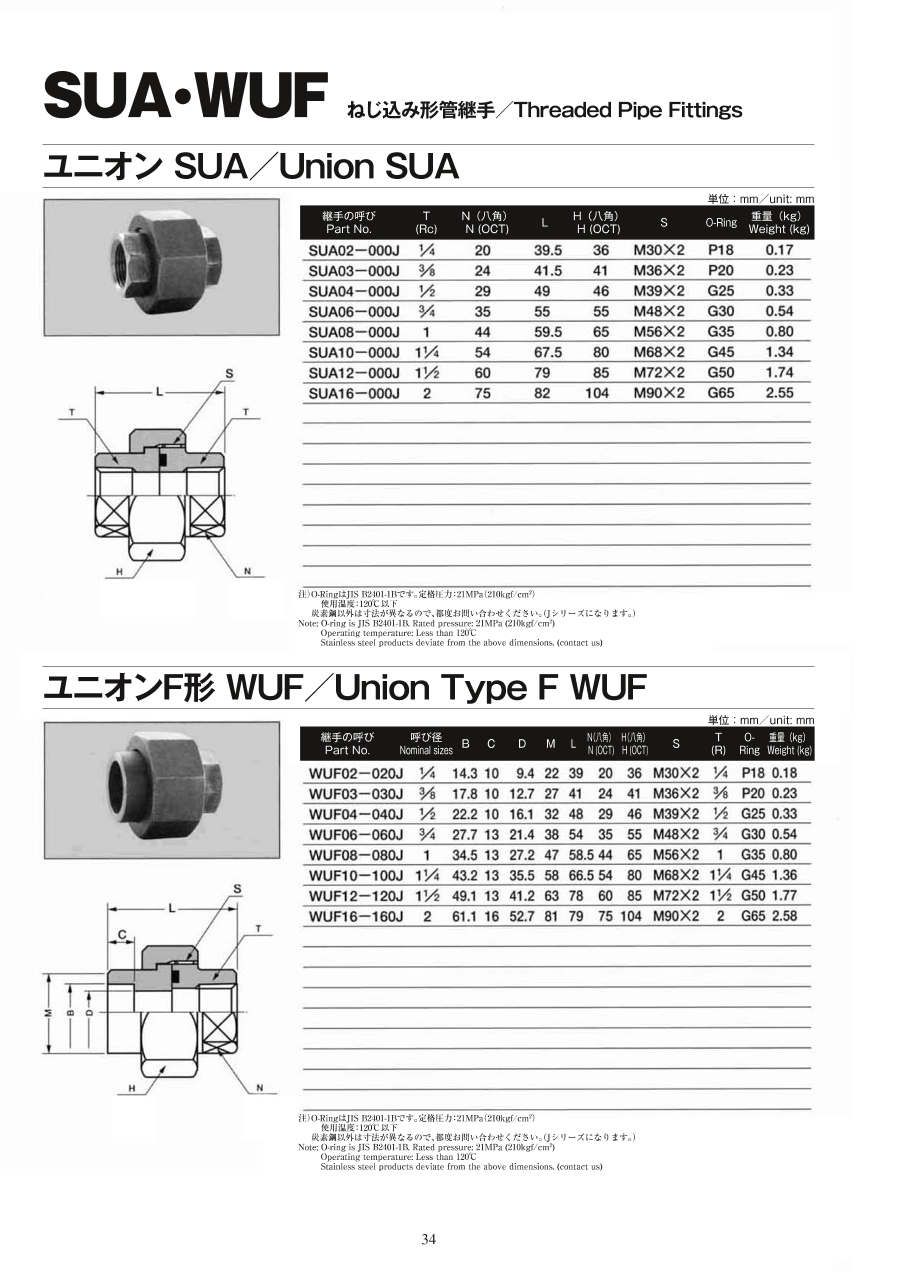

外形図
製品仕様
- Oリング：JIS B2401-1B
- 定格圧力：21MPa（210kgf/cm2）
- 使用温度：120℃以下
規格表
| 型番 | T （Rc） | N （八角） | L | H （八角） | S | Oリング | 重量 （kg） |
|---|---|---|---|---|---|---|---|
| SUA02-000J | 1/4 | 20 | 39.5 | 36 | M30×2 | P18 | 0.17 |
| SUA03-000J | 3/8 | 24 | 41.5 | 41 | M36×2 | P20 | 0.23 |
| SUA04-000J | 1/2 | 29 | 49 | 46 | M39×2 | G25 | 0.33 |
| SUA06-000J | 3/4 | 35 | 55 | 55 | M48×2 | G30 | 0.54 |
| SUA08-000J | 1 | 44 | 59.5 | 65 | M56×2 | G35 | 0.80 |
| SUA10-000J | 1 1/4 | 54 | 67.5 | 80 | M68×2 | G45 | 1.34 |
| SUA12-000J | 1 1/2 | 60 | 79 | 85 | M72×2 | G50 | 1.74 |
| SUA16-000J | 2 | 75 | 82 | 104 | M90×2 | G65 | 2.55 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,526円 ( 2,779円 ) | 在庫品1日目当日出荷可能 |
3,498円 ( 3,848円 ) | 在庫品1日目当日出荷可能 |
4,166円 ( 4,583円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高圧管用ねじ込み継手のユニオン。
【特長】
・一般油圧用の中高圧配管用の継手。
・スケジュール管に対応。
【用途】
・油圧関連産業はもとより、パワープラン卜、石油、LNG、化学、製鉄プラント等。
・国内及び海外のあらゆる産業分野で高いシェアを持ち、好評。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
高圧管継手 ねじ込み形管継手 SUAユニオンのレビュー
製品の試験用に
3
3.02019/07/24
製品に同型の商品がついておりましたので、試験のため同じものを購入しました。水圧の試験に利用しています。性能面では特に問題...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
Q使用温度範囲を教えて下さい。
A
範囲は-20℃～100℃です、パッキン類を使用の継手はパッキンの仕様によります。
