高圧管継手 ねじ込み形管継手 SRN径違いニップル
未確定：候補が6型番あります。
商品情報

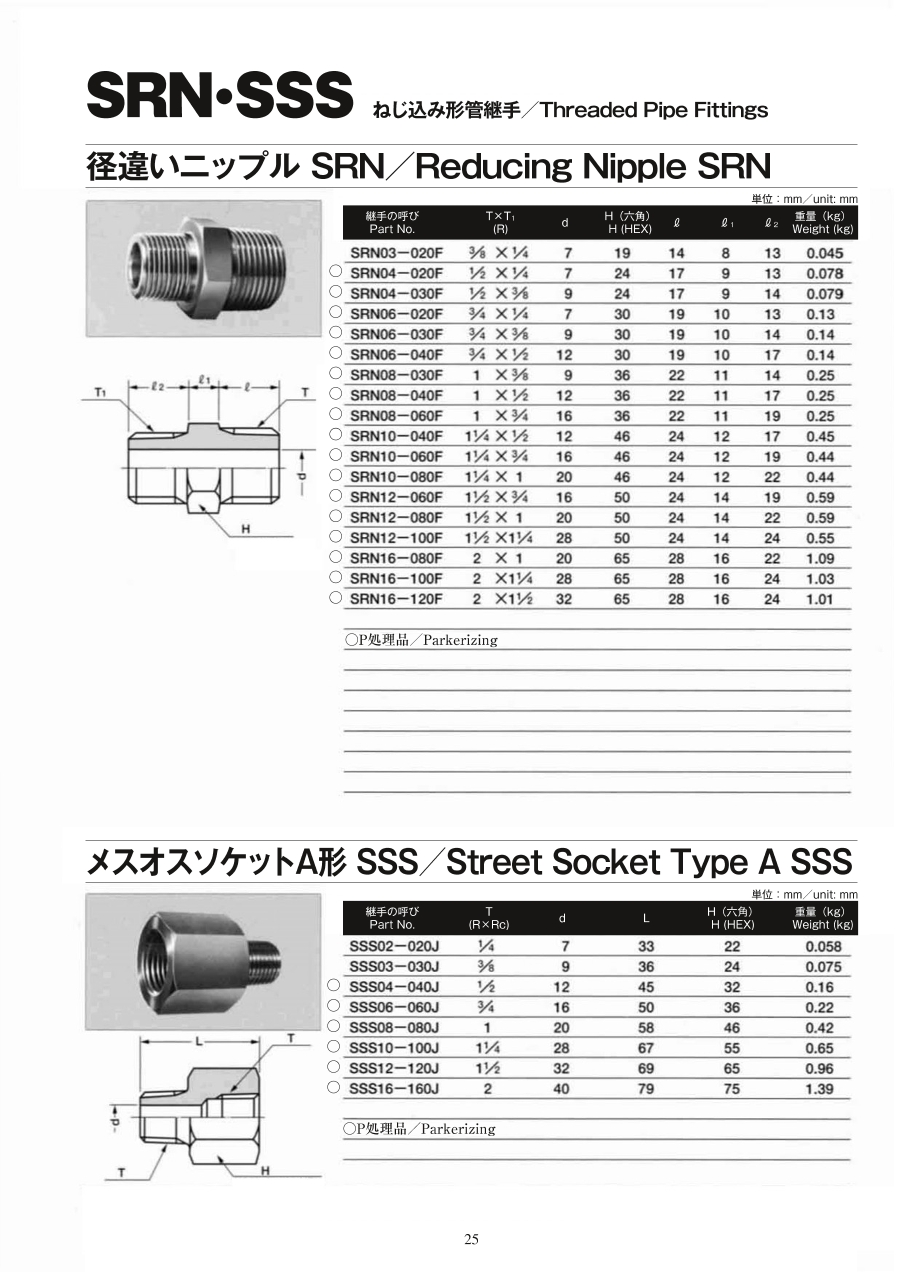

外形図
製品仕様
- 材質：S25C、S45C又は相当品
- 処理：※印はP処理品
規格表
| 型番 | T×T1 （R） | d | 六角対辺 H | L | L1 | L2 | 重量 （kg） |
|---|---|---|---|---|---|---|---|
| SRN03-020F | 3/8×1/4 | 7 | 19 | 14 | 8 | 13 | 0.045 |
| SRN04-020F※ | 1/2×1/4 | 7 | 24 | 17 | 9 | 13 | 0.078 |
| SRN04-030F※ | 1/2×3/8 | 9 | 24 | 17 | 9 | 14 | 0.079 |
| SRN06-020F※ | 3/4×1/4 | 7 | 30 | 19 | 10 | 13 | 0.13 |
| SRN06-030F※ | 3/4×3/8 | 9 | 30 | 19 | 10 | 14 | 0.14 |
| SRN06-040F※ | 3/4×1/2 | 12 | 30 | 19 | 10 | 17 | 0.14 |
| SRN08-030F※ | 1×3/8 | 9 | 36 | 22 | 11 | 14 | 0.25 |
| SRN08-040F※ | 1×1/2 | 12 | 36 | 22 | 11 | 17 | 0.25 |
| SRN08-060F※ | 1×3/4 | 16 | 36 | 22 | 11 | 19 | 0.25 |
| SRN10-040F※ | 1 1/4×1/2 | 12 | 46 | 24 | 12 | 17 | 0.45 |
| SRN10-060F※ | 1 1/4×3/4 | 16 | 46 | 24 | 12 | 19 | 0.44 |
| SRN10-080F※ | 1 1/4×1 | 20 | 46 | 24 | 12 | 22 | 0.44 |
| SRN12-060F※ | 1 1/2×3/4 | 16 | 50 | 24 | 14 | 19 | 0.59 |
| SRN12-080F※ | 1 1/2×1 | 20 | 50 | 24 | 14 | 22 | 0.59 |
| SRN12-100F※ | 1 1/2×1 1/4 | 28 | 50 | 24 | 14 | 24 | 0.55 |
| SRN16-080F※ | 2×1 | 20 | 65 | 28 | 16 | 22 | 1.09 |
| SRN16-100F※ | 2×1 1/4 | 28 | 65 | 28 | 16 | 24 | 1.03 |
| SRN16-120F※ | 2×1 1/2 | 32 | 65 | 28 | 16 | 24 | 1.01 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
743円 ( 817円 ) | 在庫品1日目当日出荷可能 |
571円 ( 628円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
865円 ( 952円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高圧管用ねじ込み継手の径違いニップル。
【特長】
・一般油圧用の中高圧配管用の継手。
・スケジュール管に対応。
【用途】
・油圧関連産業はもとより、パワープラン卜、石油、LNG、化学、製鉄プラント等。
・国内及び海外のあらゆる産業分野で高いシェアを持ち、好評。
商品担当おすすめ
高圧管継手 ねじ込み形管継手 SRN径違いニップルのレビュー
カシメ機の油圧配管使う
5
5.02020/01/30
カシメ力を出すために、油圧配管を太くしました。でも油圧シリンダーの接続口は細いです。異径ニップルを使って何回変換いらなく...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qステンレスで製造可能ですか
A
SUS304は製造可能です、製造にあたり寸法が変更になる可能性がございます。
Q使用温度範囲を教えて下さい。
A
範囲は-20℃～100℃です、パッキン類を使用の継手はパッキンの仕様によります。
