タイプ
~mm
- DRE
CAD
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 4日以内
- 6日以内
- 18日以内

イハラサイエンス

ダブルフェルールタイプチューブ継手レデューサ DRE

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,193円～5,507円

税込単価: 2,412円～6,058円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

ステンレスチューブ用くい込み継手のレデューサ。【特長】・高い品質が要求される高...

材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲 (℃)
-196::600
接続種類
管⇔管　違径
接続種類管違径
レデューサ
適用管材質
ステンレス
種類
継手

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

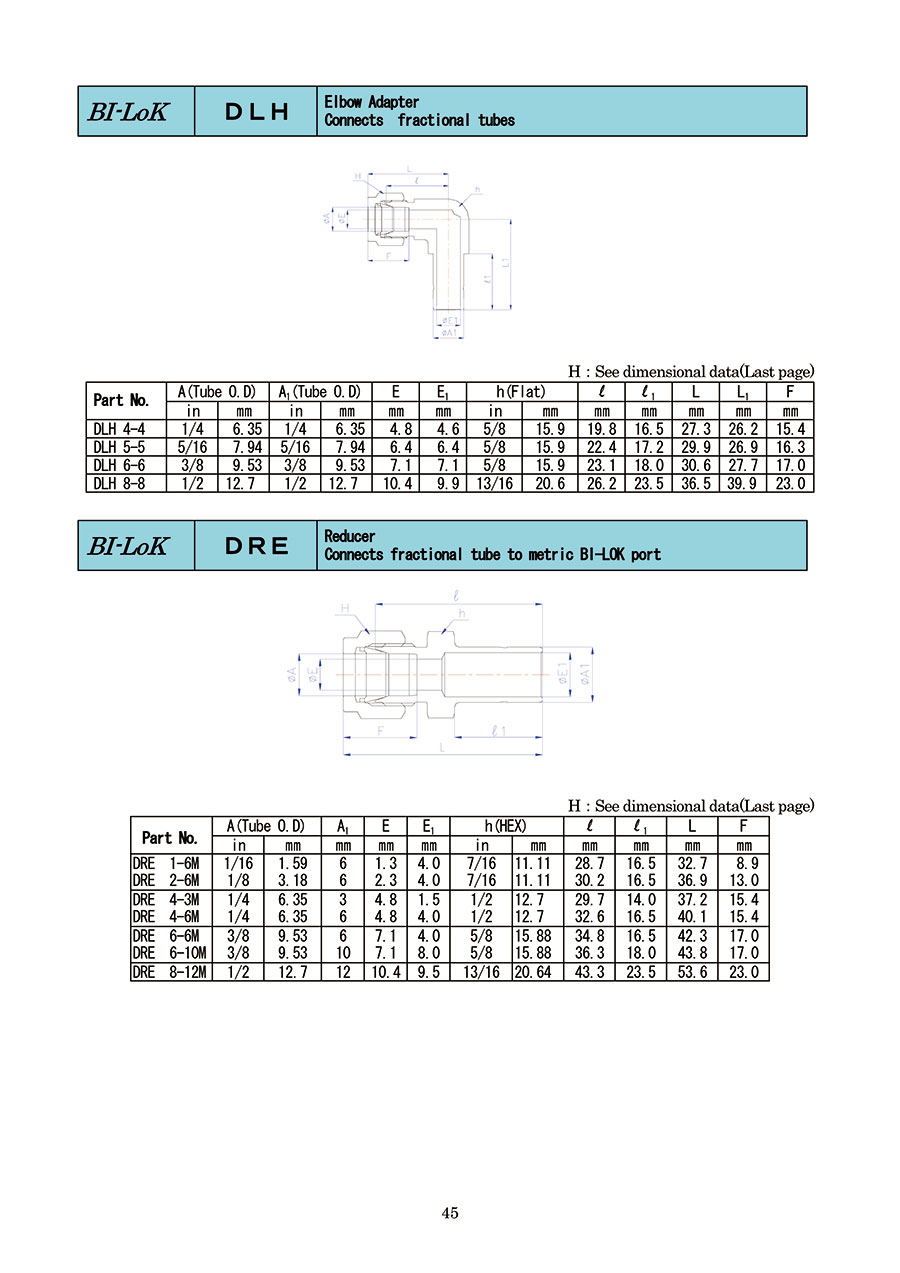

外形図

※規格表内「E1」が「-」の場合、「E」と同一寸法

製品仕様

材質：SUS316

規格表

型番	チューブ外径 A		チューブ内径 A1		E	E1	h （HEX）		H （HEX）		l	l1	L	F
型番	in	mm	in	mm	E	E1	in	mm	in	mm	l	l1	L	F
DRE 1-2 ss	1/16	1.59	1/8	3.18	1.3	2.0	5/16	7.94	5/16	7.94	25.4	14.0	29.4	8.9
DRE 1-4 ss	1/16	1.59	1/4	6.35	1.3	4.8	5/16	7.94	5/16	7.94	27.9	16.5	31.9	8.9
DRE 2-1 ss	1/8	3.18	1/16	1.59	2.3	0.6	7/16	11.11	7/16	11.11	23.0	10.0	29.7	13.0
DRE 2-2 ss			1/8	3.18		2.0					27.0	14.0	33.7
DRE 2-3 ss			3/16	4.76		3.0					27.7	14.8	34.4
DRE 2-4 ss			1/4	6.35		4.8					29.5	16.5	36.2
DRE 2-6 ss			3/8	9.53		7.1					31.0	18.0	37.7
DRE 3-2 ss	3/16	4.76	1/8	3.18	3	2	7/16	11.11	1/2	12.70	28.0	14.0	34.7	13.8
DRE 3-4 ss	3/16	4.76	1/4	6.35	3	4.8	7/16	11.11	1/2	12.70	30.5	16.5	37.2	13.8
DRE 4-2 ss	1/4	6.35	1/8	3.18	4.8	2.0	1/2	12.7	9/16	14.29	29.5	14.0	37.0	15.4
DRE 4-3 ss			3/16	4.76		3.0	1/2	12.7			30.2	14.8	37.7
DRE 4-4 ss			1/4	6.35		-	1/2	12.7			31.8	16.5	39.3
DRE 4-5 ss			5/16	7.94		6.4	1/2	12.7			32.5	17.2	40.0
DRE 4-6 ss			3/8	9.53		7.1	1/2	12.7			33.3	18.0	40.8
DRE 4-8 ss			1/2	12.7		9.9	9/16	14.29			39.0	23.5	46.5
DRE 4-10 ss			5/8	15.88		12.7	11/16	17.46			40.7	25.2	48.2
DRE 4-12 ss			3/4	19.05		15.0	7/8	22.23			43.0	25.2	50.5
DRE5-6 ss	5/16	7.94	3/8	9.53	6.4	7.1	9/16	14.29	5/8	15.88	34.6	18.0	42.1	16.3
DRE5-8 ss	5/16	7.94	1/2	12.7	6.4	9.9	9/16	14.29	5/8	15.88	40.1	23.5	47.6	16.3
DRE6-3 ss	3/8	9.53	3/16	4.76	7.1	3.0	5/8	15.88	11/16	17.46	32.3	14.8	39.8	17.0
DRE6-4 ss			1/4	6.35		4.8	5/8	15.88			34.0	16.5	41.5
DRE6-6 ss			3/8	9.53		-	5/8	15.88			35.5	18.0	43.0
DRE6-8 ss			1/2	12.7		9.9	5/8	15.88			41.0	23.5	48.5
DRE6-10 ss			5/8	15.88		12.7	11/16	17.46			42.9	25.2	50.4
DRE6-12 ss			3/4	19.05		15.0	13/16	20.64			43.0	25.2	50.5
DRE8-4 ss	1/2	12.7	1/4	6.35	10.4	4.8	13/16	20.64	7/8	22.23	35.5	16.5	45.8	23.0
DRE8-6 ss			3/8	9.53		7.1	13/16	20.64			37.0	18.0	47.3
DRE8-8 ss			1/2	12.7		9.9	13/16	20.64			42.5	23.5	52.8
DRE8-10 ss			5/8	15.88		12.7	13/16	20.64			43.7	25.2	54.0
DRE8-12 ss			3/4	19.05		15.0	13/16	20.64			43.7	25.2	54.0
DRE8-16 ss			1	25.4		20.1	1-1/16	26.99			50.0	32.5	60.3
DRE 10-12 ss	5/8	15.88	3/4	19.05	12.7	15.0	15/16	23.81	1	25.40	44.5	25.2	54.8	24.6
DRE 12-16 ss	3/4	19.05	1	25.4	15.8	20.1	1-1/16	26.99	1-1/8	28.58	52.5	32.5	62.8	24.6

型番リスト

表示件数

型番

適用管外径

(φ)

適用管外径(異径の場合)

(φ)

長さL

(mm)

最小発注数量

1/16	1/8	29.4	1個
1/16	1/4	31.9	1個
1/8	1/4	36.2	1個
1/4	1/8	37.0	1個
1/4	1/4	39.3	1個
1/4	3/8	40.8	1個
1/4	1/2	46.5	1個
3/8	1/4	41.5	1個
3/8	1/2	48.5	1個
3/8	3/4	50.5	1個
1/2	1/4	45.8	1個
1/2	3/8	47.3	1個
1/2	1/2	52.8	1個
1/2	3/4	54.0	1個
1/2	1	60.3	1個

通常単価(税別) (税込単価)	通常出荷日

2,761円 ( 3,037円 )	18日目
3,369円 ( 3,706円 )	18日目
2,193円 ( 2,412円 )	4日目
2,561円 ( 2,817円 )	4日目
2,246円 ( 2,471円 )	4日目
2,228円 ( 2,451円 )	在庫品1日目当日出荷可能
2,386円 ( 2,625円 )	4日目
3,424円 ( 3,766円 )	3日目
3,396円 ( 3,736円 )	6日目
4,102円 ( 4,512円 )	3日目
3,792円 ( 4,171円 )	4日目
3,250円 ( 3,575円 )	4日目
4,112円 ( 4,523円 )	3日目
3,329円 ( 3,662円 )	4日目
5,507円 ( 6,058円 )	4日目

詳細情報

基本情報

基本情報

ステンレスチューブ用くい込み継手のレデューサ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手レデューサ DRE。
・材質: ステンレス。
・使用流体: 水、空気、蒸気、ガス、薬品、油。
・適用管材質: ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
ニードルストップバルブ VNシリーズ
ステンレス製のストップバルブです。
イハラサイエンス
ニードルストップバルブ（内ねじ式） VBシリーズ
ステンレス製のストップバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルフェルールタイプチューブ継手レデューサ DREのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q脱着回数は何回ですか

目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
