タイプ
~mm
- DTA
CAD
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 4日以内

イハラサイエンス

ダブルフェルールタイプチューブ継手ユニオンティー DTA

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 4,733円～22,770円

税込単価: 5,206円～25,047円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

ステンレスチューブ用くい込み継手のユニオンティー。【特長】・要求される高圧用の...

材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲 (℃)
-196::600
接続種類
管⇔管　同径
接続種類管同径
ユニオンティー
適用管材質
ステンレス
種類
継手

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

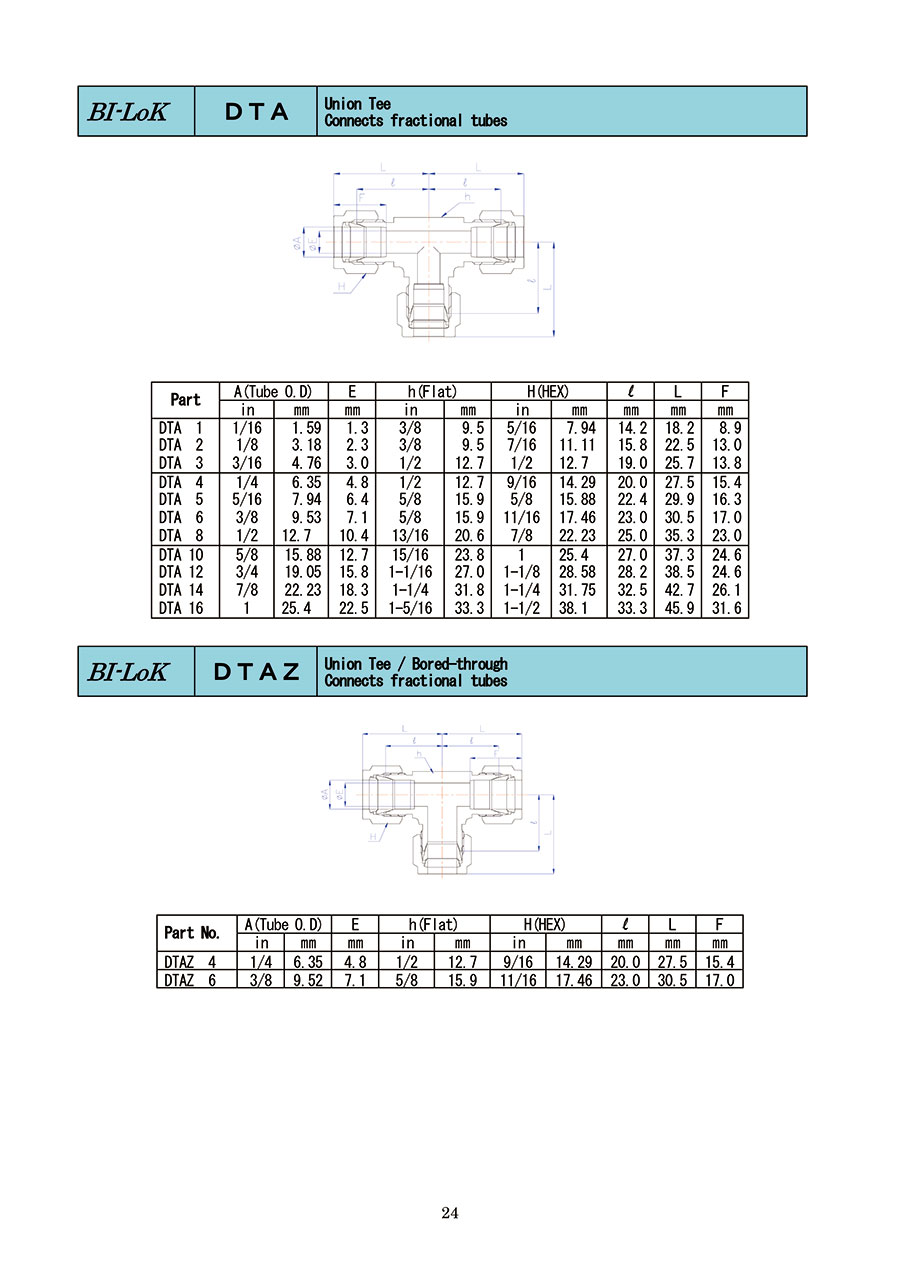

外形図

規格表

型番	チューブ外径 A		E	h （Flat）		H （HEX）		l	L	F
型番	in	mm	E	in	mm	in	mm	l	L	F
DTA 1	1/16	1.59	1.3	3/8	9.5	5/16	7.94	14.2	18.2	8.9
DTA 2	1/8	3.18	2.3	3/8	9.5	7/16	11.11	15.8	22.5	13.0
DTA 3	3/16	4.76	3.0	1/2	12.7	1/2	12.7	19.0	25.7	13.8
DTA 4	1/4	6.35	4.8	1/2	12.7	9/16	14.29	20.0	27.5	15.4
DTA 5	5/16	7.94	6.4	5/8	15.9	5/8	15.88	22.4	29.9	16.3
DTA 6	3/8	9.53	7.1	5/8	15.9	11/16	17.46	23.0	30.5	17.0
DTA 8	1/2	12.7	10.4	13/16	20.6	7/8	22.23	25.0	35.3	23.0
DTA 10	5/8	15.88	12.7	15/16	23.8	1	25.4	27.0	37.3	24.6
DTA 12	3/4	19.05	15.8	1-1/16	27.0	1-1/8	28.58	28.2	38.5	24.6
DTA 16	1	25.4	22.5	1-5/16	33.3	1-1/2	38.1	33.3	45.9	31.6

型番リスト

表示件数

型番

適用管外径

(φ)

長さL

(mm)

最小発注数量

1/8	22.5	1個
1/4	27.5	1個
3/8	30.5	1個
1/2	35.3	1個
3/4	38.5	1個
1	45.9	1個

通常単価(税別) (税込単価)	通常出荷日

6,883円 ( 7,571円 )	3日目
4,733円 ( 5,206円 )	在庫品1日目当日出荷可能
5,816円 ( 6,398円 )	4日目
8,884円 ( 9,772円 )	4日目
15,433円 ( 16,976円 )	3日目
22,770円 ( 25,047円 )	4日目

詳細情報

基本情報

基本情報

ステンレスチューブ用くい込み継手のユニオンティー。
【特長】
・要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手レデューサ MDRE。
・材質: ステンレス。
・流体: 水、空気、蒸気、ガス、薬品、油。
・適用管材質: ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
ニードルストップバルブ VNシリーズ
ステンレス製のストップバルブです。
イハラサイエンス
ニードルストップバルブ（内ねじ式） VBシリーズ
ステンレス製のストップバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルフェルールタイプチューブ継手ユニオンティー DTAのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q脱着回数は何回ですか

目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
