ダブルフェルールタイプチューブ継手 ユニオン MDUA
- 通常単価(税別)
- 2,989円～15,965円特別価格
- 税込単価
- 3,288円～17,562円特別価格
通常出荷日：在庫品1日目～18日目一部当日出荷可能
ステンレスチューブ用のくい込み継手。【特長】・高い品質が要求される高圧用の継手において、高い実績を誇る...
詳細を確認
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

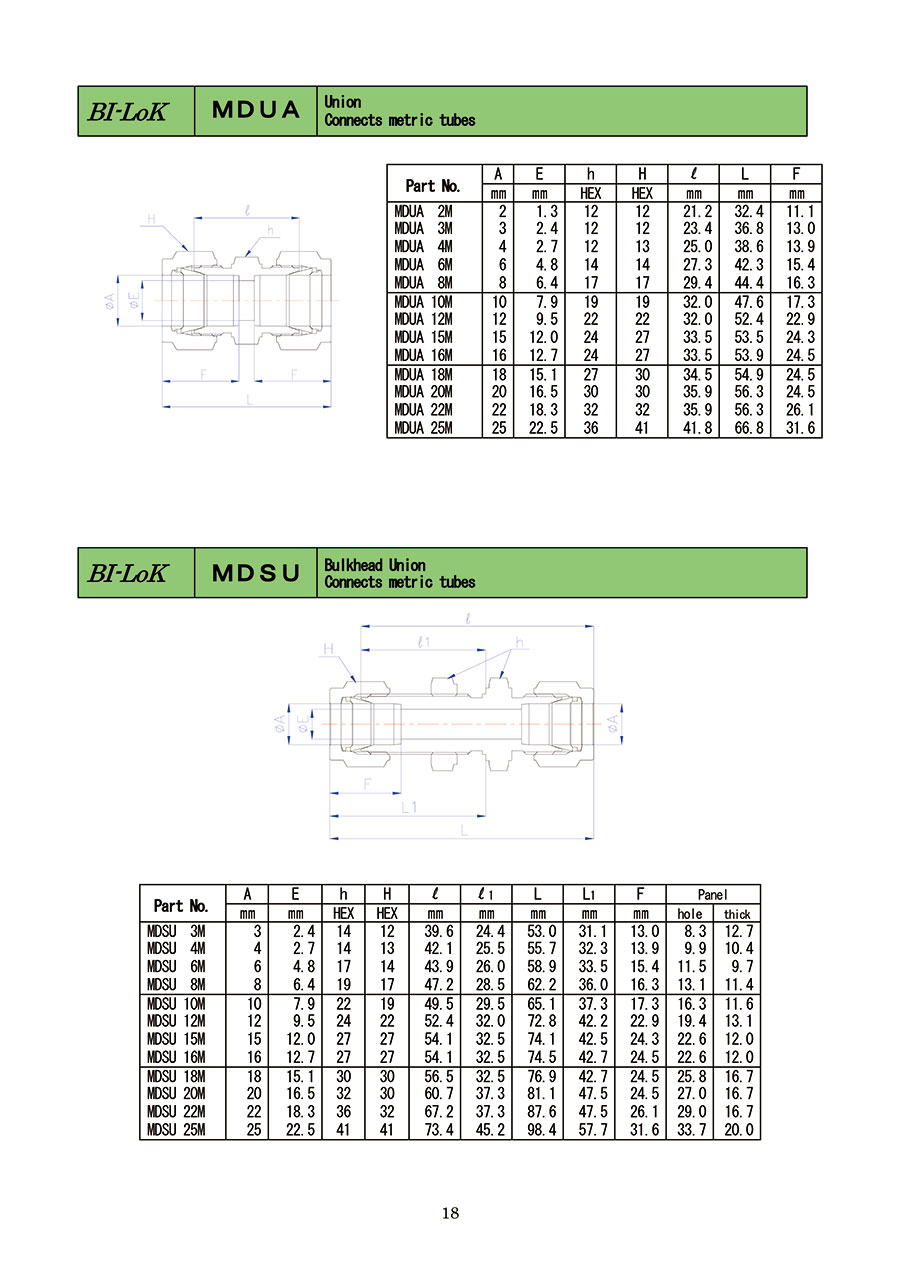

外形図
製品仕様
- 材質：SUS316
規格表
| 型番 | チューブ外径 A | E | h （Hex） | H （Hex） | l | L | F |
|---|---|---|---|---|---|---|---|
| MDUA 2M ss | 2 | 1.3 | 12 | 12 | 21.2 | 32.4 | 11.1 |
| MDUA 3M ss | 3 | 2.4 | 12 | 12 | 23.4 | 36.8 | 13.0 |
| MDUA 4M ss | 4 | 2.7 | 12 | 13 | 25.0 | 38.6 | 13.9 |
| MDUA 6M ss | 6 | 4.8 | 14 | 14 | 27.3 | 42.3 | 15.4 |
| MDUA 8M ss | 8 | 6.4 | 17 | 17 | 29.4 | 44.4 | 16.3 |
| MDUA 10M ss | 10 | 7.9 | 19 | 19 | 32.0 | 47.6 | 17.3 |
| MDUA 12M ss | 12 | 9.5 | 22 | 22 | 32.0 | 52.4 | 22.9 |
| MDUA 15M ss | 15 | 12.0 | 24 | 27 | 33.5 | 53.5 | 24.3 |
| MDUA 16M ss | 16 | 12.7 | 24 | 27 | 33.5 | 53.9 | 24.5 |
| MDUA 18M ss | 18 | 15.1 | 27 | 30 | 34.5 | 54.9 | 24.5 |
| MDUA 20M ss | 20 | 16.5 | 30 | 30 | 35.9 | 56.3 | 24.5 |
| MDUA 22M ss | 22 | 18.3 | 32 | 32 | 35.9 | 56.3 | 26.1 |
| MDUA 25M ss | 25 | 22.5 | 36 | 41 | 41.8 | 66.8 | 31.6 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,526円 ( 4,979円 ) | 3日目 |
2,989円 ( 3,288円 ) | 4日目 |
3,129円2,033円 ( 2,236円 ) | 在庫品1日目当日出荷可能 |
3,269円 ( 3,596円 ) | 在庫品1日目当日出荷可能 |
4,426円 ( 4,869円 ) | 在庫品1日目当日出荷可能 |
7,610円 ( 8,371円 ) | 4日目 |
9,368円 ( 10,305円 ) | 18日目 |
14,396円 ( 15,836円 ) | 3日目 |
15,965円 ( 17,562円 ) | 4日目 |
詳細情報
基本情報
ステンレスチューブ用のくい込み継手。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手 ユニオン MDUA。
・材質: ステンレス。
・使用流体: 水、空気、蒸気、ガス、薬品、油。
・適用管材質: ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用。
商品担当おすすめ
ダブルフェルールタイプチューブ継手 ユニオン MDUAのレビュー
生産設備付帯のSUS製丸管に対する継手として使用
5
5.02019/09/04
生産設備付帯の蒸気及びエアーを通すSUS製丸管に対する継手として用途に応じ同社製おすコネクタ型番：MDCT6M-R4SS...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
