ダブルフェルールタイプチューブ継手 ユニオン DUA
- 通常単価(税別)
- 2,420円～15,132円
- 税込単価
- 2,662円～16,645円
ステンレスチューブ用くい込み継手のユニオン。【特長】・高い品質が要求される高圧...
詳細情報を確認する未確定：候補が6型番あります。
商品情報

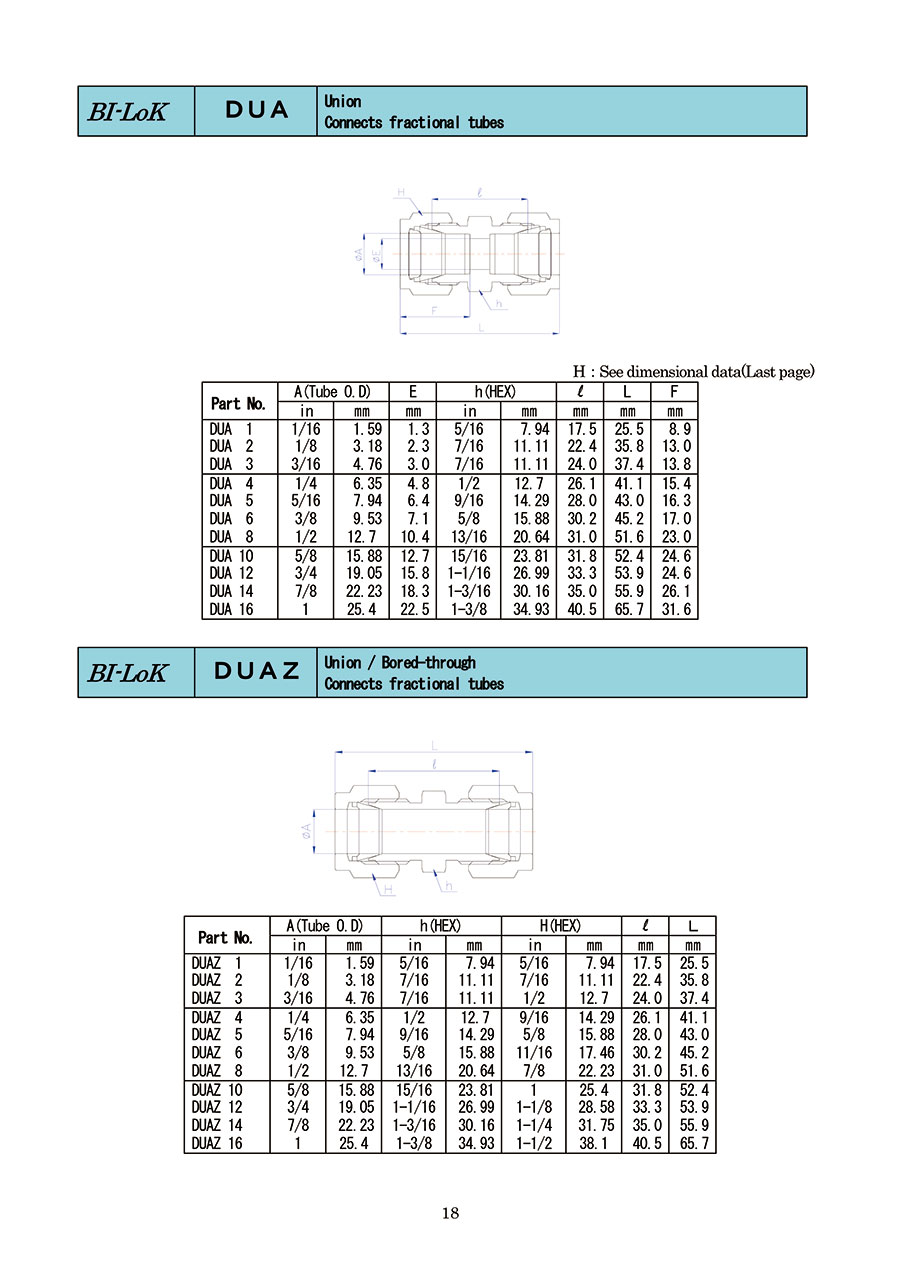

外形図
規格表
| 型番 | チューブ外径 A | E | h （HEX） | l | L | F | ||
|---|---|---|---|---|---|---|---|---|
| in | mm | in | mm | |||||
| DUA 1 | 1/16 | 1.59 | 1.3 | 5/16 | 7.94 | 17.5 | 25.5 | 8.9 |
| DUA 2 | 1/8 | 3.18 | 2.3 | 7/16 | 11.11 | 22.4 | 35.8 | 13.0 |
| DUA 3 | 3/16 | 4.76 | 3.0 | 7/16 | 11.11 | 24.0 | 37.4 | 13.8 |
| DUA 4 | 1/4 | 6.35 | 4.8 | 1/2 | 12.7 | 26.1 | 41.1 | 15.4 |
| DUA 5 | 5/16 | 7.94 | 6.4 | 9/16 | 14.29 | 28.0 | 43.0 | 16.3 |
| DUA 6 | 3/8 | 9.53 | 7.1 | 5/8 | 15.88 | 30.2 | 45.2 | 17.0 |
| DUA 8 | 1/2 | 12.7 | 10.4 | 13/16 | 20.64 | 31.0 | 51.6 | 23.0 |
| DUA 10 | 5/8 | 15.88 | 12.7 | 15/16 | 23.81 | 31.8 | 52.4 | 24.6 |
| DUA 12 | 3/4 | 19.05 | 15.8 | 1-1/16 | 26.99 | 33.3 | 53.9 | 24.6 |
| DUA 14 | 7/8 | 22.23 | 18.3 | 1-3/16 | 30.16 | 35.0 | 55.9 | 26.1 |
| DUA 16 | 1 | 25.4 | 22.5 | 1-3/8 | 34.93 | 40.5 | 65.7 | 31.6 |
詳細情報
基本情報
ステンレスチューブ用くい込み継手のユニオン。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手 ユニオン DUA。
・材質: ステンレス。
・使用流体: 水、空気、蒸気、ガス、薬品、油。
・適用管材質: ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用。
商品担当おすすめ
ダブルフェルールタイプチューブ継手 ユニオン DUAのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
