イハラサイエンス

ダブルフェルールタイプチューブ継手めすブランチ・ティー MDTH

カタログ |

一部SALE 2026/01/31まで

この商品のFAQをみる（1件）

通常単価(税別): 7,484円～42,577円特別価格

税込単価: 8,232円～46,835円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

ステンレス配管分野に使用されているダブルフェルールタイプチューブ継手のめすブラ...

材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲 (℃)
-196::600
接続種類
ねじ⇔管　分岐
適用管材質
ステンレス
種類
継手

未確定：候補が33型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質表

品番	名称	材質
1	本体	SUS316
2	フロントフェルール	SUS316
2	フロントフェルール	SUS316
3	バックフェルール	SUS316
4	ナット	SUS316

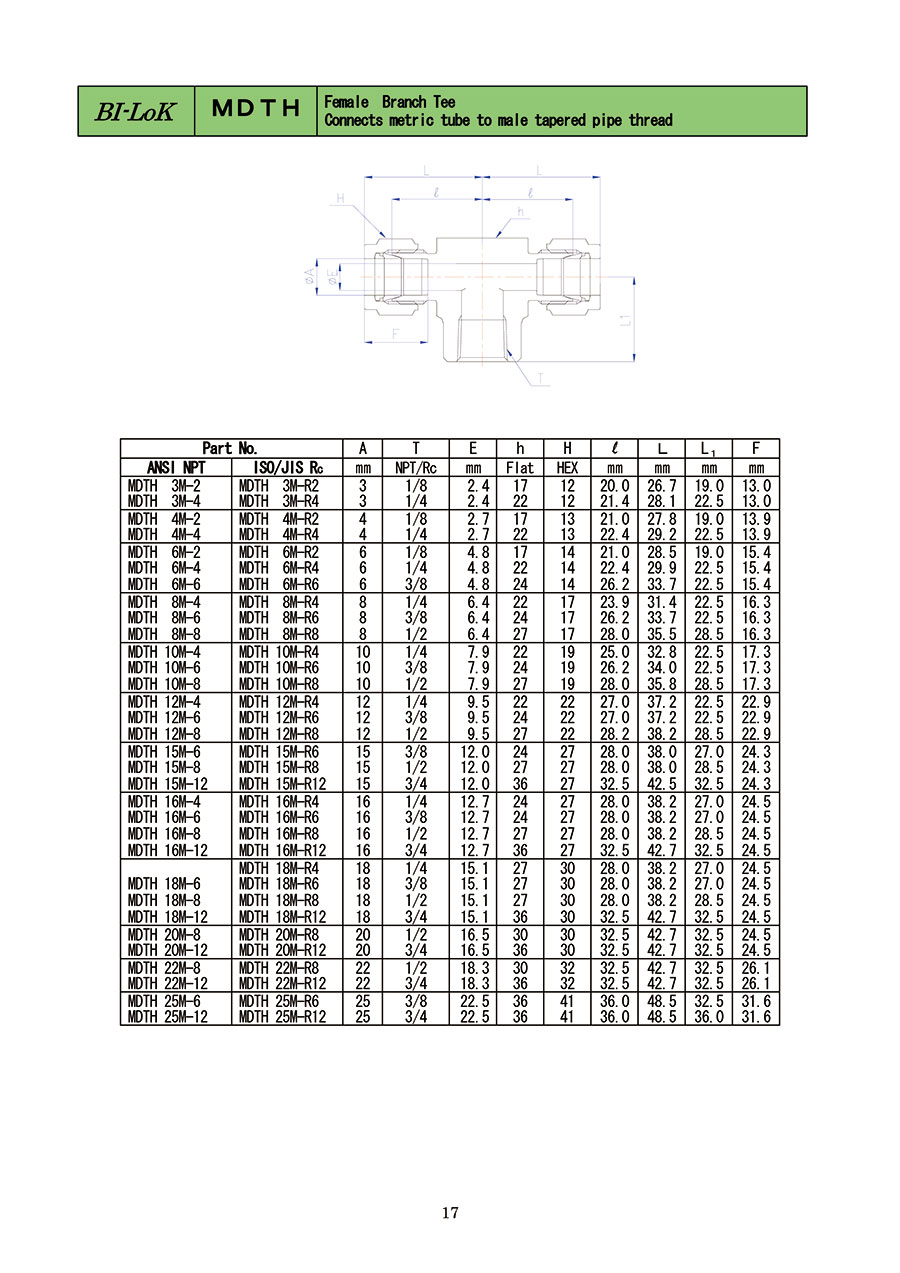

規格表

型番	チューブ外径 A	T （NPT）	E	h （FLAT）	H （HEX）	l	L	L1	F
MDTH6M-4ss	6	1/4	4.8	22	14	22.4	29.9	22.5	15.4
MDTH15M-6ss	15	3/8	12.0	24	27	28.0	38.0	27.0	24.3
MDTH4M-R2ss	4	1/8	2.7	17	13	21.0	27.8	19.0	13.9
MDTH4M-R4ss	4	1/4	2.7	22	13	22.4	29.2	22.5	13.9
MDTH6M-R2ss	6	1/8	4.8	17	14	21.0	28.5	19.0	15.4
MDTH6M-R4ss		1/4		22		22.4	29.9	22.5
MDTH6M-R6ss		3/8		24		26.2	33.7	22.5
MDTH6M-R8ss		1/2		27		28.0	35.5	28.5
MDTH8M-R2ss	8	1/8	6.4	17	17	22.5	30.0	19.0	16.3
MDTH8M-R4ss		1/4		22		23.9	31.4	22.5
MDTH8M-R6ss		3/8		24		26.2	33.7	22.5
MDTH10M-R4ss	10	1/4	7.9	22	19	25.0	32.8	22.5	17.3
MDTH10M-R6ss		3/8		24		26.2	34.0	22.5
MDTH10M-R8ss		1/2		27		28.0	35.8	28.5
MDTH12M-R4ss	12	1/4	9.5	22	22	27.0	37.2	22.5	22.9
MDTH12M-R6ss		3/8		24		27.0	37.2	22.5
MDTH12M-R8ss		1/2		27		28.0	38.2	28.5
MDTH12M-R12ss		3/4		36		32.5	42.7	32.5
MDTH15M-R6ss	15	3/8	12.0	24	27	28.0	38.0	27.0	24.3
MDTH15M-R8ss		1/2		27		28.0	38.0	28.5
MDTH15M-R12ss		3/4		36		32.5	42.5	32.5
MDTH16M-R6ss	16	3/8	12.7	24	27	28.0	38.2	27.0	24.5
MDTH16M-R8ss		1/2		27		28.0	38.2	28.5
MDTH16M-R12ss		3/4		36		32.5	42.7	32.5
MDTH18M-R8ss	18	1/2	15.1	27	30	28.0	38.2	28.5	24.5
MDTH18M-R12ss	18	3/4	15.1	36	30	32.5	42.7	32.5	24.5
MDTH20M-R8ss	20	1/2	16.5	30	30	32.5	42.7	32.5	24.5
MDTH20M-R12ss	20	3/4	16.5	36	30	32.5	42.7	32.5	24.5
MDTH25M-R12ss	25	3/4	22.5	36	41	36.0	48.5	36.0	31.6

型番リスト

表示件数

型番

適用管外径

(φ)

接続ねじの種類

ねじの呼び

長さL

(mm)

最小発注数量

4	Rc	1/8	27.8	1個
4	Rc	1/4	29.2	1個
6	NPT	1/4	29.9	1個
6	Rc	1/8	-	1個
6	Rc	1/4	-	1個
6	Rc	3/8	-	1個
6	Rc	1/2	-	1個
8	Rc	1/8	-	1個
8	Rc	1/4	-	1個
8	Rc	3/8	-	1個
8	Rc	1/2	-	1個
10	Rc	1/4	32.8	1個
10	Rc	3/8	34.0	1個
10	Rc	1/2	35.8	1個
12	Rc	1/4	-	1個
12	Rc	3/8	-	1個
12	Rc	1/2	-	1個
12	Rc	3/4	-	1個
15	NPT	3/8	38.0	1個
15	Rc	3/8	38.0	1個
15	Rc	1/2	38.0	1個
15	Rc	3/4	42.5	1個
16	Rc	3/8	38.2	1個
16	Rc	1/2	38.2	1個
16	Rc	3/4	42.7	1個
18	Rc	1/2	38.2	1個
18	Rc	3/4	42.7	1個
20	Rc	1/2	42.7	1個
20	Rc	3/4	42.7	1個
22	Rc	3/4	-	1個
22	Rc	1	-	1個
25	Rc	3/4	-	1個
25	Rc	1	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,357円 ( 9,193円 )	19日目
8,007円 ( 8,808円 )	19日目
7,503円 ( 8,253円 )	19日目
7,484円 ( 8,232円 )	19日目
8,706円 ( 9,577円 )	19日目
9,752円 ( 10,727円 )	19日目
15,337円14,110円 ( 15,521円 )	19日目
8,707円 ( 9,578円 )	19日目
9,404円 ( 10,344円 )	19日目
10,104円 ( 11,114円 )	19日目
15,337円14,110円 ( 15,521円 )	19日目
9,927円 ( 10,920円 )	19日目
10,276円 ( 11,304円 )	19日目
15,511円14,270円 ( 15,697円 )	19日目
13,417円12,343円 ( 13,577円 )	19日目
15,684円14,115円 ( 15,527円 )	19日目
13,243円12,183円 ( 13,401円 )	19日目
27,743円24,968円 ( 27,465円 )	19日目
13,647円 ( 15,012円 )	19日目
15,686円14,431円 ( 15,874円 )	19日目
19,020円17,118円 ( 18,830円 )	19日目
29,455円26,509円 ( 29,160円 )	19日目
15,687円14,118円 ( 15,530円 )	19日目
15,671円 ( 17,238円 )	19日目
27,744円24,969円 ( 27,466円 )	19日目
17,429円16,034円 ( 17,637円 )	19日目
29,053円26,147円 ( 28,762円 )	19日目
23,802円21,897円 ( 24,087円 )	19日目
23,802円21,897円 ( 24,087円 )	19日目
29,487円26,538円 ( 29,192円 )	19日目
42,577円38,319円 ( 42,151円 )	19日目
37,220円33,498円 ( 36,848円 )	19日目
39,296円35,366円 ( 38,903円 )	19日目

詳細情報

基本情報

基本情報

ステンレス配管分野に使用されているダブルフェルールタイプチューブ継手のめすブランチ・ティー。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・材質:ステンレス。
・使用流体:水、空気、蒸気、ガス、薬品、油。
・適用管材質:ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
ニードルストップバルブ VNシリーズ
ステンレス製のストップバルブです。
イハラサイエンス
ニードルストップバルブ（内ねじ式） VBシリーズ
ステンレス製のストップバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルフェルールタイプチューブ継手めすブランチ・ティー MDTHのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q脱着回数は何回ですか

目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
