ダブルフェルールタイプチューブ継手 めすブランチ・ティー DTH
- 通常単価(税別)
- 6,696円
- 税込単価
- 7,366円
ステンレス配管分野に使用されているダブルフェルールタイプチューブ継手のめすブラ...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
DTH4-4SSの仕様・寸法情報
材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲(℃)
-196～600
接続種類
ねじ⇔管 分岐
適用管材質
ステンレス
適用管外径(φ)
1/4
接続ねじの種類
NPT
ねじの呼び
1/4
種類
継手
長さL(mm)
30.0
商品情報

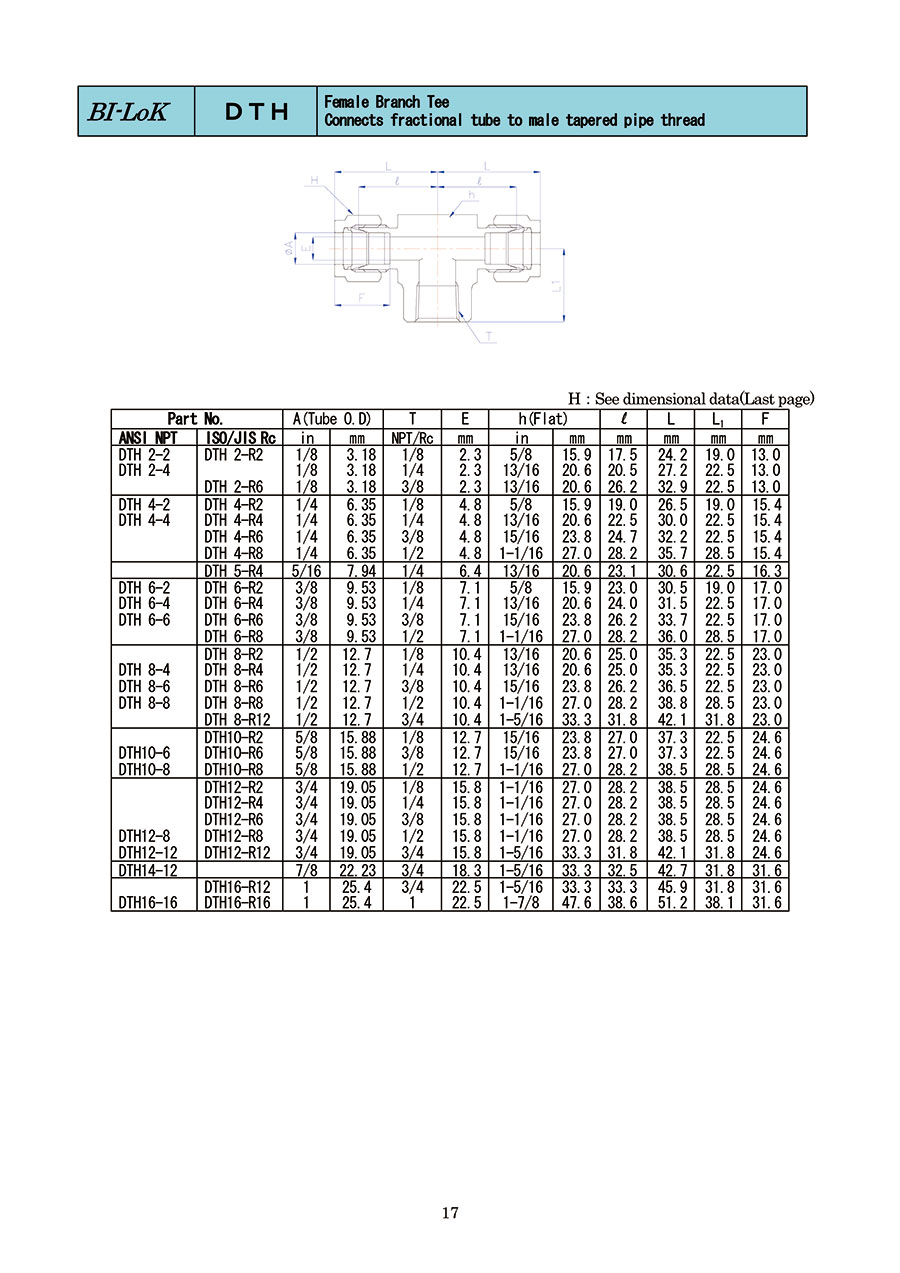

外形図
規格表
| 型番 | チューブ外径 A | T NPT/Rc | E | h （Flat） | l | L | L1 | F | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ANSI NPT | ISO/JIS Rc | in | mm | in | mm | ||||||
| DTH2-2 | DTH2-R2 | 1/8 | 3.18 | 1/8 | 2.3 | 5/8 | 15.9 | 17.5 | 24.2 | 19.0 | 13.0 |
| DTH4-2 | DTH4-R2 | 1/4 | 6.35 | 1/8 | 4.8 | 5/8 | 15.9 | 19.0 | 26.5 | 19.0 | 15.4 |
| DTH4-4 | DTH4-R4 | 1/4 | 6.35 | 1/4 | 4.8 | 13/16 | 20.6 | 22.5 | 30.0 | 22.5 | 15.4 |
| DTH6-4 | DTH6-R4 | 3/8 | 9.53 | 1/4 | 7.1 | 13/16 | 20.6 | 24.0 | 31.5 | 22.5 | 17.0 |
| DTH8-6 | DTH8-R6 | 1/2 | 12.7 | 3/8 | 10.4 | 15/16 | 23.8 | 26.2 | 36.5 | 22.5 | 23.0 |
| DTH8-8 | DTH8-R8 | 1/2 | 12.7 | 1/2 | 10.4 | 1-1/16 | 27.0 | 28.2 | 38.8 | 28.5 | 23.0 |
| DTH10-8 | DTH10-R8 | 5/8 | 15.88 | 1/2 | 12.7 | 1-1/16 | 27.0 | 28.2 | 38.5 | 28.5 | 24.6 |
| DTH12-12 | DTH12-R12 | 3/4 | 19.05 | 3/4 | 15.8 | 1-15/16 | 33.3 | 31.8 | 42.1 | 31.8 | 24.6 |
詳細情報
基本情報
ステンレス配管分野に使用されているダブルフェルールタイプチューブ継手のめすブランチ・ティー。
・材質：ステンレス
・使用流体：水、空気、蒸気、ガス、薬品、油
・適用管材質：ステンレス
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に最適
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ダブルフェルールタイプチューブ継手 めすブランチ・ティー DTHの型番DTH4-4SSのページです。
型番DTH4-4SSに関する仕様情報を記載しております。
ダブルフェルールタイプチューブ継手 めすブランチ・ティー DTHのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
