ダブルフェルールタイプチューブ継手 めすコネクタ MDSA
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 2,653円～8,641円特別価格
- 税込単価
- 2,918円～9,505円特別価格
ステンレス配管分野に使用されているダブルフェルールタイプチューブ継手のめすコネ...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報

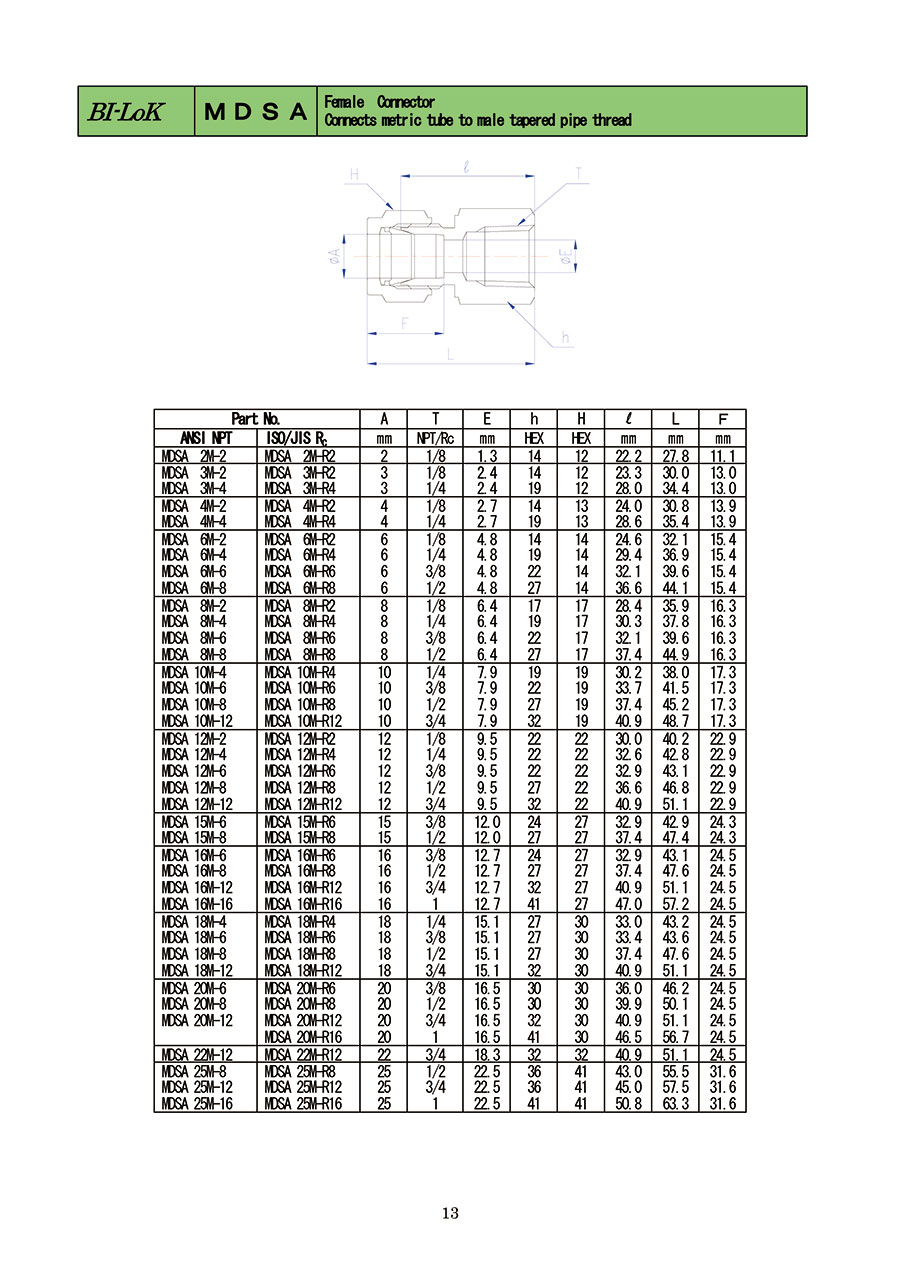

外形図
製品仕様
材質表
| 品番 | 名称 | 材質 |
|---|---|---|
| 1 | 本体 | SUS316 |
| 2 | フロントフェルール | SUS316 |
| 3 | バックフェルール | SUS316 |
| 4 | ナット | SUS316 |
規格表
| 型番 | チューブ外径 A | T （NPT） | E | h （HEX） | H （HEX） | l | L | F | |
|---|---|---|---|---|---|---|---|---|---|
| in | mm | ||||||||
| MDSA10.5-2ss | 1/8 | 10.5 | 1/8 | 7.9 | 22 | 22 | 28.6 | 38.6 | 22.7 |
| MDSA10.5-8ss | 1/8 | 10.5 | 1/2 | 7.9 | 27 | 22 | 36.6 | 46.6 | 22.7 |
| MDSA6M-2ss | - | 6 | 1/8 | 4.8 | 14 | 14 | 24.6 | 32.1 | 15.4 |
| MDSA6M-4ss | - | 1/4 | 19 | 29.4 | 36.9 | ||||
| MDSA6M-8ss | - | 1/2 | 27 | 36.6 | 44.1 | ||||
| MDSA8M-2ss | - | 8 | 1/8 | 6.4 | 17 | 17 | 28.4 | 35.9 | 16.3 |
| MDSA8M-4ss | - | 1/4 | 19 | 30.3 | 37.8 | ||||
| MDSA10M-4ss | - | 10 | 1/4 | 7.9 | 19 | 19 | 30.2 | 38.0 | 17.3 |
| MDSA10M-6ss | - | 3/8 | 22 | 33.7 | 41.5 | ||||
| MDSA10M-8ss | - | 1/2 | 27 | 37.4 | 45.2 | ||||
| MDSA12M-4ss | - | 12 | 1/4 | 9.5 | 22 | 22 | 32.6 | 42.8 | 22.9 |
| MDSA12M-6ss | - | 3/8 | 22 | 32.9 | 43.1 | ||||
| MDSA12M-8ss | - | 1/2 | 27 | 36.6 | 46.8 | ||||
| MDSA15M-6ss | - | 15 | 3/8 | 12.0 | 24 | 27 | 32.9 | 42.9 | 24.3 |
| MDSA2M-R2ss | - | 2 | 1/8 | 1.3 | 14 | 12 | 22.2 | 27.8 | 11.1 |
| MDSA3M-R2ss | - | 3 | 1/8 | 2.4 | 14 | 12 | 23.3 | 30.0 | 13.0 |
| MDSA3M-R4ss | - | 1/4 | 19 | 28.0 | 34.4 | ||||
| MDSA4M-R2ss | - | 4 | 1/8 | 2.7 | 14 | 13 | 24.0 | 30.8 | 13.9 |
| MDSA4M-R4ss | - | 1/4 | 19 | 28.6 | 35.4 | ||||
| MDSA6M-R2ss | - | 6 | 1/8 | 4.8 | 14 | 14 | 24.6 | 32.1 | 15.4 |
| MDSA6M-R4ss | - | 1/4 | 19 | 29.4 | 36.9 | ||||
| MDSA6M-R6ss | - | 3/8 | 22 | 32.1 | 39.6 | ||||
| MDSA6M-R8ss | - | 1/2 | 27 | 36.6 | 44.1 | ||||
| MDSA8M-R2ss | - | 8 | 1/8 | 6.4 | 17 | 17 | 28.4 | 35.9 | 16.3 |
| MDSA8M-R4ss | - | 1/4 | 19 | 30.3 | 37.8 | ||||
| MDSA8M-R6ss | - | 3/8 | 22 | 32.1 | 39.6 | ||||
| MDSA8M-R8ss | - | 1/2 | 27 | 37.4 | 44.9 | ||||
| MDSA10M-R4ss | - | 10 | 1/4 | 7.9 | 19 | 19 | 30.2 | 38.0 | 17.3 |
| MDSA10M-R6ss | - | 3/8 | 22 | 33.7 | 41.5 | ||||
| MDSA10M-R8ss | - | 1/2 | 27 | 37.4 | 45.2 | ||||
| MDSA12M-R4ss | - | 12 | 1/4 | 9.5 | 22 | 22 | 32.6 | 42.8 | 22.9 |
| MDSA12M-R6ss | - | 3/8 | 22 | 32.9 | 43.1 | ||||
| MDSA12M-R8ss | - | 1/2 | 27 | 36.6 | 46.8 | ||||
| MDSA12M-R12ss | - | 3/4 | 32 | 40.9 | 51.1 | ||||
| MDSA15M-R6ss | - | 15 | 3/8 | 12.0 | 24 | 27 | 32.9 | 42.9 | 24.3 |
| MDSA15M-R8ss | - | 1/2 | 27 | 37.4 | 47.4 | ||||
| MDSA16M-R6ss | - | 16 | 3/8 | 12.7 | 24 | 27 | 32.9 | 43.1 | 24.5 |
| MDSA16M-R8ss | - | 1/2 | 27 | 37.4 | 47.6 | ||||
| MDSA16M-R12ss | - | 3/4 | 32 | 40.9 | 51.1 | ||||
| MDSA18M-R8ss | - | 18 | 1/2 | 15.1 | 27 | 30 | 37.4 | 47.6 | 24.5 |
| MDSA18M-R12ss | - | 3/4 | 32 | 40.9 | 51.1 | ||||
| MDSA20M-R8ss | - | 20 | 1/2 | 16.5 | 30 | 30 | 39.9 | 50.1 | 24.5 |
| MDSA20M-R12ss | - | 3/4 | 32 | 40.9 | 51.1 | ||||
| MDSA22M-R12ss | - | 22 | 3/4 | 18.3 | 32 | 32 | 40.9 | 51.1 | 24.5 |
| MDSA22M-R16ss | - | 1 | 41 | 46.5 | 56.7 | ||||
| MDSA25M-R12ss | - | 25 | 3/4 | 22.5 | 36 | 41 | 45.0 | 57.5 | 31.6 |
| MDSA25M-R16ss | - | 1 | 41 | 50.8 | 63.3 | ||||
| MDSA10.5-R2ss | - | 10.5（1/88） | 1/8 | 7.9 | 22 | 22 | 28.6 | 38.6 | 22.7 |
| MDSA10.5-R6ss | - | 3/8 | 22 | 32.9 | 42.9 | ||||
| MDSA10.5-R8ss | - | 1/2 | 27 | 36.6 | 46.6 | ||||
| MDSA13.8-R4ss | - | 13.8（1/48） | 1/4 | 10.4 | 22 | 24 | 32.6 | 43.2 | 23.3 |
| MDSA13.8-R6ss | - | 3/8 | 22 | 32.9 | 43.5 | ||||
| MDSA17.3-R6ss | - | 17.3（3/88） | 3/8 | 12.7 | 27 | 30 | 33.4 | 43.6 | 24.5 |
| MDSA17.3-R8ss | - | 1/2 | 27 | 37.4 | 47.6 | ||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,653円 ( 2,918円 ) | 在庫品1日目当日出荷可能 |
4,118円 ( 4,530円 ) | 3日目 |
3,212円 ( 3,533円 ) | 4日目 |
8,641円7,776円 ( 8,554円 ) | 3日目 |
詳細情報
基本情報
ステンレス配管分野に使用されているダブルフェルールタイプチューブ継手のめすコネクタ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・材質:ステンレス。
・使用流体:水、空気、蒸気、ガス、薬品、油。
・適用管材質:ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に最適。
商品担当おすすめ
ダブルフェルールタイプチューブ継手 めすコネクタ MDSAのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
