イハラサイエンス

ダブルフェルールタイプチューブ継手めすコネクタ DSA

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,140円～8,527円

税込単価: 2,354円～9,380円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イハラサイエンス

通常出荷日：在庫品1日目

ステンレスチューブ用くい込み継手のめすコネクタ。【特長】・高い品質が要求される...

材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲 (℃)
-196::600
接続種類
ねじ⇔管　方向
接続種類ねじ・管方向
ユニオンストレート
適用管材質
ステンレス
種類
継手

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報

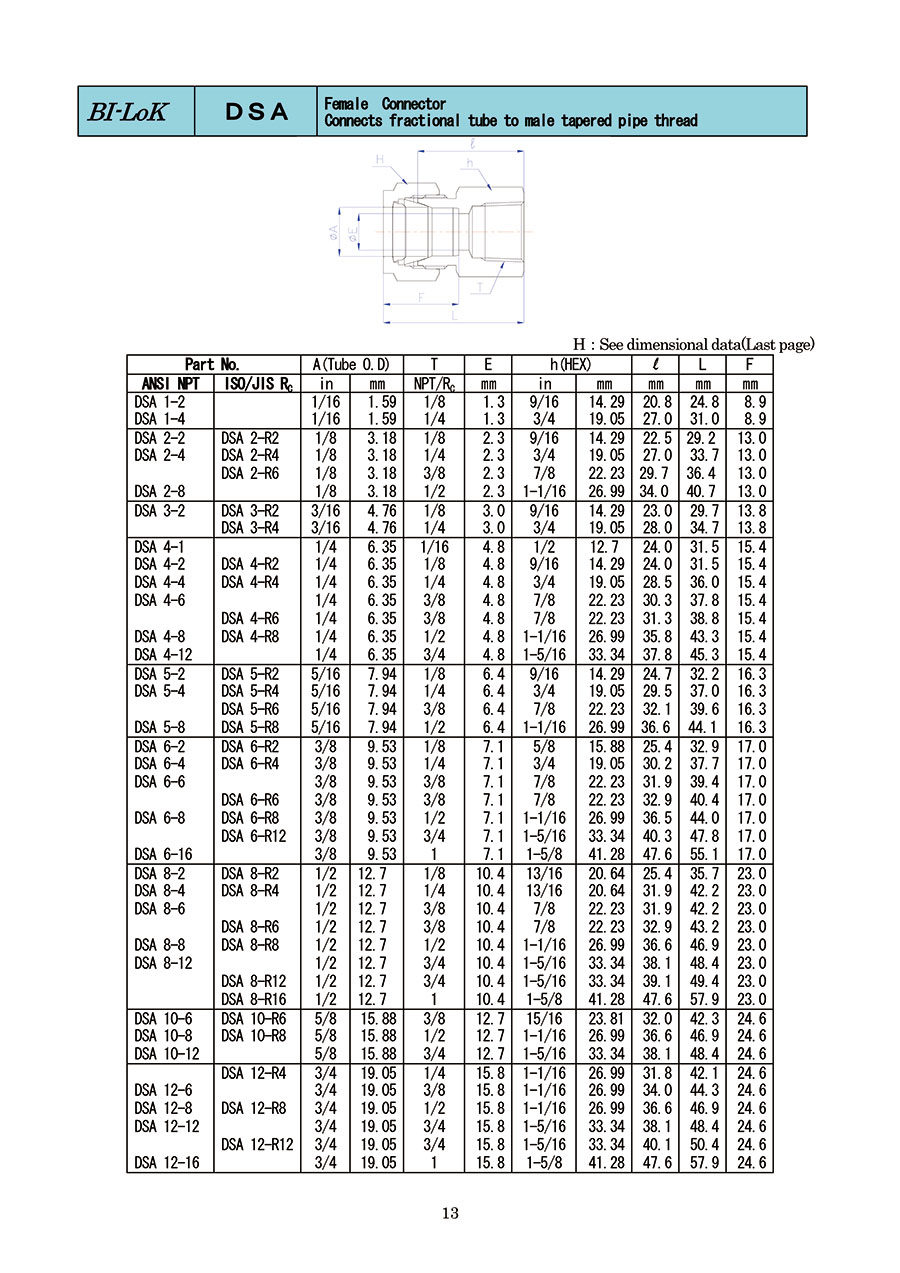

カタログ

商品情報

外形図

製品仕様

材質：SUS316

規格表

型番	チューブ外径 A		T （NPT）	E	h （HEX）		H （HEX）		l	L	F
型番	in	mm	T （NPT）	E	in	mm	in	mm	l	L	F
DSA 2-2 ss	1/8	3.18	1/8	2.3	9/16	14.29	7/16	11.11	22.5	29.2	13.0
DSA 2-4 ss	1/8	3.18	1/4	2.3	3/4	19.05	7/16	11.11	27.0	33.7	13.0
DSA 3-2 ss	3/16	4.76	1/8	3.0	9/16	14.29	1/2	12.7	23.0	29.7	13.8
DSA 4-2 ss	1/4	6.35	1/8	4.8	9/16	14.29	9/16	14.29	24.0	31.5	15.4
DSA 4-4 ss			1/4		3/4	19.05			28.5	36.0
DSA 4-6 ss			3/8		7/8	22.23			30.3	37.8
DSA 4-8 ss			1/2		1-1/16	26.99			35.8	43.3
DSA 5-2 ss	5/16	7.94	1/8	6.4	9/16	14.29	5/8	15.88	24.7	32.2	16.3
DSA 5-4 ss	5/16	7.94	1/4	6.4	3/4	19.05	5/8	15.88	29.5	37.0	16.3
DSA 6-2 ss	3/8	9.53	1/8	7.1	5/8	15.88	11/16	17.46	25.4	32.9	17.0
DSA 6-4 ss			1/4		3/4	19.05			30.2	37.7
DSA 6-6 ss			3/8		7/8	22.23			31.9	39.4
DSA 6-8 ss			1/2		1-1/16	26.99			36.5	44.0
DSA 8-4 ss	1/2	12.7	1/4	10.4	13/16	20.64	7/8	22.23	31.9	42.2	23.0
DSA 8-6 ss			3/8		7/8	22.23			31.9	42.2
DSA 8-8 ss			1/2		1-1/16	26.99			36.6	46.9
DSA 8-12 ss			3/4		1-5/16	33.34			38.1	48.4
DSA 10-6 ss	5/8	15.88	3/8	12.7	15/16	23.81	1	25.4	32.0	42.3	24.6
DSA 10-8 ss	5/8	15.88	1/2	12.7	1-1/16	26.99	1	25.4	36.6	46.9	24.6
DSA 12- 8 ss	3/4	19.05	1/2	15.8	1-1/16	26.99	1-1/8	28.58	36.6	46.9	24.6
DSA 12-12 ss	3/4	19.05	3/4	15.8	1-5/16	33.34	1-1/8	28.58	38.1	50.4	24.6
DSA 14-12 ss	7/8	22.23	3/4	18.3	1-5/16	33.34	1-1/4	31.75	40.0	50.2	26.1
DSA 16-12 ss	1	25.4	3/4	22.5	1-3/8	34.93	1-1/2	38.1	41.1	53.7	31.6
DSA 16-16 ss	1	25.4	1	22.5	1-5/8	41.28	1-1/2	38.1	50.0	62.6	31.6

型番リスト

表示件数

型番

適用管外径

(φ)

接続ねじの種類

ねじの呼び

長さL

(mm)

最小発注数量

1/4	NPT	1/2	43.3	1個
1/4	Rc	1/8	31.5	1個
1/4	Rc	1/4	36.0	1個
1/4	Rc	3/8	38.8	1個
3/8	NPT	3/8	39.4	1個
3/8	Rc	1/4	37.7	1個
3/8	Rc	3/8	40.4	1個
3/8	Rc	1/2	44.0	1個
1/2	NPT	1/2	46.9	1個
1/2	Rc	1/4	42.2	1個
1/2	Rc	3/8	43.2	1個
1/2	Rc	1/2	46.9	1個
3/4	NPT	1/2	46.9	1個
3/4	NPT	3/4	48.4	1個
3/4	Rc	3/4	50.4	1個

通常単価(税別) (税込単価)	通常出荷日

4,501円 ( 4,951円 )	3日目
2,140円 ( 2,354円 )	在庫品1日目当日出荷可能
2,536円 ( 2,790円 )	在庫品1日目当日出荷可能
2,943円 ( 3,237円 )	4日目
3,341円 ( 3,675円 )	4日目
2,572円 ( 2,829円 )	3日目
3,341円 ( 3,675円 )	3日目
4,320円 ( 4,752円 )	4日目
4,773円 ( 5,250円 )	4日目
3,442円 ( 3,786円 )	4日目
3,541円 ( 3,895円 )	4日目
4,774円 ( 5,251円 )	4日目
7,213円 ( 7,934円 )	3日目
7,674円 ( 8,441円 )	3日目
8,527円 ( 9,380円 )	3日目

詳細情報

基本情報

基本情報

ステンレスチューブ用くい込み継手のめすコネクタ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手めすコネクタ DSA。
・材質: ステンレス。
・使用流体: 水、空気、蒸気、ガス、薬品、油。
・適用管材質: ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

イハラサイエンス
ニードルストップバルブ VNシリーズ
ステンレス製のストップバルブです。
イハラサイエンス
ニードルストップバルブ（内ねじ式） VBシリーズ
ステンレス製のストップバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルフェルールタイプチューブ継手めすコネクタ DSAのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q脱着回数は何回ですか

目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
