ダブルフェルールタイプチューブ継手 めすエルボ DLF
- 通常単価(税別)
- 4,983円～6,190円
- 税込単価
- 5,481円～6,809円
ステンレス配管分野に使用されているステンレスチューブ用くい込み継手のめすエルボ...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

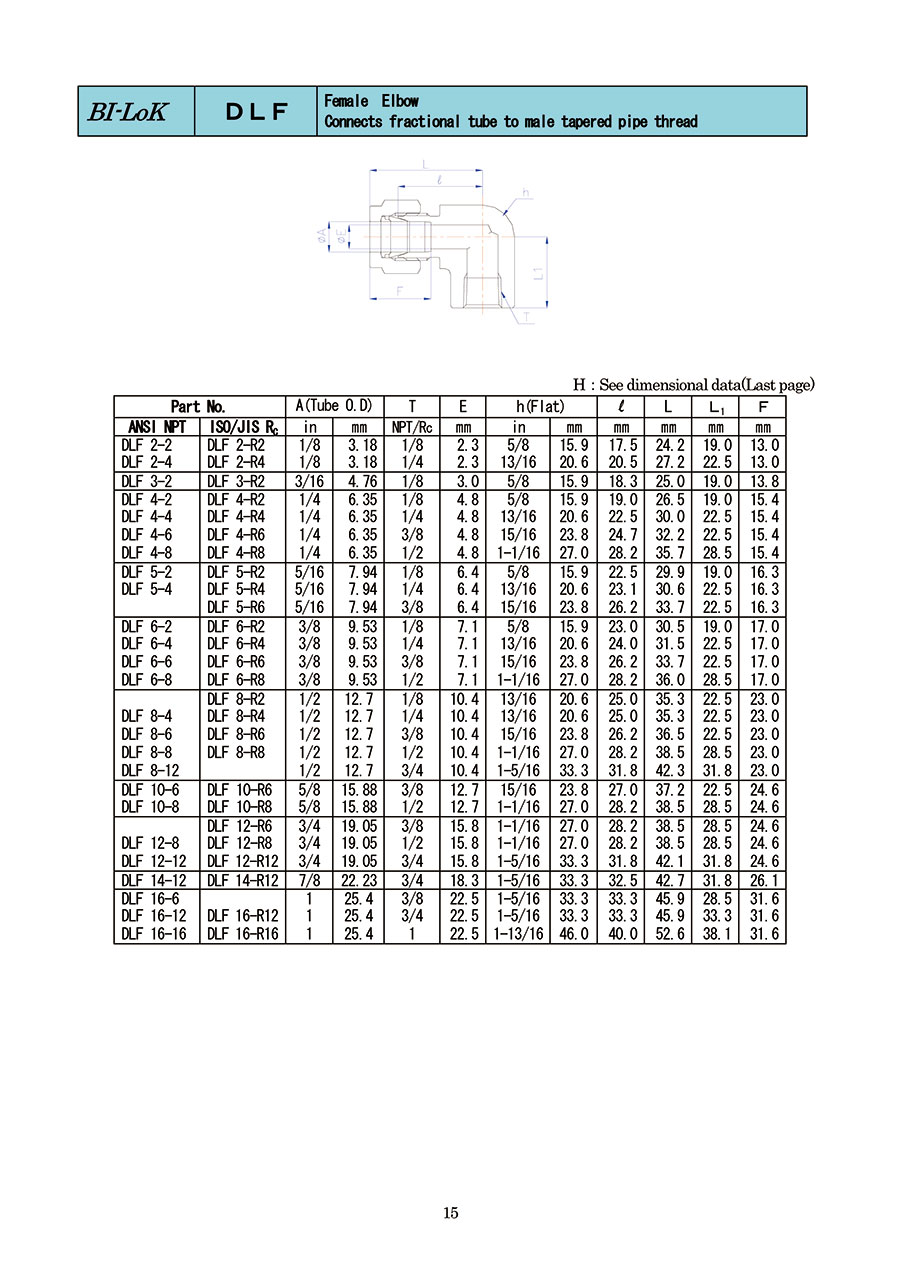

外形図
規格表
| 型番 | チューブ外径 A | T NPT/Rc | E | h （Flat） | l | L | L1 | F | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ANSI NPT | ISO/JIS Rc | in | mm | in | mm | ||||||
| DLF 2-2 | DLF 2-R2 | 1/8 | 3.18 | 1/8 | 2.3 | 5/8 | 15.9 | 17.5 | 24.2 | 19.0 | 13.0 |
| DLF 2-4 | DLF 2-R4 | 1/8 | 3.18 | 1/4 | 2.3 | 13/16 | 20.6 | 20.5 | 27.2 | 22.5 | 13.0 |
| DLF 3-2 | DLF 3-R2 | 3/16 | 4.76 | 1/8 | 3.0 | 5/8 | 15.9 | 18.3 | 25 | 19.0 | 13.8 |
| DLF 4-2 | DLF 4-R2 | 1/4 | 6.35 | 1/8 | 4.8 | 5/8 | 15.9 | 19.0 | 26.5 | 19.0 | 15.4 |
| DLF 4-4 | DLF 4-R4 | 1/4 | 6.35 | 1/4 | 4.8 | 13/16 | 20.6 | 22.5 | 30 | 22.5 | 15.4 |
| DLF 5-2 | DLF 5-R2 | 5/16 | 7.94 | 1/8 | 6.4 | 5/8 | 15.9 | 22.5 | 29.9 | 19.0 | 16.3 |
| DLF 5-4 | DLF 5-R4 | 5/16 | 7.94 | 1/4 | 6.4 | 13/16 | 20.6 | 23.1 | 30.6 | 22.5 | 16.3 |
| DLF 6-2 | DLF 6-R2 | 3/8 | 9.53 | 1/8 | 7.1 | 5/8 | 15.9 | 23.0 | 30.5 | 19.0 | 17.0 |
| DLF 6-4 | DLF 6-R4 | 3/8 | 9.53 | 1/4 | 7.1 | 13/16 | 20.6 | 24.0 | 31.5 | 22.5 | 17.0 |
| DLF 6-6 | DLF 6-R6 | 3/8 | 9.53 | 3/8 | 7.1 | 15/16 | 23.8 | 26.2 | 33.7 | 22.5 | 17.0 |
| DLF 8-4 | DLF 8-R4 | 1/2 | 12.7 | 1/4 | 10.4 | 13/16 | 20.6 | 25.0 | 35.3 | 22.5 | 23.0 |
| DLF 8-6 | DLF 8-R6 | 1/2 | 12.7 | 3/8 | 10.4 | 15/16 | 23.8 | 26.2 | 36.5 | 22.5 | 23.0 |
| DLF 10-6 | DLF 10-R6 | 5/8 | 15.88 | 3/8 | 12.7 | 15/16 | 23.8 | 27 | 37.2 | 22.5 | 24.6 |
| DLF 10-8 | DLF 10-R8 | 5/8 | 15.88 | 1/2 | 12.7 | 1-1/16 | 27.0 | 28.2 | 38.5 | 28.5 | 24.6 |
| DLF 12-8 | DLF 12-R8 | 3/4 | 19.05 | 1/2 | 15.8 | 1-1/16 | 27.0 | 28.2 | 38.5 | 28.5 | 24.6 |
| DLF 12-12 | DLF 12-R12 | 3/4 | 19.05 | 3/4 | 15.8 | 1-5/16 | 33.3 | 31.8 | 42.1 | 31.8 | 24.6 |
| DLF 16-12 | DLF 16-R12 | 1 | 25.4 | 3/4 | 22.5 | 1-5/16 | 33.3 | 33.3 | 45.9 | 33.3 | 31.6 |
| DLF 16-16 | DLF 16-R16 | 1 | 25.4 | 1 | 22.5 | 1-13/16 | 46.0 | 40.0 | 52.6 | 38.1 | 31.6 |
詳細情報
基本情報
ステンレス配管分野に使用されているステンレスチューブ用くい込み継手のめすエルボ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・ダブルフェルールタイプチューブ継手めすエルボ DLF。
・材質:ステンレス。
・使用流体:水、空気、蒸気、ガス、薬品、油。
・適用管材質:ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用されている。
商品担当おすすめ
ダブルフェルールタイプチューブ継手 めすエルボ DLFのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
