ダブルフェルールタイプチューブ継手 めすアダプタ DHC
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,036円～6,696円
- 税込単価
- 2,240円～7,366円
ステンレス配管分野に使用されているダブルフェルールタイプチューブ継手のめすアダ...
詳細情報を確認する未確定：候補が11型番あります。
商品情報
外形図
製品仕様
- 材質：SUS316

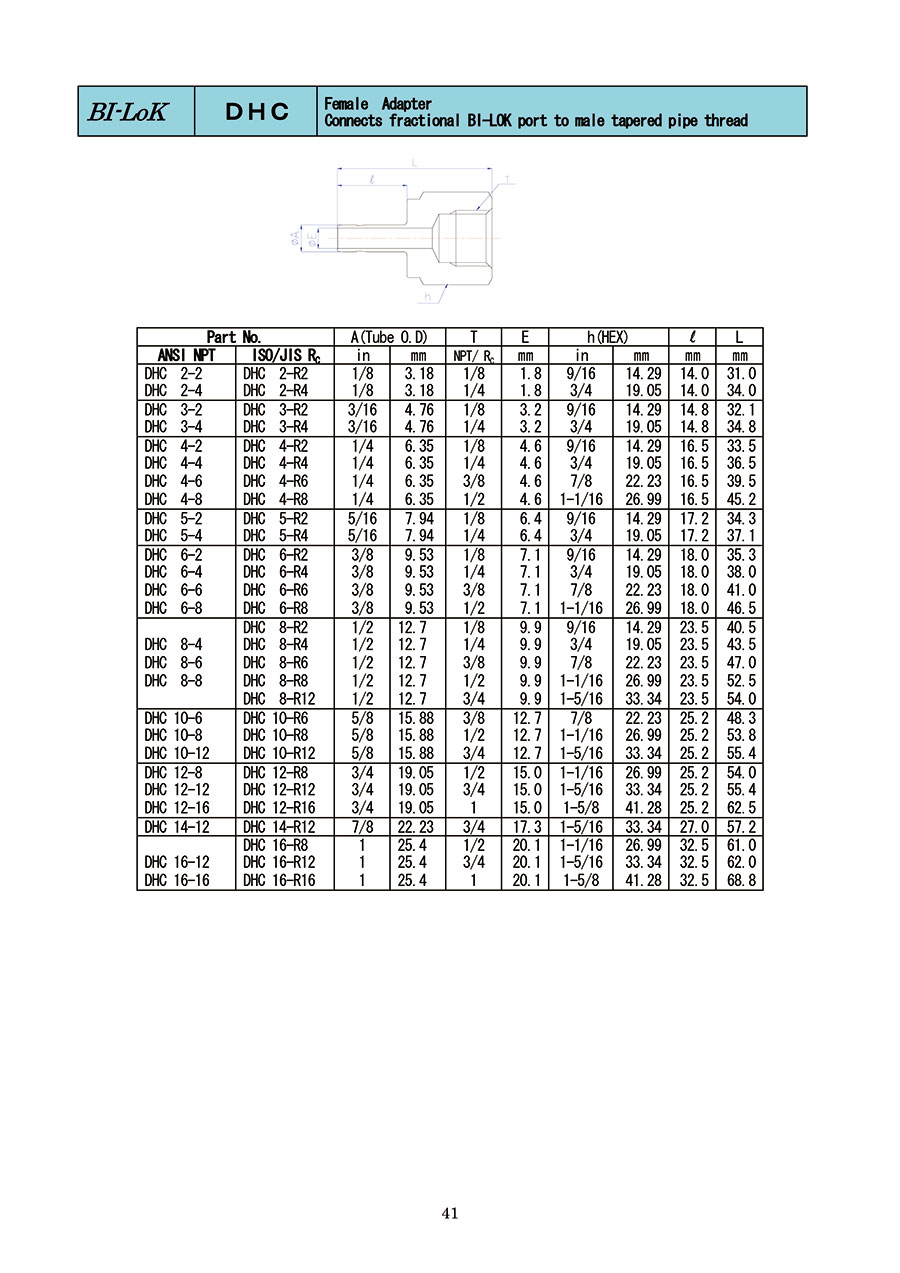

規格表
| 型番 | チューブ外径 A | T （NPT） | E | H（HEX） | l | L | ||
|---|---|---|---|---|---|---|---|---|
| in | mm | in | mm | |||||
| DHC2-2ss | 1/8 | 3.18 | 1/8 | 1.8 | 9/16 | 14.29 | 14.0 | 31.0 |
| DHC2-4ss | 1/4 | 3/4 | 19.05 | 34.0 | ||||
| DHC4-2ss | 1/4 | 6.35 | 1/8 | 4.6 | 9/16 | 14.29 | 16.5 | 33.5 |
| DHC4-4ss | 1/4 | 3/4 | 19.05 | 36.5 | ||||
| DHC4-6ss | 3/8 | 7/8 | 22.23 | 39.5 | ||||
| DHC4-8ss | 1/2 | 1-1/16 | 26.99 | 45.2 | ||||
| DHC6-2ss | 3/8 | 9.53 | 1/8 | 7.1 | 9/16 | 14.29 | 18.0 | 35.5 |
| DHC6-4ss | 1/4 | 3/4 | 19.05 | 38.0 | ||||
| DHC6-6ss | 3/8 | 7/8 | 22.23 | 41.0 | ||||
| DHC6-8ss | 1/2 | 1-1/16 | 26.99 | 46.5 | ||||
| DHC8-4ss | 1/2 | 12.7 | 1/4 | 9.9 | 3/4 | 19.05 | 23.5 | 43.5 |
| DHC8-6ss | 3/8 | 7/8 | 22.23 | 47.0 | ||||
| DHC8-8ss | 1/2 | 1-1/16 | 26.99 | 52.5 | ||||
| DHC12-8ss | 3/4 | 19.05 | 1/2 | 15.0 | 1-1/16 | 26.99 | 25.2 | 54.0 |
| DHC12-12ss | 3/4 | 1-5/16 | 33.34 | 55.4 | ||||
| DHC14-12ss | 7/8 | 22.23 | 3/4 | 17.3 | 1-5/16 | 33.34 | 27.0 | 57.2 |
| DHC16-12ss | 1 | 25.4 | 3/4 | 20.1 | 1-5/16 | 33.34 | 32.5 | 62.0 |
| DHC16-16ss | 1 | 1-5/8 | 41.28 | 68.8 | ||||
| DHC2-R2ss | 1/8 | 3.18 | 1/8 | 1.8 | 9/16 | 14.29 | 14.0 | 31.0 |
| DHC2-R4ss | 1/4 | 3/4 | 19.05 | 34.0 | ||||
| DHC4-R2ss | 1/4 | 6.35 | 1/8 | 4.6 | 9/16 | 14.29 | 16.5 | 33.5 |
| DHC4-R4ss | 1/4 | 3/4 | 19.05 | 36.5 | ||||
| DHC4-R6ss | 3/8 | 7/8 | 22.23 | 39.5 | ||||
| DHC4-R8ss | 1/2 | 1-1/16 | 26.99 | 45.2 | ||||
| DHC6-R2ss | 3/8 | 9.53 | 1/8 | 7.1 | 9/16 | 14.29 | 18.0 | 35.5 |
| DHC6-R4ss | 1/4 | 3/4 | 19.05 | 38.0 | ||||
| DHC6-R6ss | 3/8 | 7/8 | 22.23 | 41.0 | ||||
| DHC6-R8ss | 1/2 | 1-1/16 | 26.99 | 46.5 | ||||
| DHC8-R4ss | 1/2 | 12.7 | 1/4 | 9.9 | 3/4 | 19.05 | 23.5 | 43.5 |
| DHC8-R6ss | 3/8 | 7/8 | 22.23 | 47.0 | ||||
| DHC8-R8ss | 1/2 | 1-1/16 | 26.99 | 52.5 | ||||
| DHC12-R8ss | 3/4 | 19.05 | 1/2 | 15.0 | 1-1/16 | 26.99 | 25.2 | 54.0 |
| DHC12-R12ss | 3/4 | 1-5/16 | 33.34 | 55.4 | ||||
| DHC16-R16ss | 1 | 25.4 | 1 | 20.1 | 1-5/8 | 41.8 | 32.5 | 68.8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,263円 ( 2,489円 ) | 4日目 |
2,036円 ( 2,240円 ) | 4日目 |
2,263円 ( 2,489円 ) | 在庫品1日目当日出荷可能 |
2,818円 ( 3,100円 ) | 3日目 |
2,316円 ( 2,548円 ) | 4日目 |
2,665円 ( 2,932円 ) | 4日目 |
5,178円 ( 5,696円 ) | 3日目 |
2,794円 ( 3,073円 ) | 18日目 |
3,808円 ( 4,189円 ) | 4日目 |
5,801円 ( 6,381円 ) | 18日目 |
6,696円 ( 7,366円 ) | 3日目 |
詳細情報
基本情報
ステンレス配管分野に使用されているダブルフェルールタイプチューブ継手のめすアダプタ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・材質:ステンレス。
・使用流体:水、空気、蒸気、ガス、薬品、油。
・適用管材質:ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
ダブルフェルールタイプチューブ継手 めすアダプタ DHCのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
