ダブルフェルールタイプチューブ継手 チューブさし込み溶接エルボ DCW
- 通常単価(税別)
- 2,579円
- 税込単価
- 2,837円
ステンレスチューブ用くい込み継手のチューブさし込み溶接エルボ。【特長】・高い品...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
DCW4-4SSの仕様・寸法情報
材質
ステンレス
使用流体
水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲(℃)
-196～600
接続種類
管⇔管 同径
接続種類 管違径
ユニオンストレート
適用管材質
ステンレス
適用管外径(φ)
1/4
種類
継手
長さL(mm)
33.7
-
-
商品情報

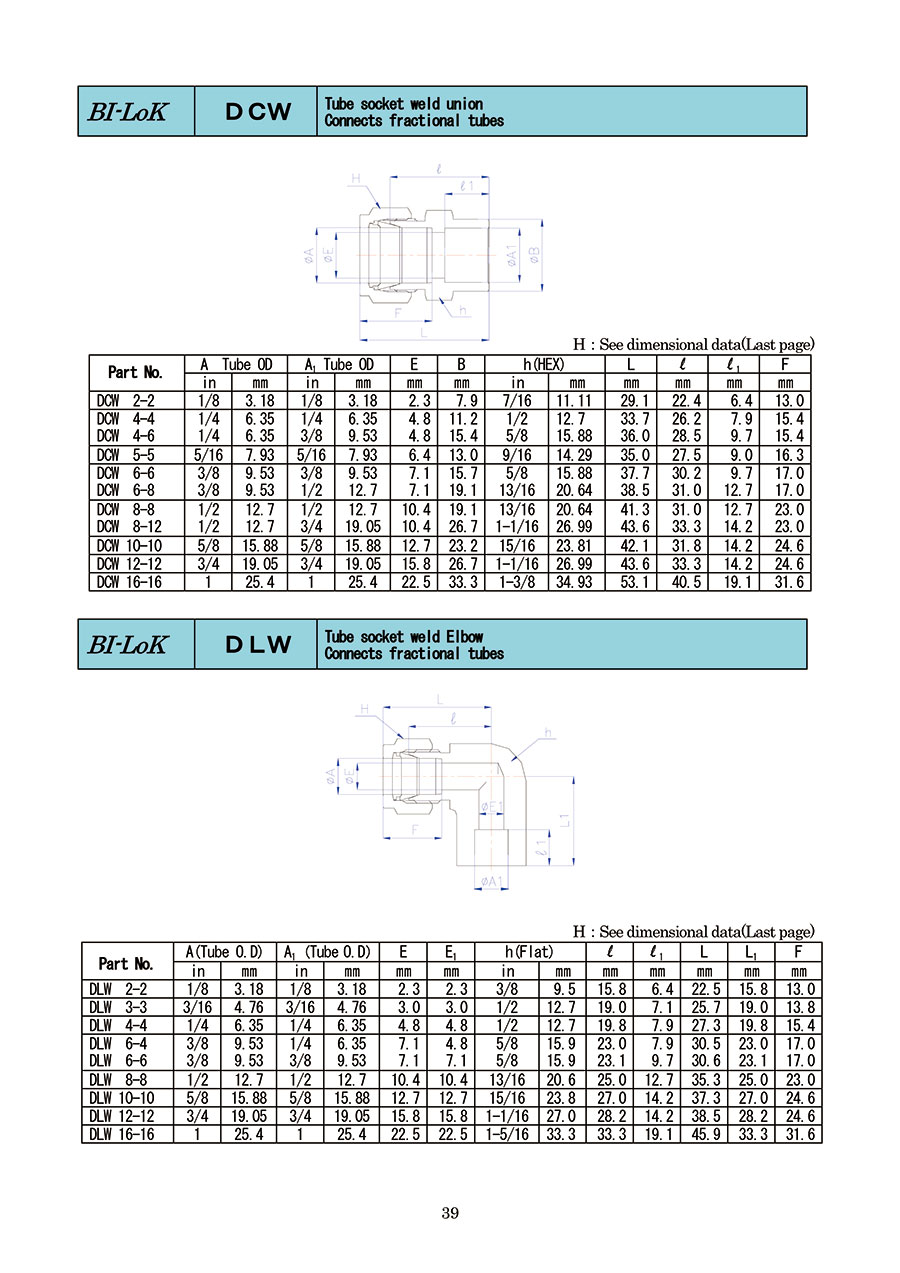

外形図
製品仕様
材質表
| 品番 | 名称 | 材質 |
|---|---|---|
| 1 | 本体 | SUS316 |
| 2 | フロントフェルール | SUS316 |
| 3 | バックフェルール | SUS316 |
| 4 | ナット | SUS316 |
規格表
| 型番 | チューブ外径 A | チューブ内径 A1 | E | E1 | h（HEX） | H（HEX） | l | l1 | L | F | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | mm | inch | mm | inch | mm | inch | mm | |||||||
| DCW 2-2ss | 1/8 | 3.18 | 1/8 | 3.18 | 2.3 | 7.9 | 7/16 | 11.11 | 7/16 | 11.11 | 22.4 | 6.4 | 29.1 | 13.0 |
| DCW 4-4ss | 1/4 | 6.35 | 1/4 | 6.35 | 4.8 | 11.2 | 1/2 | 12.7 | 9/16 | 14.29 | 26.2 | 7.9 | 33.7 | 15.4 |
| DCW 6-6ss | 3/8 | 9.53 | 3/8 | 9.53 | 7.1 | 15.4 | 5/8 | 15.88 | 11/16 | 17.46 | 30.2 | 9.7 | 37.7 | 17.0 |
| DCW 8-8ss | 1/2 | 12.7 | 1/2 | 12.7 | 10.4 | 19.1 | 13/16 | 20.64 | 7/8 | 22.23 | 31.0 | 12.7 | 41.3 | 23.0 |
| DCW 12-12ss | 3/4 | 19.05 | 3/4 | 19.05 | 15.8 | 26.7 | 1-1/16 | 26.99 | 1-1/8 | 28.58 | 33.3 | 24.2 | 43.6 | 24.6 |
| DCW 16-16ss | 1 | 25.4 | 1 | 25.4 | 22.5 | 33.3 | 1-3/8 | 34.93 | 1-1/2 | 38.1 | 40.5 | 19.1 | 53.1 | 31.6 |
詳細情報
基本情報
ステンレスチューブ用くい込み継手のチューブさし込み溶接エルボ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
【用途】
・日本国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用可能。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ダブルフェルールタイプチューブ継手 チューブさし込み溶接エルボ DCWの型番DCW4-4SSのページです。
型番DCW4-4SSに関する仕様情報を記載しております。
ダブルフェルールタイプチューブ継手 チューブさし込み溶接エルボ DCWのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
