ダブルフェルールタイプチューブ継手 ゲージコネクタ DGA
- 通常単価(税別)
- 3,597円～7,533円
- 税込単価
- 3,957円～8,286円
通常出荷日：3日目～4日目
ステンレスチューブ用くい込み継手のゲージコネクタ。【特長】・高い品質が要求される高圧用の継手において、...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

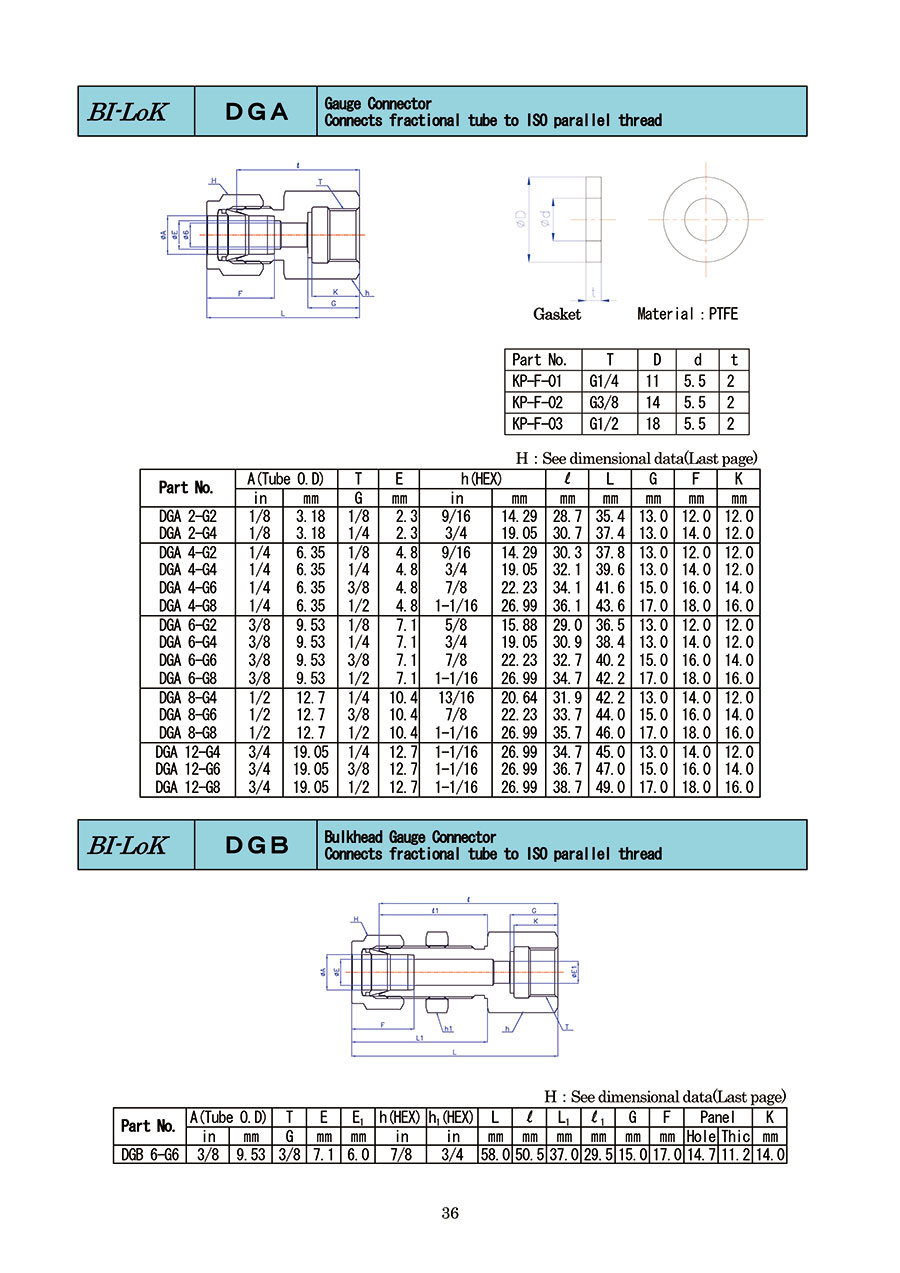

外形図
製品仕様
材質表
| 品番 | 名称 | 材質 |
|---|---|---|
| 1 | 本体 | SUS316 |
| 2 | フロントフェルール | SUS316 |
| 3 | バックフェルール | SUS316 |
| 4 | ナット | SUS316 |
規格表
| 型番 | チューブ外径A | T （G） | E | h（HEX） | H（HEX） | l | G | K | L | F | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in | mm | in | mm | in | mm | ||||||||
| DGA4-G4ss | 1/4 | 6.35 | 1/4 | 4.8 | 3/4 | 19.05 | 9/16 | 14.29 | 32.1 | 13.0 | 12.0 | 39.6 | 13.8 |
| DGA4-G6ss | 3/8 | 7/8 | 22.23 | 34.1 | 15.0 | 14.0 | 41.6 | ||||||
| DGA4-G8ss | 1/2 | 1-1/16 | 26.99 | 36.1 | 17.0 | 16.0 | 43.6 | ||||||
| DGA6-G4ss | 3/8 | 9.53 | 1/4 | 7.1 | 3/4 | 19.05 | 11/16 | 17.46 | 30.9 | 13.0 | 12.0 | 38.4 | 17.0 |
| DGA6-G6ss | 3/8 | 7/8 | 22.23 | 32.7 | 15.0 | 14.0 | 40.2 | ||||||
| DGA6-G8ss | 1/2 | 1-1/16 | 26.99 | 34.7 | 17.0 | 16.0 | 42.2 | ||||||
| DGA8-G4ss | 1/2 | 12.7 | 1/4 | 10.4 | 13/16 | 20.64 | 7/8 | 22.23 | 31.9 | 13.0 | 12.0 | 42.2 | 23.0 |
| DGA8-G6ss | 3/8 | 7/8 | 22.23 | 33.7 | 15.0 | 14.0 | 44.0 | ||||||
| DGA8-G8ss | 1/2 | 1-1/16 | 26.99 | 35.7 | 17.0 | 16.0 | 46.0 | ||||||
詳細情報
基本情報
ステンレスチューブ用くい込み継手のゲージコネクタ。
【特長】
・高い品質が要求される高圧用の継手において、高い実績を誇るイハラサイエンス製。
・材質:ステンレス使用。
・流体:水、空気、蒸気、ガス、薬品、油。
・適用管材質:ステンレス。
【用途】
・国内外のプラント計装、科学機器、半導体製造装置等ステンレス配管分野に広範囲に使用。
商品担当おすすめ
ダブルフェルールタイプチューブ継手 ゲージコネクタ DGAのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q脱着回数は何回ですか
A
目安は15°の増締めで25回ですが、チューブの変形状況等を確認の上ご使用下さい。
